5 Reparatur
5.5.1 Austauschen des Unterarms
Fortsetzung

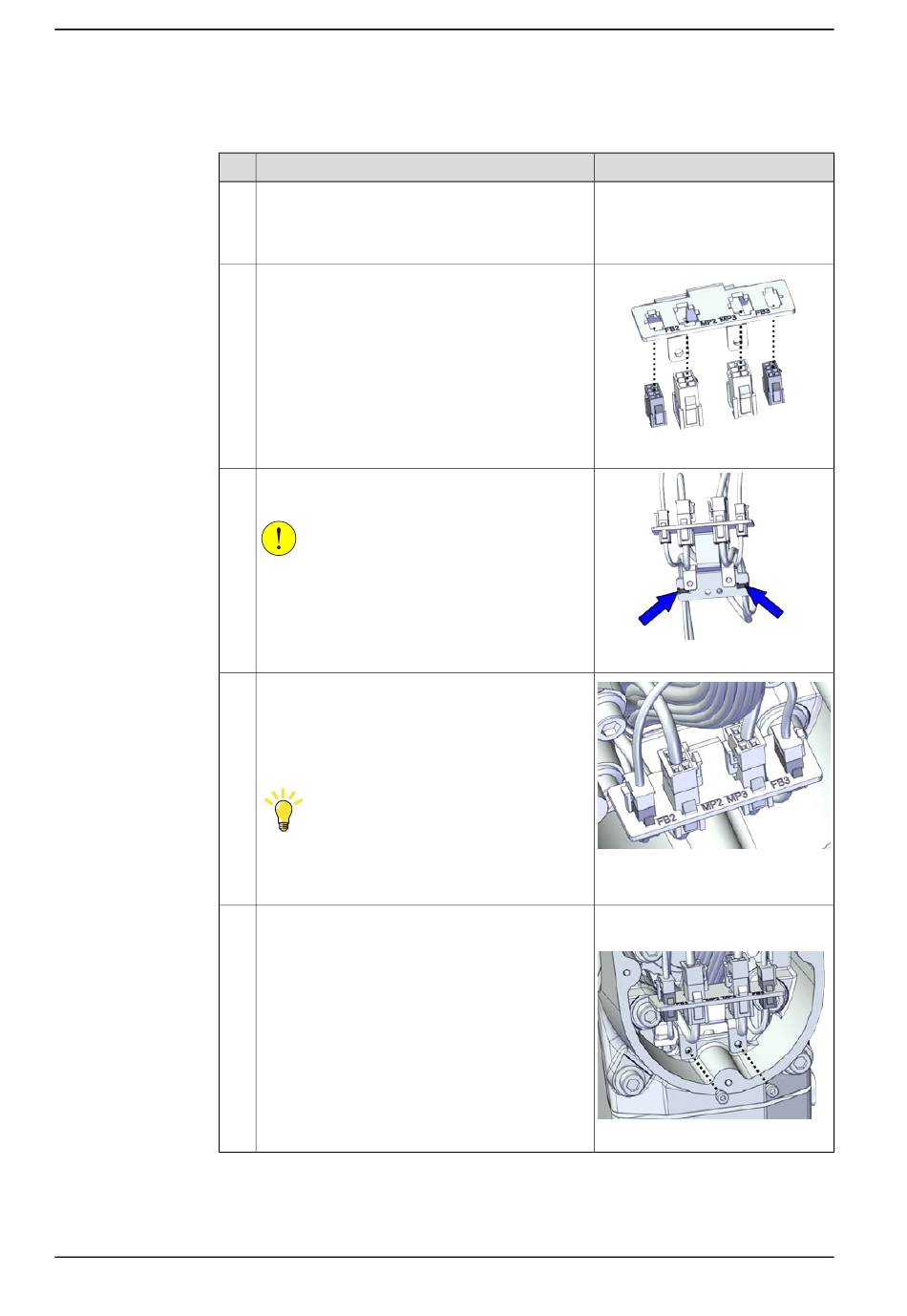

Wiederanschluss der Motoranschlüsse Achse 2 und Achse 3
1
2
3
4
5
Fortsetzung auf nächster Seite
382
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Setzen Sie den weiblichen Kopf der Motoran-
schlüsse in die Anschlussplatte ein.
Verlegen und sichern Sie die Kabel mit Kabelbin-
dern.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
Schließen Sie die Steckverbinder an.
•
FB2
•
MP2
•
FB3
•
MP3
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Montieren Sie die Anschlussplatte wieder am
Unterarm.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000001551
xx2000001549
xx2000001550
Schraube: M4x8 12.9 Lafre (2 St.)
Anzugsdrehmoment: 2,6 Nm
xx2000001548
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
