7
Verlegung des Kabelpakets in den Unterarm
1
2
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S

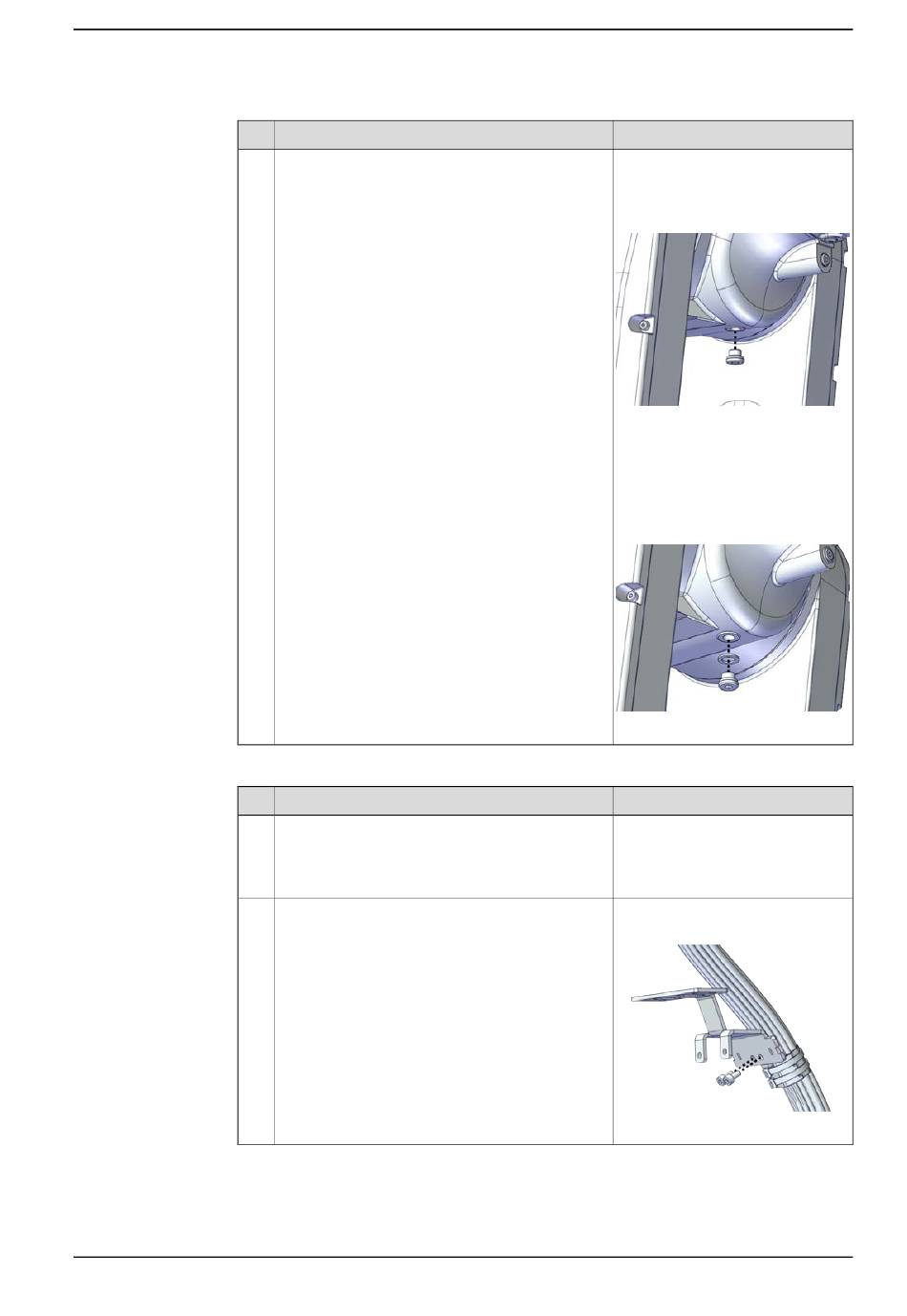

5.5.2 Austausch von Gehäuse und Verlängerungseinheit
Aktion
Entfernen Sie das Werkzeug und bringen Sie den
Schraubstopfen wieder an.
Für Roboter mit Schutzart Clean Room (Option
3351-4)
Montieren Sie den Schraubstopfen wieder mit der
Gummiunterlegscheibe.
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab.
Montieren Sie die Anschlussplatte wieder am
Kabelpaket.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
5 Reparatur
Fortsetzung
Hinweis
Anzugsdrehmoment: 3 Nm
Für Roboter OHNE Schutzart
Clean Room
Schraubstopfen: 3HAC078352-001
xx2000001609
Für Roboter mit Schutzart Clean
Room (Option 3351-4)
Schraubstopfen, Clean Room:
3HAC078351-001
Gummidichtungsscheibe:
3HAC075325-001
xx2000002496
Hinweis
Schraube: M4x8 12.9 Lafre (2 St.)
Anzugsdrehmoment: 2,6 Nm
xx2000001554
Fortsetzung auf nächster Seite
441
