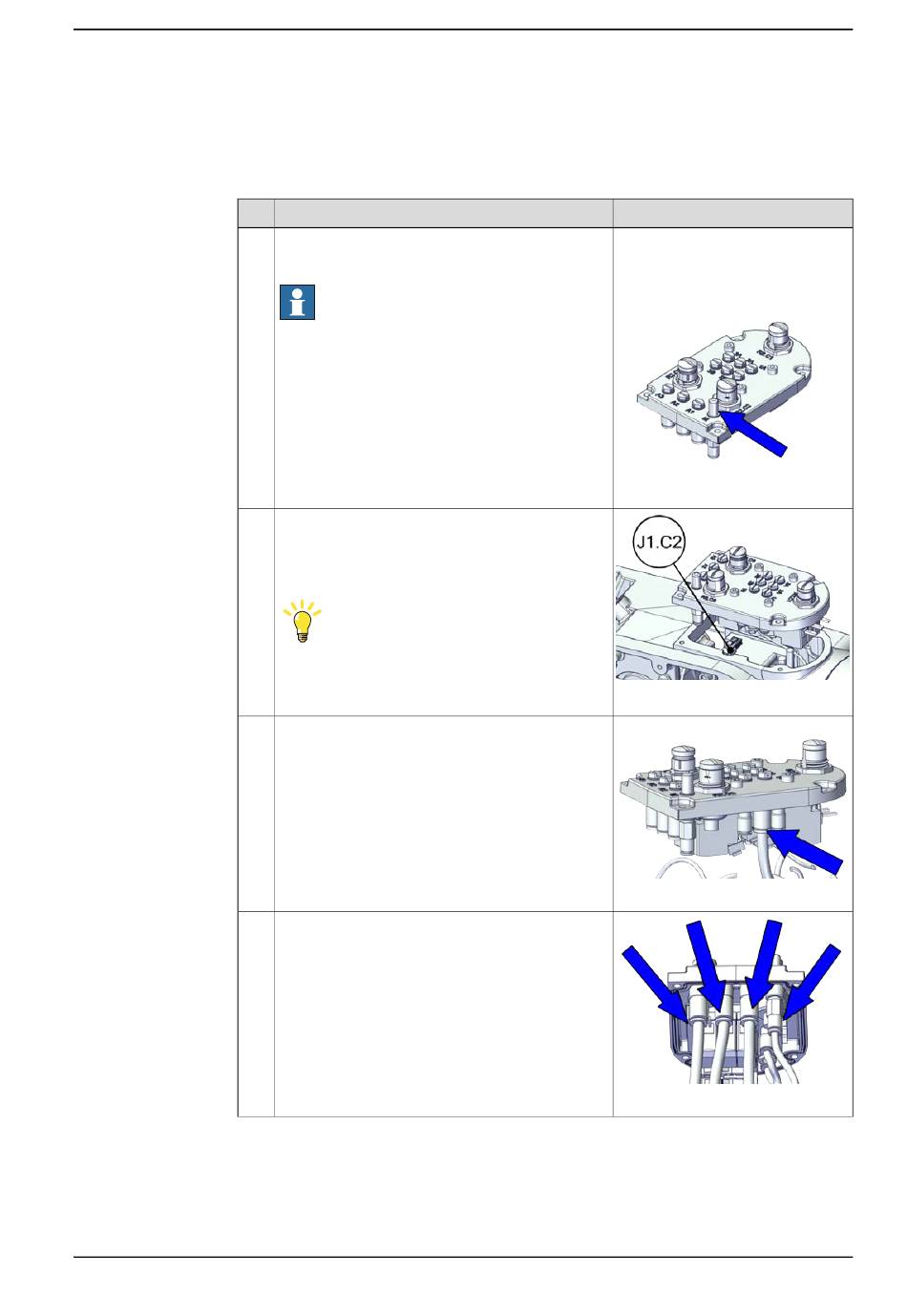

Wiederanschluss der Schläuche und der Ethernet-Verkabelung (falls vorhanden)
Beachten Sie, dass dieses Verfahren nur für Roboter mit Magnetventil gilt (Option
3303-3).
1
2
3
4
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
Aktion
Überprüfen Sie den Schalldämpfer.
Bei Beschädigung austauschen.
Hinweis
Wenn Sie den Schalldämpfer austauschen, tragen
Sie etwas Klebeflüssigkeit auf das Gewinde auf
und ziehen Sie es mit den Händen leicht an. Nicht
zu fest anziehen.
Für Roboter mit Ethernet-Verkabelung
Greifen Sie an der Prozessnabe auf den Verbinder
zu und verbinden Sie ihn wieder.
•
J1.C2
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Verbinden Sie den Schlauch wieder mit dem Ma-
gnetventil.
Verbinden Sie die Luftschläuche und den
Schlauch wieder mit dem Schalldämpfer.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.3.1 Austauschen des Kabelpakets
Hinweis
Klebeflüssigkeit: Loctite 2400 (or
equivalent Loctite 243)
Schalldämpfer, M5: 3HAC070829-
001
xx2300001378
xx2300001375
xx2300001374
xx2300001373
Fortsetzung auf nächster Seite
Fortsetzung
211
