5 Reparatur

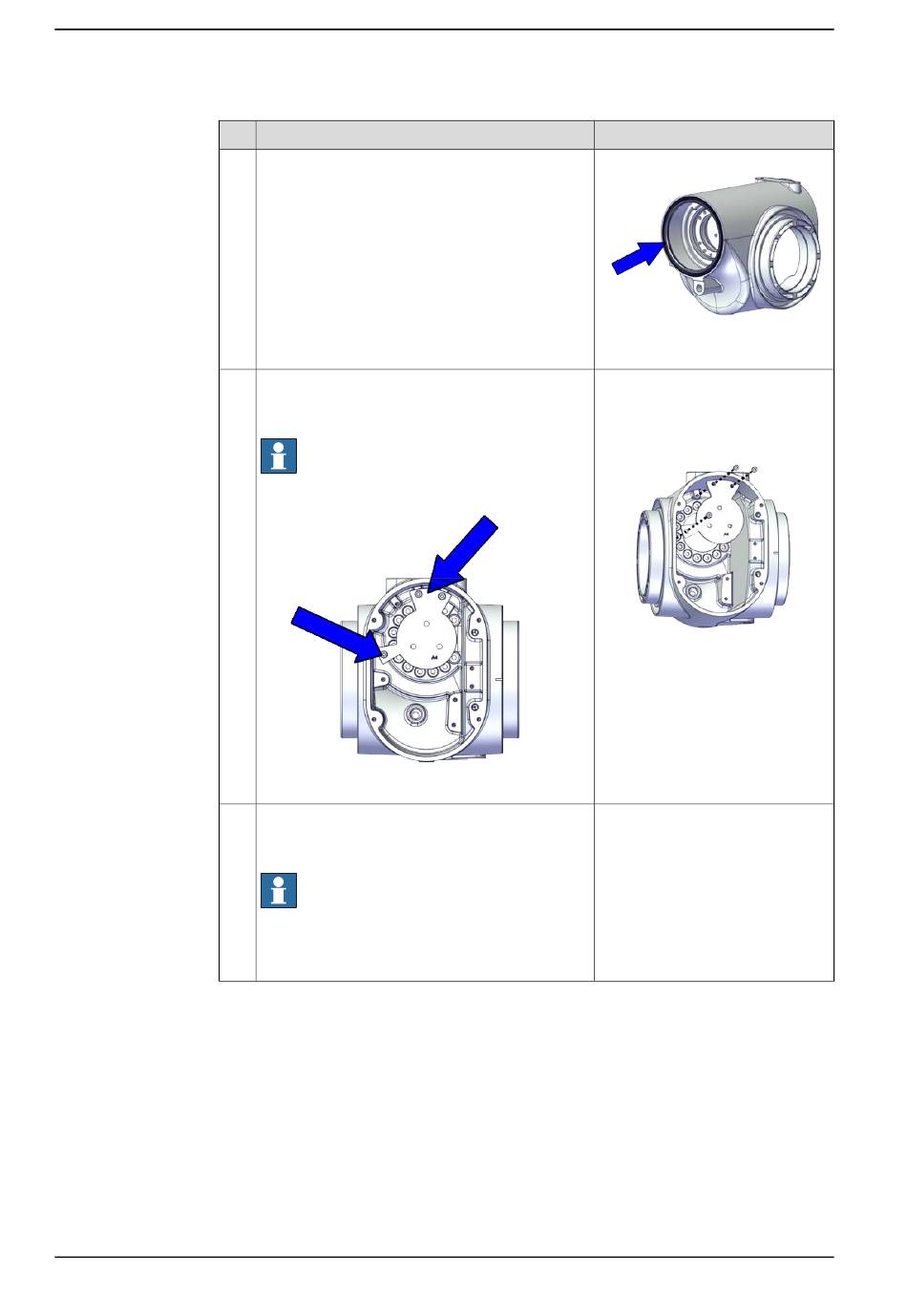

5.7.4 Austauschen des Getriebes, Achse 4
Fortsetzung
2
3
4
Fortsetzung auf nächster Seite
764
Aktion
Überprüfen Sie die Radialdichtung am Gehäuse.
Bei Beschädigung wie unten beschrieben austau-
schen.
Montieren Sie die Ösenplatte des Dichtungsmon-
tagewerkzeugs Achse 4 mit drei M4x10-Schrau-
ben im Gehäuse.
Hinweis
Beachten Sie die Lage der Ösen.
xx2000002485
Tragen Sie beim Einsetzen der Radialdichtung
etwas Schmierfett auf die Dichtungslippe auf und
wischen Sie sie abschließend ab.
Hinweis
Stellen Sie für Clean Room-Roboter sicher, dass
kein Schmierfett auf die Dichtungsnute aufgetra-
gen wird.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002483
Ösenplatte des Dichtungsmontage-
werkzeugs von Achse 4, enthalten
in Spezialwerkzeugsatz für
IP67/Clean Room/Foundry Plus
Roboter (3HAC078203-001).
xx2000002484
Fett: 3HAC029132-001
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
