ABB Robotics IRB 1300 Produkthandbuch Seite 156

4.7.2 Ölwechsel Getriebe Achse 1

Befüllen des Getriebes Achse 1 mit Öl

Gehen Sie wie folgt vor, um Öl in das Getriebe nachzufüllen.

Öl auffüllen im Getriebe Achse 1

Fortsetzung auf nächster Seite

Entfernen Sie die Steckverbinder der

Schnellkupplung und reinigen Sie das Rohr

nach dem Ablassen des Öls.

Nach dem Ablassen befindet sich noch et-

was Öl im Getriebe.

Setzen Sie die Ölstopfen wieder ein.

Handhabung von Getriebeöl birgt mehrere

Sicherheitsrisiken, siehe

Getriebeschmier-

mittel (Öl oder Schmierfett) auf Seite

Das Getriebe weist möglicherweise einen

Überdruck auf, der gefährlich sein kann.

Öffnen Sie den Ölstopfen vorsichtig, um

den Überdruck abzulassen.

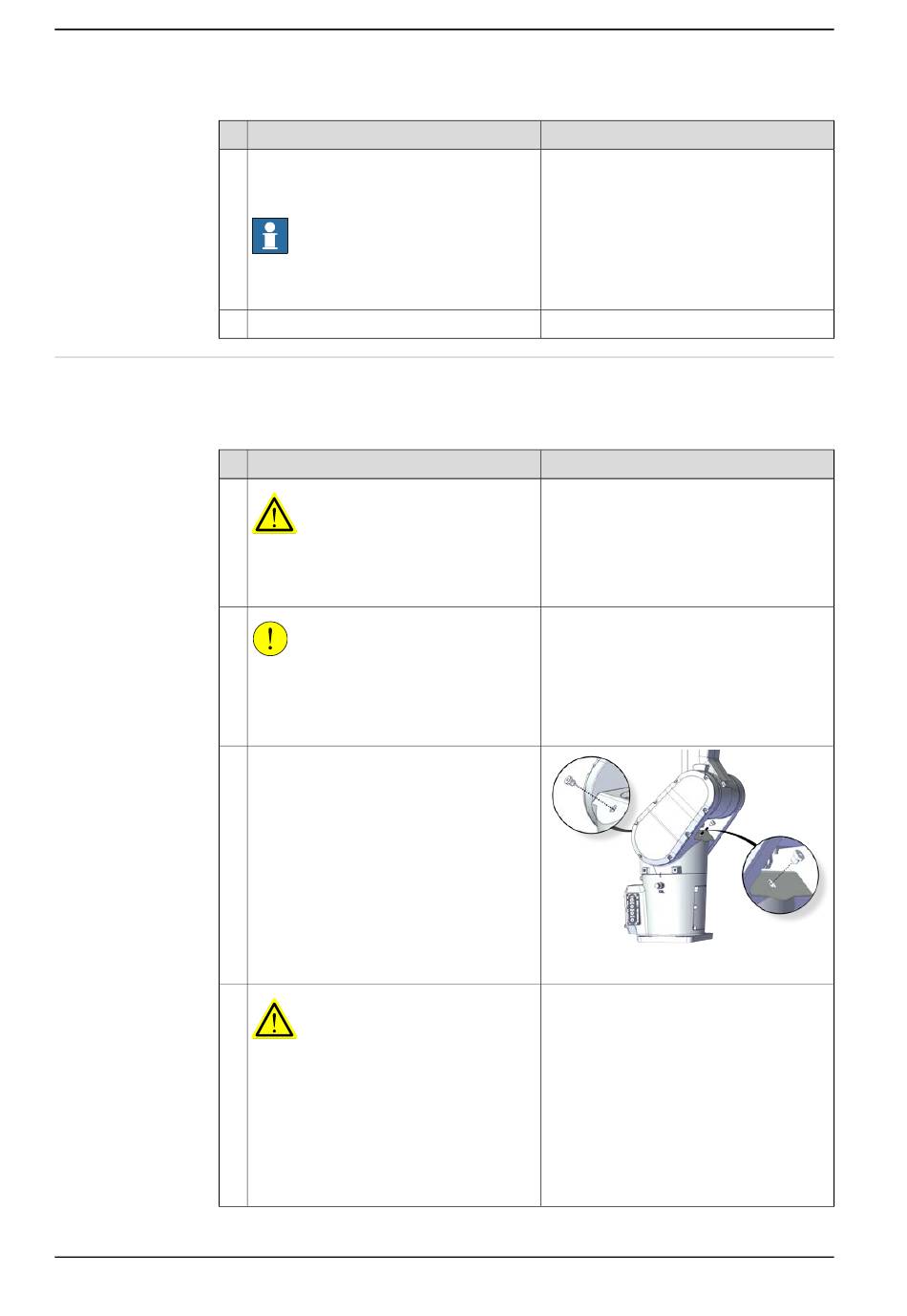

Öffnen Sie die Ölstopfen, einen für das

Auffüllen, den anderen zum Entlüften

Übermäßiges Befüllen des Getriebes kann

zu internem Überdruck führen, wodurch

folgende Probleme auftreten können:

beschädigte Dichtungen,

komplettes Herausdrücken der

Beeinträchtigung der Bewegungsfrei-

heit des Roboters.

Anzugsdrehmoment: 10 Nm

xx2000001513

Produkthandbuch - IRB 1300

3HAC070390-003 Revision: S
