5 Reparatur

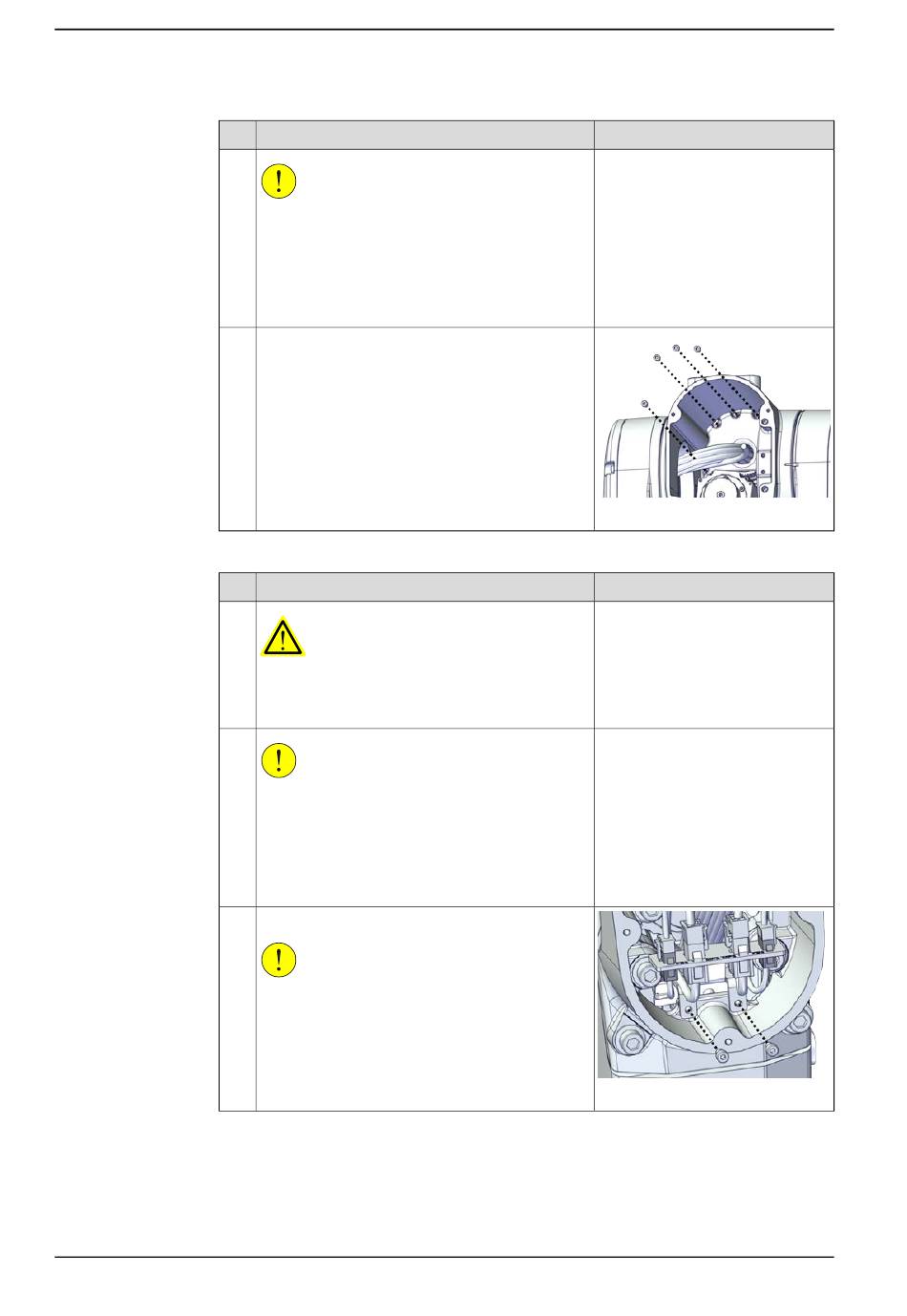

5.7.3 Austauschen des Getriebes, Achse 3
Fortsetzung
2
3
Trennen der Motoranschlüsse Achse 2 und Achse 3
1
2
3
Fortsetzung auf nächster Seite
714
Aktion
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Entfernen Sie den Kabelschutz Achse 4.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Für Roboter mit Schutzart Clean Room
Schneiden Sie bei der Demontage von Robotertei-
len immer die Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Sie den Lack oder die Oberfläche des Roboters
ein, bevor Sie Teile austauschen. auf Seite
Entfernen Sie die Anschlussplatte.
VORSICHT
Achten Sie auf die an der Anschlussplatte ange-
brachten Kabel! Sie können die Anschlussplatte
erst dann vollständig entfernen, wenn die Verbin-
der abgenommen sind, wie Sie im folgenden
Schritt sehen.
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
Schneiden
171.
xx2000001546
Hinweis
Schneiden
171.
xx2000001548
Produkthandbuch - IRB 1300
3HAC070390-003 Revision: S
