5 Reparatur
5.5.1 Austauschen des Unterarms
Fortsetzung
2
3
4
5
Fortsetzung auf nächster Seite
372
Aktion

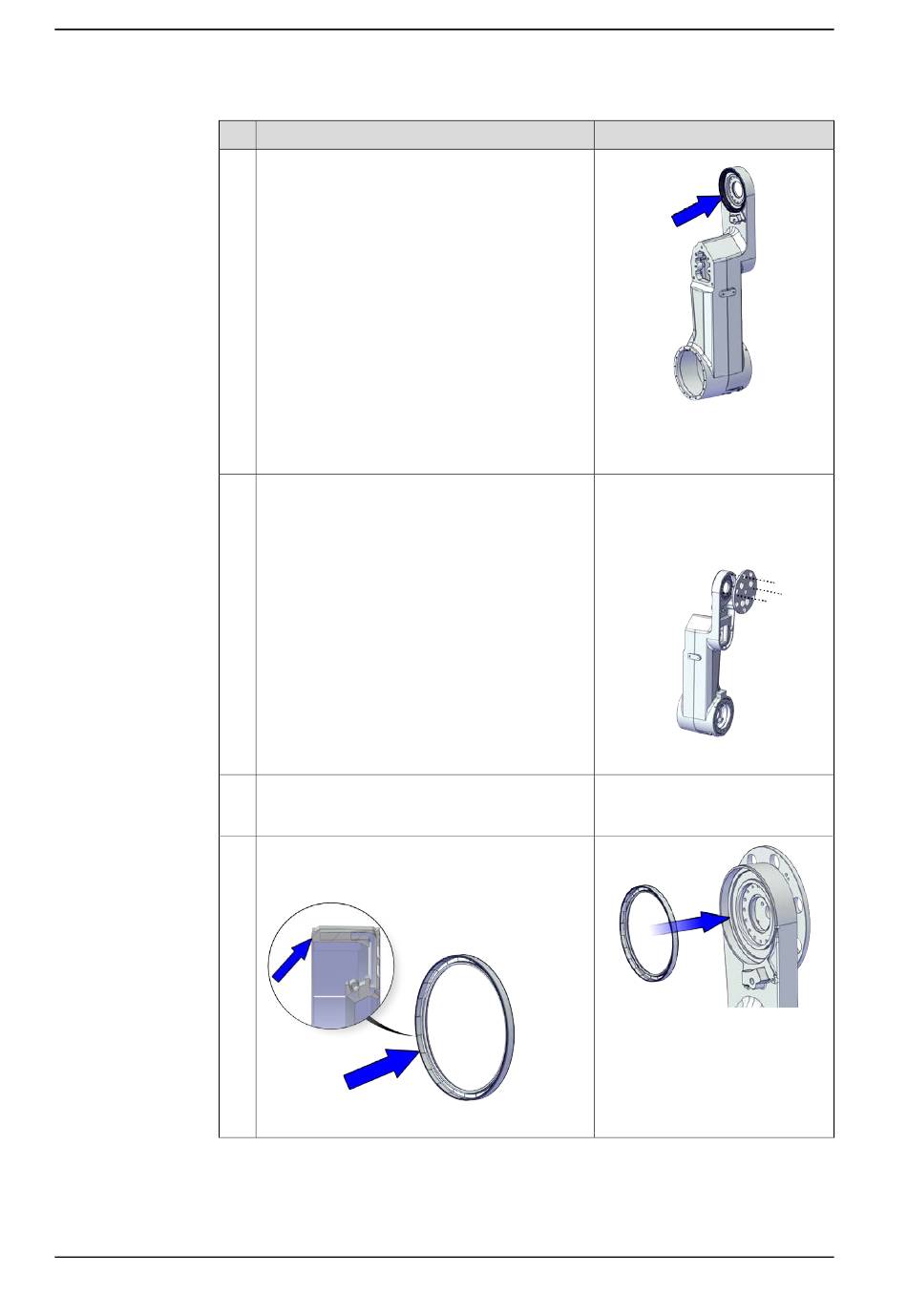

Überprüfen Sie die Radialdichtung am Unterarm.
Bei Beschädigung wie unten beschrieben austau-
schen.
Montieren Sie die große runde Platte des Dich-
tungsmontagewerkzeugs Achse 3 mit drei M4x12-
Schrauben am Unterarm (der Radialdichtung ge-
genüberliegend).
Tragen Sie beim Einsetzen der Radialdichtung
etwas Schmierfett auf die Dichtungslippe auf und
wischen Sie sie abschließend ab.
Montieren Sie die neue Dichtung am Unterarm.
Wie in der folgenden Abbildung gezeigt, zeigt die
Dichtlippe zur Außenseite des Roboters.
xx2000002537
© Copyright 2020-2025 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002472
Figure 5.1:
Große runde Platte des Dichtungs-
montagewerkzeugs von Achse 3,
enthalten in Spezialwerkzeugsatz
für IP67/Clean Room/Foundry Plus
Roboter (3HAC078203-001).
xx2000002473
Fett: 3HAC029132-001
xx2000002474
Produkthandbuch - IRB 1300
