CRR 120

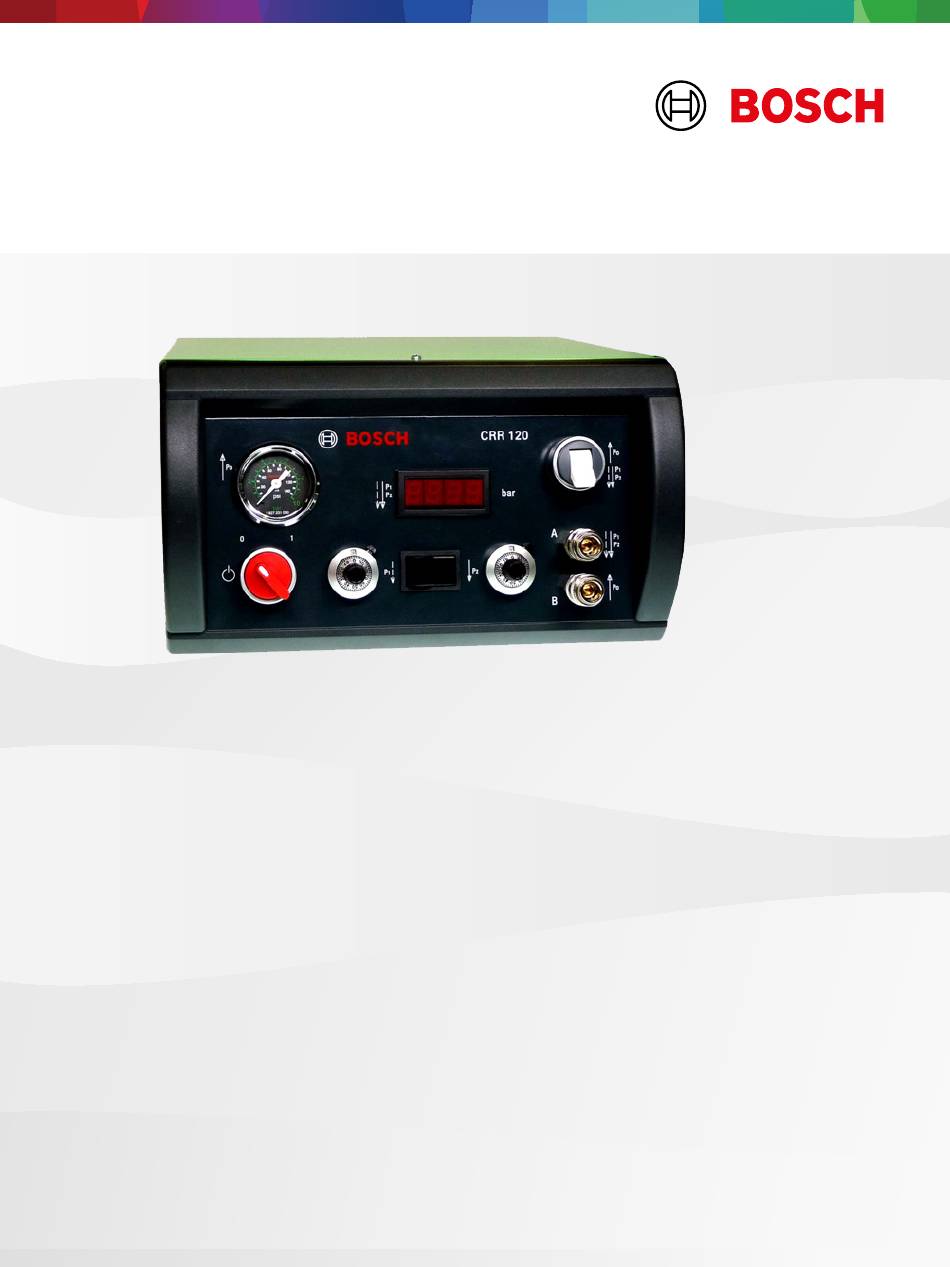

Pneumatic control unit for armature stroke measurement
de Originalbetriebsanleitung
en Original instructions
bg Описание на продукта
cs Původní návod k používání
da Original brugsanvisning
el Περιγραφή προϊόντος
es Manual original
fi Alkuperäiset ohjeet
fr Notice orginale
hr Opis proizvoda
hu Termékleírás
it Istruzioni originali
ja 製品詳細
ko 제품 설명
nl Oorspronkelijke gebruiksaanwijzing
no Original driftsinstruks
pl Oryginalna instrukcja eksploatacji
pt Manual original
ro Descrierea produsului
ru Описание изделия
sv Bruksanvisning i original
tr Orijinal işletme talimatı
zh 原始的指南
Pneumatik-Steuergerät CRR 120
Pneumatic control unit CRR 120
Контролер на пневматиката CRR 120
Pneumatická řídicí jednotka CRR 120
Pneumatikstyreenhed CRR 120
Μονάδα ελέγχου πεπιεσμένου αέρα CRR 120
Unidad de control neumática CRR 120
Pneumatiikan ohjainlaite CRR 120
Unité de contrôle pneumatique CRR 120
Upravljački uređaj pneumatike CRR 120
CRR 120 pneumatikus vezérlőegység
Centralina pneumatica CRR 120
CRR 120の空圧制御装置
공압 제어 장치 CRR 120
Pneumatische regeleenheid CRR 120
Pneumatikk-styreenhet CRR 120
Pneumatyczne urządzenie sterujące CRR 120
Unidade de comando do sistema pneumático CRR 120
Unitate de comandă pneumatică CRR 120
Блок управления пневматики CRR 120
Tryckluftskontrollenhet CRR 120
CRR 120 pnömatik kumanda ünitesi
气动控制器 CRR 120
loading

Verwandte Anleitungen für Bosch CRR 120

Inhaltszusammenfassung für Bosch CRR 120

  • Seite 1 Original driftsinstruks Pneumatikk-styreenhet CRR 120 pl Oryginalna instrukcja eksploatacji Pneumatyczne urządzenie sterujące CRR 120 pt Manual original Unidade de comando do sistema pneumático CRR 120 ro Descrierea produsului Unitate de comandă pneumatică CRR 120 ru Описание изделия Блок управления пневматики CRR 120...
  • Seite 3 | CRR 120 | 3 | de – Inhaltsverzeichnis en – Contents bg – Съдържание cs – Obsah da – Indholdsfortegnelse el – Περιεχόμενα es – índice fi – Sisällysluettelo fr – Sommaire hr – Sadržaj hu – Tartalom it – Indice ja –...

  • Seite 4: Inhaltsverzeichnis

    | 4 | CRR 120 | Verwendete Symbolik de – Inhaltsverzeichnis Verwendete Symbolik In der Dokumentation Verwendete Symbolik 1.1.1 Warnhinweise – Aufbau und Bedeutung In der Dokumentation 1.1.1 Warnhinweise – Aufbau und Bedeutung Warnhinweise warnen Benutzer oder umstehende Perso- 1.1.2 Symbole –...

  • Seite 5: Lieferumfang

    Lieferumfang | CRR 120 | 5 | Lieferumfang Sicherheitshinweise Lieferumfang Die folgenden Sicherheitshinweise können nicht den Anspruch auf absolute Vollständigkeit erheben und Bezeichnung Bestellnummer beziehen sich nur auf die unmittelbaren Arbeiten an Pneumatik-Steuergerät CRR 120 0 986 613 504 den Komponenten.

  • Seite 6: Ausstattung Des Crr

    | 6 | CRR 120 | Ausstattung des CRR 120 Ausstattung des CRR 120 Das CRR 120 ausschließlich zur pneumati- schen Ansteuerung von geeigneten Bosch Komponenten verwenden z.B.: Prüfung von Bosch Common Rail Injektoren mit Magnetventil. Eine andere oder darüber hinausgehen- de Benutzung des CRR 120 gilt als nicht bestimmungsgemäß.

  • Seite 7: Elektrischer Anschluss

    Ausstattung des CRR 120 | CRR 120 | 7 | Elektrischer Anschluss Beispiel 2 Das Bild zeigt den Prüfaufbau mit den benötigten Kom- ponenten zur mechanischen Messung an Bosch Common Rail Injektoren mit Magnetventil. Die an das CRR 120 an- geschlossene Messvorrichtung legt eine definierte Mess- kraft (+/- 1 N) an die zu prüfenden Bauteile an.

  • Seite 8: Pneumatischer Anschluss

    | 8 | CRR 120 | Ausstattung des CRR 120 Bedienung Pneumatischer Anschluss Abb. 6: Pneumatischer Anschluss Abb. 7: Bedienung 1 Druckluftanschluss 1 Richtungsumschaltung: Rückhub (P0) / Anlegen (P1) & Messen (P2) 2 Druckluftausgang A <Anlegen (P1) & Messen (P2)> Den Druckluftanschluss (Fig. 6, Pos. 1) des CRR 120 3 Druckluftanschluss B <Rückhub (P0)>...

  • Seite 9: Beseitigung Von Störungen

    Bedienung | CRR 120 | 9 | Beseitigung von Störungen Offset ermitteln Das interne Druckregelventil hat einen geringen Offset Das CRR 120 lässt sich nicht ein- und wird an der Anzeige (Fig. 7, Pos. 5) angezeigt. Der schalten in der Software CRR 950 angegebene Mess- und Anlege- druck ist um den ermittelten Offset zu erhöhen.
