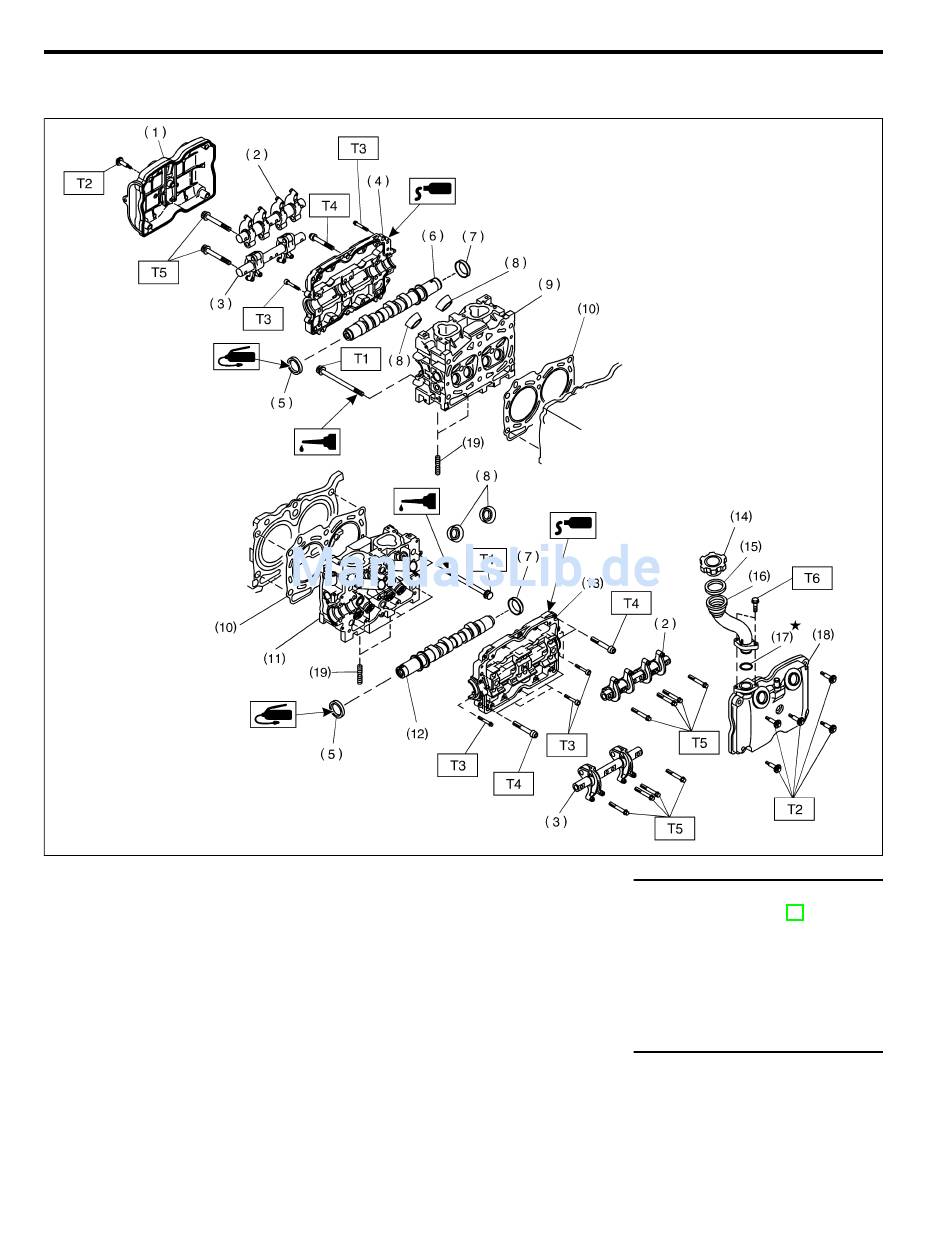

2. ZYLINDERKOPF UND NOCKENWELLE
S103001A0502
(1) Ventildeckel (RE.)
(2) Kipphebel Einlaßventil
(3) Kipphebel Auslaßventil
(4) Nockenwellendeckel (RE.)
(5) Wellendichtring
(6) Nockenwelle (RE.)
(7) Wartungslochverschluß
(8) Zündkerzen-Runddichtung
(9) Zylinderkopf (RE.)
(10) Zylinderkopfdichtung
ALLGEMEINES
(11) Zylinderkopf (LI.)
(12) Nockenwelle (LI.)
(13) Nockenwellendeckel (LI.)
(14) Öleinfüllverschlußdeckel
(15) Dichtung
(16) Öleinfüllrohr
(17) O-Ring
(18) Ventildeckel (LI.)
(19) Stiftschraube
ME(H4)-6
Anzugsdrehmoment: N·m (kgf-m)
<Siehe ME(H4)-64 EINBAU,
T1:
Zylinderkopf.>
T2:
5 (0,5)
T3:
10 (1,0)
T4:
18 (1,8)
T5:
25 (2,5)
T6:
6,4 (0,65)
B2M1954D
