Aus- und Einbau der Heckscheibe

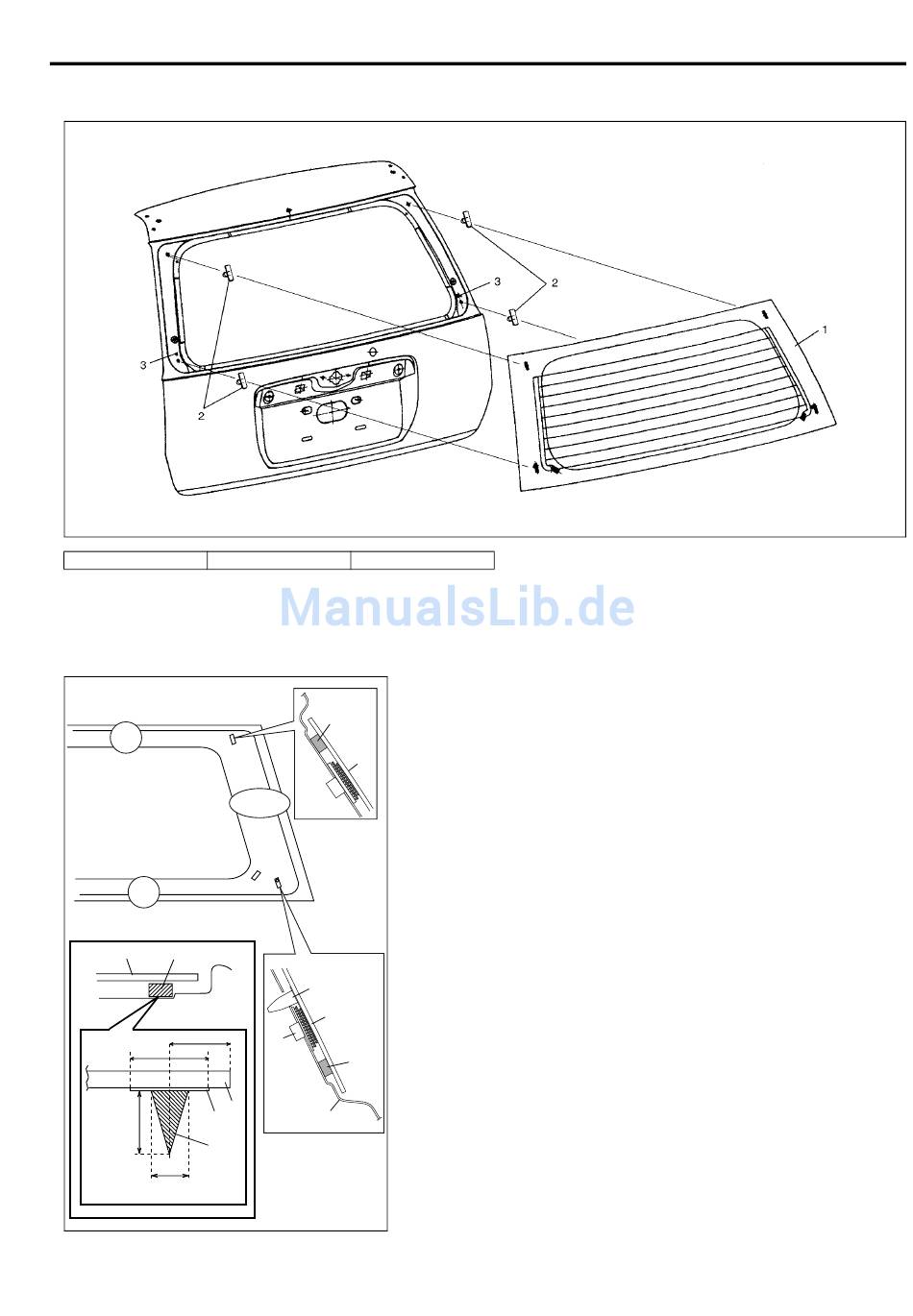

1. Heckklappenscheibe 2. Halter
"A"
"A"
2 1
"A"
"d"
"c"
2
"a"
3
1
"b"
3. Halterungsloch
Siehe "Aus- und Einbau Windschutzscheibe" in diesem Abschnitt,
da die Aus- und Einbauverfahren grundsätzlich gleich sind.
Jedoch folgendes beachten.
1
2
"A"
5
2
5
1
4
• Folgende Vorsichtsmaßnahmen beim Auftragen des Klebers
(1) entlang der Scheibenkante (2) beachten.
• Der Kleber (1) sollte, besonders in der Höhe, gleichmäßig
aufgetragen werden.
• Dabei keinesfalls den Primer (3) beschädigen.
• Mit ordnungsgemäß ausgerichteten Haltern (5) die Scheibe
(2) im Hintertürrahmen (4) einbauen.
• Die Scheibe unmittelbar nach Auftragen des Klebers (1)
gegen die Karosserie drücken.
Vorgabe Klebermenge und Position der
Heckklappenscheibe
Höhe „a": 13 mm
Breite „b": 6 mm
Breite „c": 14 mm
Position „d": 14.5 mm für den Oberabschnitt der Scheibe
Position „d": 16 mm für den Unterabschnitt der Scheibe
Position „d": 32 mm für den Seitenabschnitt der Scheibe
