10B-18 AIRBAGSYSTEM

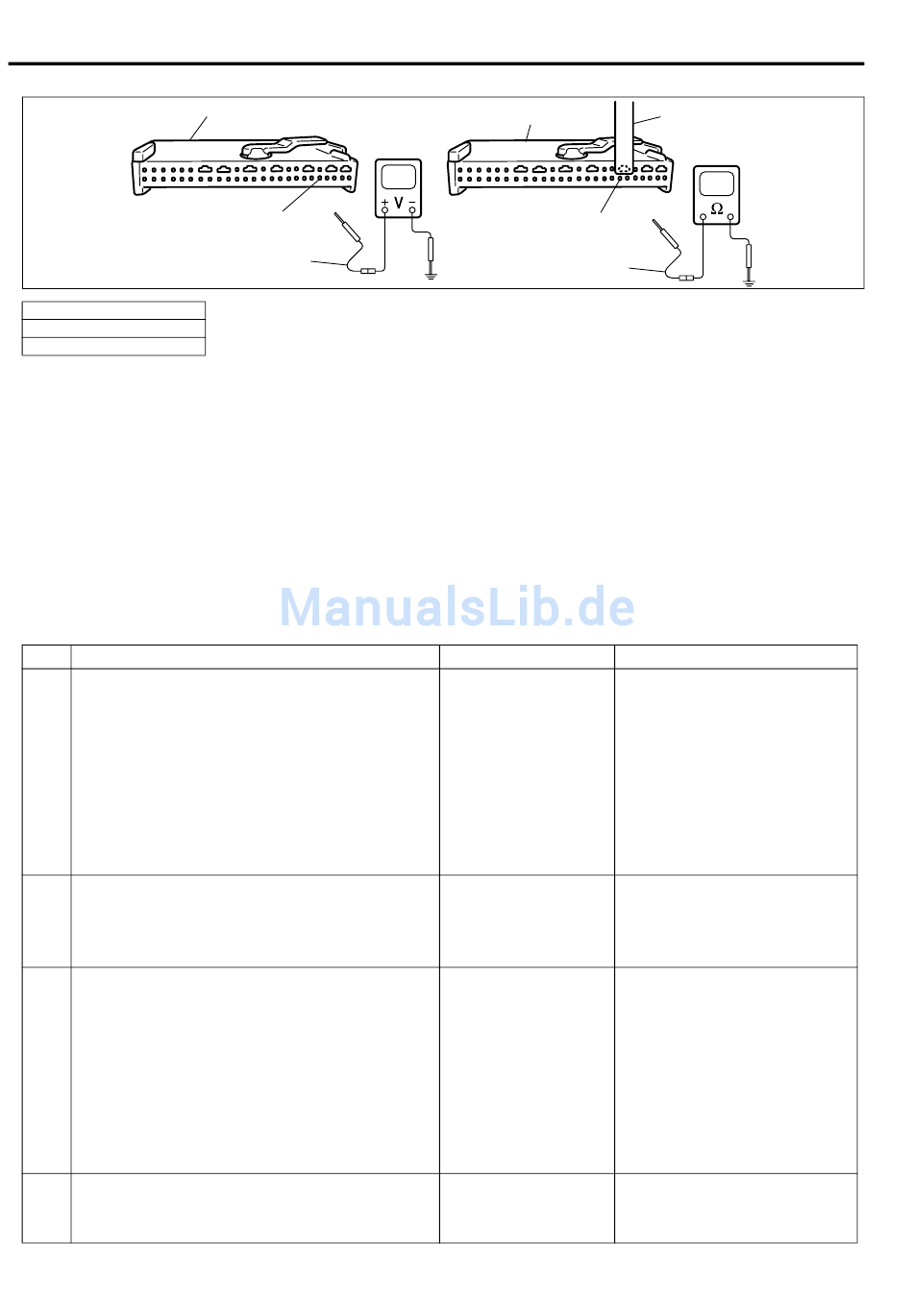

[A]
[A]: Abb. für Schritt 4
[B]: Abb. für Schritt 5
1. SDM-Steckverbinder „L21"
Spezialwerkzeug
(A): 09932-76010
HINWEIS:
Nach Überprüfung und Reparatur folgende Punkte beachten.
• Alle Bauteile des Airbag-Systems wieder anschließen. Sicherstellen, dass alle Bauteile korrekt befestigt sind.
• Die „Überprüfung des Airbag-Diagnose-Systems" wiederholen, um sicherzustellen, dass die Störung behoben wurde.
Tabelle B: „AIRBAG"-Warnlampe leuchtet nicht auf
Schritt Bedienungsmaßnahme
1 1) Feststellbremse anziehen.
2) Zündschalter in die ON-Stellung bringen.
Leuchtet die Warnleuchte des Bremssystems
(„BRAKE") auf?
2 1) Den Zündschalter in die OFF-Stellung drehen.
2) SDM-Steckverbinder „L21" lösen.
3) Zündschalter in die ON-Stellung bringen.
Leuchtet die „AIRBAG"-Warnlampe auf?
3 1) Den Zündschalter in die OFF-Stellung drehen.
2) Kombinationsinstrument gemäß
„Kombinationsinstrument" in Abschnitt 8
ausbauen.
3) Kurzschlussbügel der Klemme "L21-30" durch
Einführen des Lösewerkzeugs (A) lösen.
4) Durchgang zwischen den Anschlussklemmen
„G22-2" und „L21-30" prüfen.
Besteht Durchgang?
4 1) Zwischen den Steckverbindungen „G75" und
„L63" auf lockere Verbindungen prüfen.
Ist der Anschluss in Ordnung?
1
"L21-32"
(A)
[B]
1
"L21-30"
(A)
Ja
Weiter mit Schritt 2.
Ein intaktes SDM
einbauen und die
Prüfung wiederholen.
Kombinationsinstrument
austauschen.
Kurzschluss im „YEL/
RED" Kabel beseitigen.
(A)
Nein
Auf nachfolgend aufgeführte
mögliche Ursachen prüfen und
die Störung beheben.
• Unterbrechung im Kabel „BLK/
RED" oder „BLK/YEL".
• Masseschluss zwischen „BLK/
RED" und „BLK/YEL".
• Sicherung „METER"
durchgebrannt.
Weiter mit Schritt 3.
Weiter mit Schritt 4.
Zwischen den Steckverbindungen
„G75" und „L63" auf lockere
Verbindungen prüfen.
