8G-16 WEGFAHRSPERRE-STEUERSYSTEM
DTC22: Unterbrechung/Kurzschluss im Schaltkreis des Zündschalters
Kabeldiagramm
1
1. Hauptsicherung
2. Zündschloss
Bedingung für Störungserfassung
Das Wegfahrsperre-Steuermodul überwacht das Zündsignal beim Einschalten der Zündung. Dieser DTC wird
ausgegeben, wenn kein Zündungs-Eingangssignal vom Wegfahrsperre-Steuermodul erfasst wird.
Fehlersuche
Schritt
Bedienungsmaßnahme
1
Spannung zwischen
Steckverbinderanschluss G19-3 des
Wegfahrsperre-Steuermoduls (1) und
Karosseriemasse bei eingeschalteter
Zündung überprüfen. Siehe Abb. 1.
Liegt die Spannung zwischen 10 – 14 V?
HINWEIS:
Nach dem Austausch des Wegfahrsperre-Steuermoduls müssen ECM/Wegfahrsperre-Steuermodul-
Code im ECM und Transpondercode und ECM/Wegfahrsperre-Steuermodul-Code im Wegfahrsperre-
Steuermodul anhand der „Vorgehensweise nach dem Austausch des Wegfahrsperren-Steuermoduls"
in diesem Abschnitt registriert werden.
[A]
2
BLK/WHT
3. Wegfahrsperre-Steuermodul
G19
1
4
3
2
1
G19-3
3
Ja
Schlechte Verbindung an
Anschlussklemme G19-3.
Falls die Verbindungen in Ordnung
sind, durch ein intaktes
Wegfahrsperre-Steuermodul ersetzen
und nochmals prüfen.
Siehe HINWEIS unten.

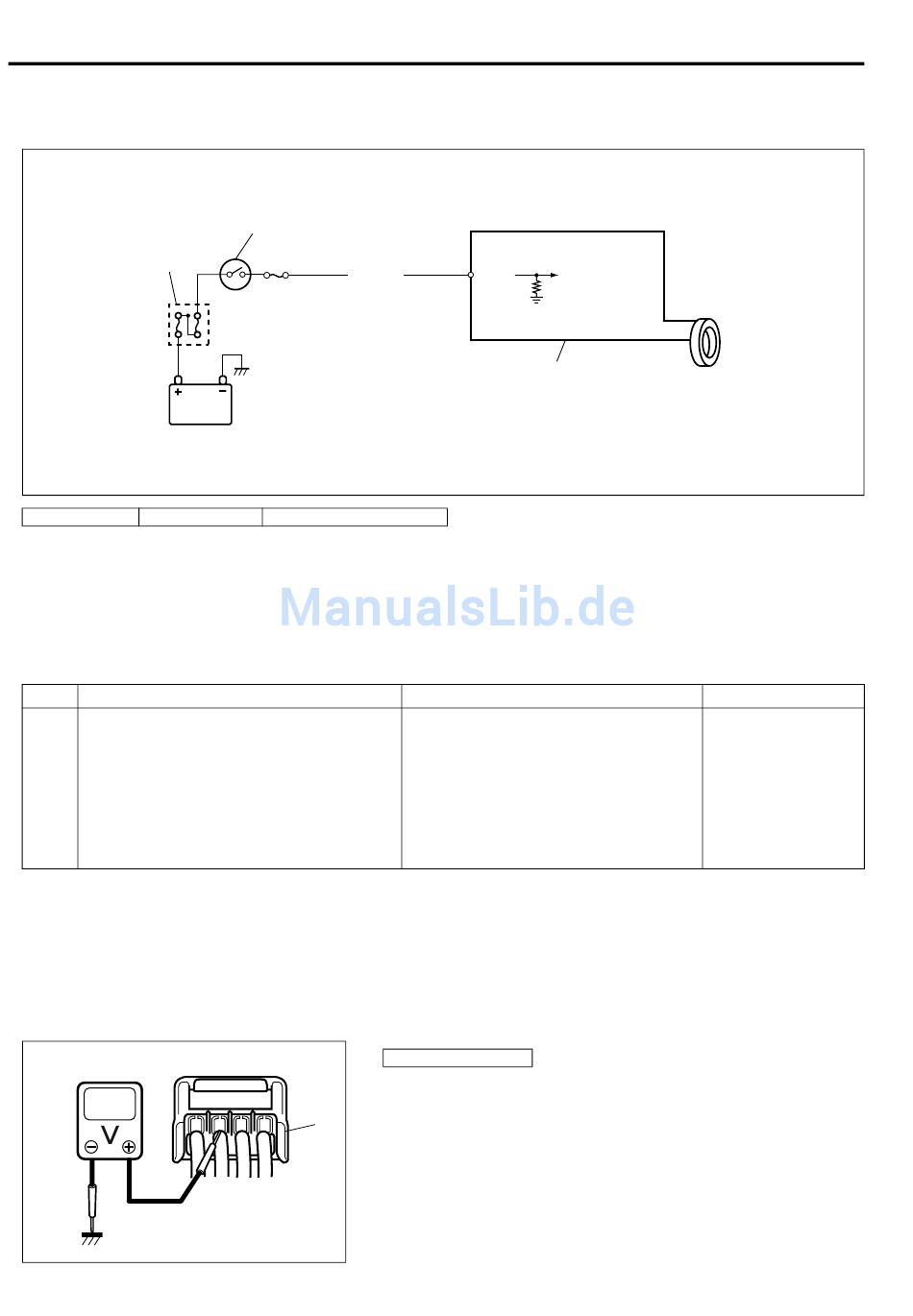

[A]: Abb. 1 für Schritt 1
Nein
Unterbrechung bzw.
Kurzschluss im
Kabel „BLK/WHT".
