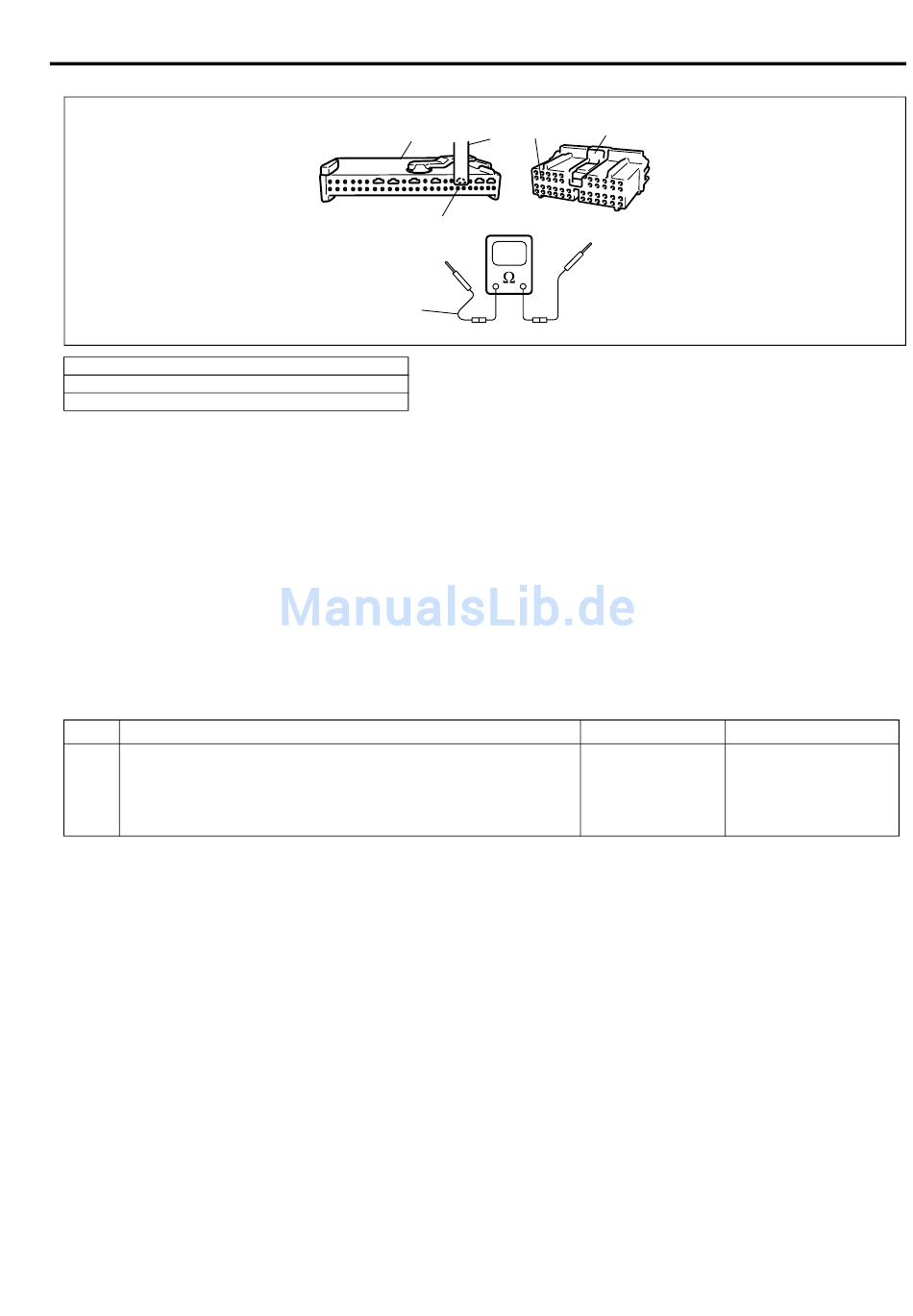

[A]: Abb. für Schritt 3
1. SDM-Steckverbinder „L21"
2. "G22" Steckverbinder (22-Pin) für Kombinationsinstrument
Spezialwerkzeug
(A): 09932-76010
HINWEIS:
Nach Überprüfung und Reparatur folgende Punkte beachten.
• Alle Bauteile des Airbag-Systems wieder anschließen. Sicherstellen, dass alle Bauteile korrekt
befestigt sind.
• Die „Überprüfung des Airbag-Diagnose-Systems" wiederholen, um sicherzustellen, dass die
Störung behoben wurde.
Tabelle C: Warnleuchte „AIR BAG" blinkt
Schritt
1
1) Bei ausgeschalteter Zündung den SDM-Steckverbinder
„L21" lösen.
2) Anschlussklemme „L21-8" des SDM überprüfen.
Masseschuss and Anschlussklemme oder Kabelbaum?
Spezialwerkzeug
(A): 09932-76010
HINWEIS:
Nach Überprüfung und Reparatur folgende Punkte beachten.
• Alle Bauteile des Airbag-Systems wieder anschließen. Sicherstellen, dass alle Bauteile korrekt
befestigt sind.
• Die „Überprüfung des Airbag-Diagnose-Systems" wiederholen, um sicherzustellen, dass die
Störung behoben wurde.
[A]
1
"L21-30"
(A)
Bedienungsmaßnahme
"G22-2"
2
(A)
Ja
Klemme säubern. Ein intaktes SDM
AIRBAGSYSTEM 10B-19
Nein
einbauen und die
Prüfung wiederholen.
