10-2 RÜCKHALTESYSTEM

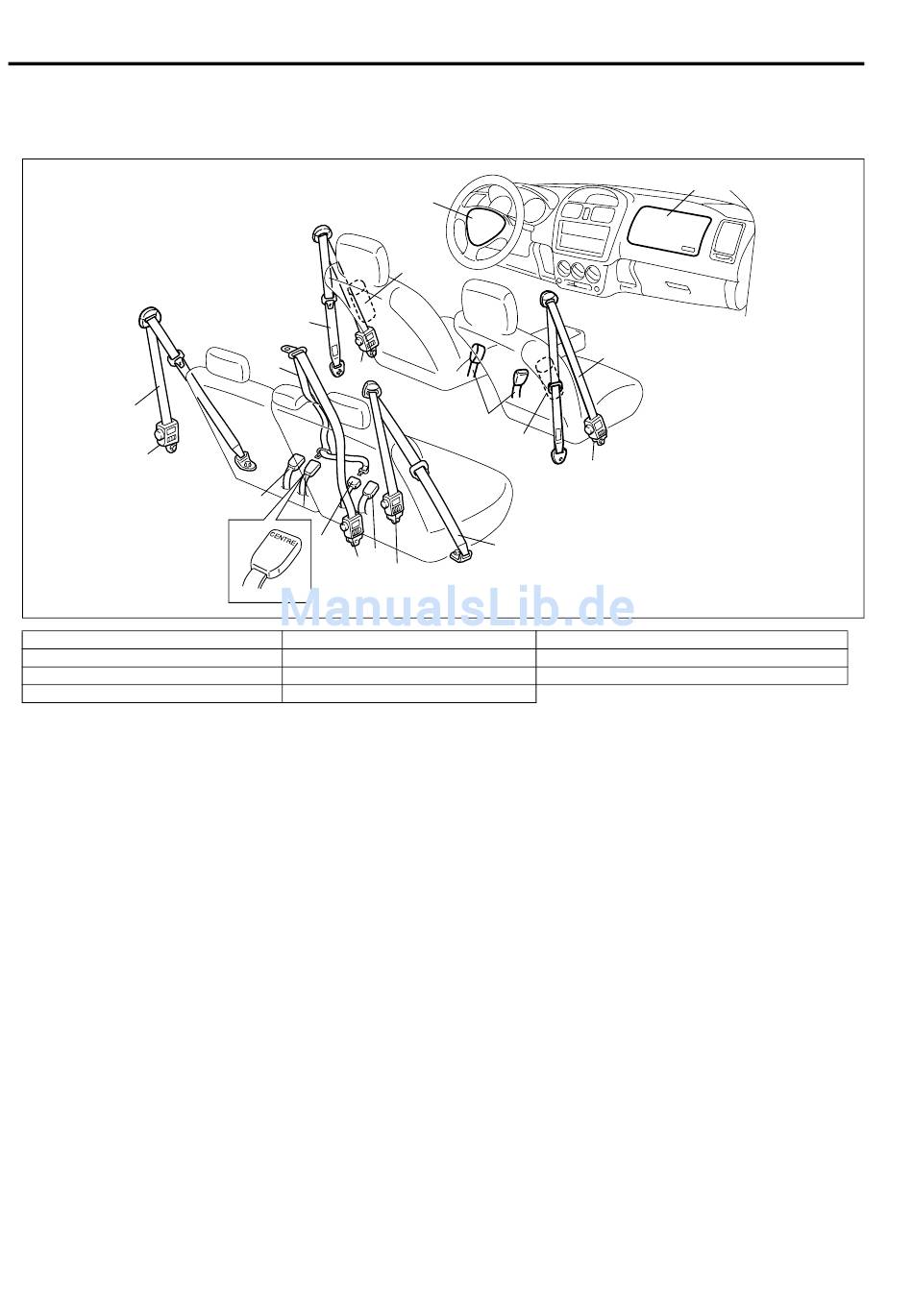

Aufbau Sicherheitsgurt
6
2
1. Vorderer Sicherheitsgurt
2. Gurtaufrollvorrichtung-Baugruppe
3. Gurtschloss für vorderen Sicherheitsgurt
4. Fahrer-Airbagmodul (Gasgenerator)
Sicherheitsgurt mit ELR
Der Sicherheitsgurt mit Rückhalteautomatik (ELR) ist darauf ausgelegt sofort zu blockiere (um zu verhindern,
dass der Gurt weiter aus der Aufrollvorrichtung gezogen wird), wenn der folgenden Ereignisse einen
festgelegten Wert überschreiten:
• Geschwindigkeit, mit der der Gurt aus der Aufrollvorrichtung gezogen wird.
• Beschleunigung oder Verzögerung der Fahrzeuggeschwindigkeit.
• Steigung.
Sicherheitsgurt mit A-ELR
Die Automatische Gurtaufrollvorrichtung (A-ELR) funktioniert wie ein Sicherheitsgurt mit Rückhalteautomatik
(ELR), bis der Gurt vollständig herausgezogen wurde. Dann setzt die automatische Aufrollvorrichtung (ALR) ein,
bis der Gurt vollständig aufgerollt ist.
ALR: Wenn der Gurt herausgezogen wird, rastet die automatische Aufrollvorrichtung automatisch ein und der Gurt
wird sogar etwas eingezogen.
Der Gurt kann nicht weiter herausgezogen werden, wenn er nicht ganz in die Aufrollvorrichtung zurückgeschoben
wird. Die Aufrollvorrichtung gibt die Sperre frei und der Gurt kann so wieder herausgezogen werden.
Sicherheitsgurt mit ELR und Gurtstraffer
Der Sicherheitsgurt mit ELR und einem Gurtstraffer hat einen Gurtstraffermechanismus, der zusammen mit dem
Airbag und dem oben beschriebenen ELR-System funktioniert. Bei einem Frontalaufprall, bei dem der Aufprall
einen gewissen Wert überschreitet, reagiert der Gurtstraffer auf das starke Anziehen des Sicherheitsgurtes.
Dies verbessert die Rückhalteleistung.
Allgemeine Beschreibung
4
10
1
8
2
7
9
11
7
2
2
5. Beifahrer-Airbagmodul (Gasgenerator)
6. Hinterer Sicherheitsgurt
7. Gurtschloss für hinteren Sicherheitsgurt
8. Mittlerer Sicherheitsgurt hinten
1
3
10
2
6
9. Gurtschloss für mittleren Sicherheitsgurt hinten
10. Seitenairbagmodul (Gasgenerator) (falls vorhanden)
11. Steckverbinder für mittleren Sicherheitsgurt hinten
5
