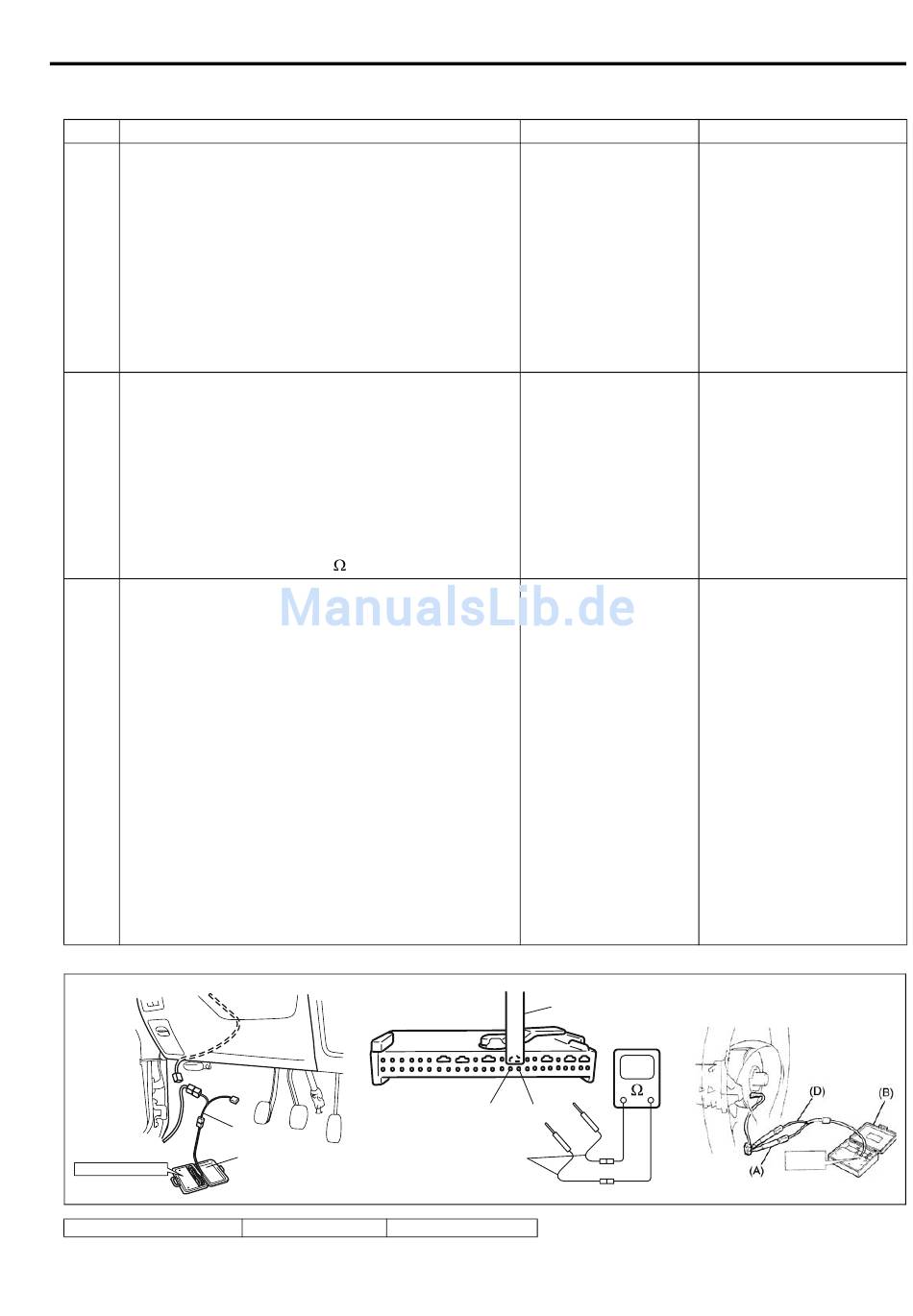

Subaru G3X Justy Wartung Und Service Seite 1523

DTC B1022:
Schritt Bedienungsmaßnahme
1 1) Bei ausgeschalteter Zündung den
Kontaktspulen-Steckverbinder „L71" im unteren
Bereich der Lenksäule lösen.
2) An den Klemmen des Steckverbinders „L71" auf
korrekten Anschluss an die Kontaktspule
prüfen.
3) Falls OK, das Spezialwerkzeug (B) und (C) an
den im Schritt 1) gelösten Kontaktspulen-
Steckverbinder „L71" anschließen.
Tritt DTC B1022 bei eingeschalteter Zündung auf?
2 1) Bei ausgeschalteter Zündung den SDM-
Steckverbinder „L21" lösen.
2) An den Klemmen „L21-27" und „L21-26" auf
korrekten Anschluss an das SDM prüfen.
3) Wenn OK, dann Widerstand zwischen den
Anschlüssen „L21-27" und „L21-26" bei
angeschlossenem Spezialwerkzeug (B) und (C)
messen.
Beträgt der Widerstand 2.5
3 1) Bei ausgeschalteter Zündung Spezialwerkzeug
(B) und (C) abklemmen und den Kontaktspulen-
Steckverbinder „L71" im unteren Bereich der
Lenksäule wieder anschließen.
2) Das Fahrer-Airbagmodul (Gasgenerator) (siehe
„Aus- und Einbau Fahrer-Airbagmodul
(Gasgenerator) in Abschnitt 3C) aus dem
Lenkrad ausbauen.
3) An den Klemmen des Fahrer-Airbagmoduls
(Gasgenerator) Steckverbinders auf korrekten
Anschluss an das Fahrer-Airbagmodul
(Gasgenerator) prüfen.
4) Falls in Ordnung, die Spezialwerkzeuge (B) und
(C) an den Steckverbinder des Fahrer-
Airbagmoduls (Gasgenerator) anschließen.
Tritt DTC B1022 bei eingeschalteter Zündung auf?
[A]
(C)
BASIS DER SÄULE
[A]: Abb. für Schritt 1 und 2
oder mehr?
[B]
(B)
[B]: Abb. für SCHRITT 2 [C] : Abb. für SCHRITT 3
Ja
Weiter mit Schritt 2.
Ein intaktes SDM
einbauen und die
Prüfung wiederholen.
Zündschalter auf OFF.
Kontaktspulen-
Baugruppe
austauschen (siehe
„Kontaktspule und
Kombinationsschalter
-Baugruppe" in
Abschnitt 3C).
(A)
"L21-26" "L21-27"
(A)
AIRBAGSYSTEM 10B-29
Nein
Weiter mit Schritt 3.
Kurzschluss des Kabels
„GRN/RED" mit dem
Kabel „GRN" bzw. der
Kabel „GRN/RED" oder
„GRN" mit einem anderen
Schaltkreis beheben.
Zündschalter auf OFF.
Das Fahrer-Airbagmodul
(Gasgenerator) (siehe
„Aus- und Einbau Fahrer-
Airbagmodul
(Gasgenerator)" in
Abschnitt 3C)
austauschen.
[C]
LENKRAD
