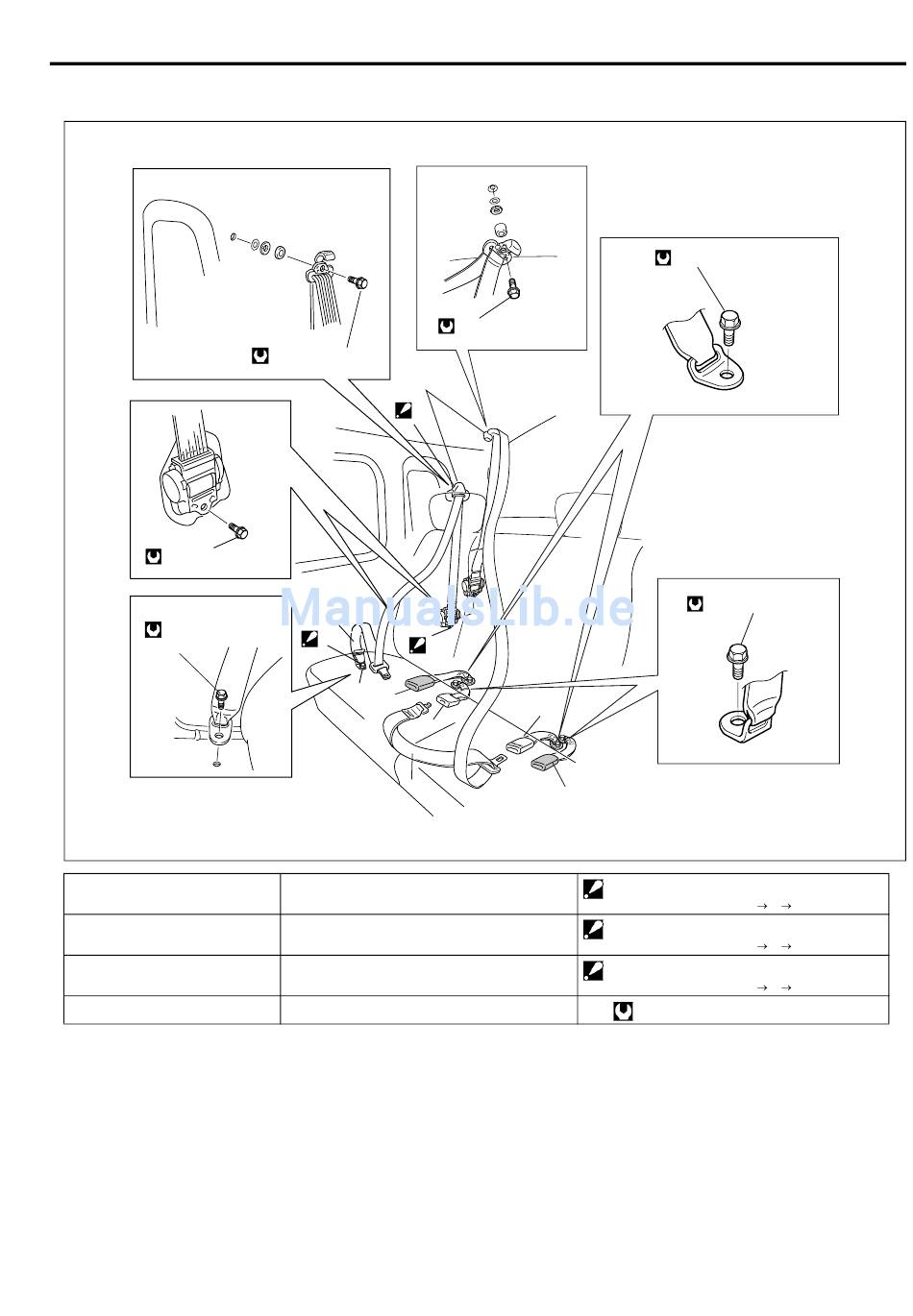

Komponenten hinterer Sicherheitsgurt
50 N·m (5.0 kg-m)
50 N·m (5.0 kg-m)
1. Oberer Anker
2. Unterer Anker
3. Baugruppe Gurtaufrollvorrichtung
4. Hinterer Sicherheitsgurt mit A-ELR
50 N·m (5.0 kg-m)
1
b
4
c
a
2
5
8
6
5. Gurtschloss für hinteren Sicherheitsgurt
6. Mittlerer Sicherheitsgurt hinten mit ELR
7. Gurtschloss für mittleren Sicherheitsgurt hinten
8. Steckverbinder für mittleren Sicherheitsgurt hinten
50 N·m (5.0 kg-m)
3
7
5
a. Befestigungsschraube hinterer Sicherheitsgurt
b. Befestigungsschraube hinterer Sicherheitsgurt
c. Befestigungsschraube hinterer Sicherheitsgurt
RÜCKHALTESYSTEM 10-9
50 N·m (5.0 kg-m)
50 N·m (5.0 kg-m)
auf der Aufrollvorrichtungsseite
: Anzugsreihenfolge: a
b
c
auf der Seite des oberen Ankers
: Anzugsreihenfolge: a
b
c
auf der Seite des unteren Ankers
: Anzugsreihenfolge: a
b
c
Anzugsmoment
