10B-28 AIRBAGSYSTEM
DIAGNOSEABLAUFPLAN
DTC B1021:
Schritt
1 1) Bei ausgeschalteter Zündung den Kontaktspulen-Steckverbinder „G51"
hinter dem Lenkrad lösen.
2) An den Klemmen des Steckverbinders „G51" auf korrekten Anschluss
an die Kontaktspule prüfen.
3) Falls OK, das Spezialwerkzeug (B) und (C) an den im Schritt 1)
gelösten Kontaktspulen-Steckverbinder „G51" anschließen.
Tritt DTC B1021 bei eingeschalteter Zündung auf?
2 1) Bei ausgeschalteter Zündung den SDM-Steckverbinder „L21" lösen.
2) An den Klemmen „L21-27" und „L21-26" auf korrekten Anschluss an
das SDM prüfen.
3) Wenn OK, dann Widerstand zwischen den Anschlüssen „L21-27" und
„L21-26" bei angeschlossenem Spezialwerkzeug (B) messen.
Beträgt der Widerstand 3.4
3 1) Bei ausgeschalteter Zündung, Spezialwerkzeug (B) und (C) lösen und
dann den SDM-Steckverbinder „L71" wieder anschließen.
2) Das Fahrer-Airbagmodul (Gasgenerator) (siehe „Aus- und Einbau
Fahrer-Airbagmodul (Gasgenerator)" in Abschnitt 3C) aus dem Lenkrad
ausbauen.
3) An den Klemmen des Fahrer-Airbagmoduls (Gasgenerator)
Steckverbinders auf korrekten Anschluss an das Fahrer-Airbagmodul
(Gasgenerator) prüfen.
4) Falls in Ordnung, die Spezialwerkzeuge (B) und (C) an den
Steckverbinder des Fahrer-Airbagmoduls (Gasgenerator) anschließen.
Tritt DTC B1021 bei eingeschalteter Zündung auf?

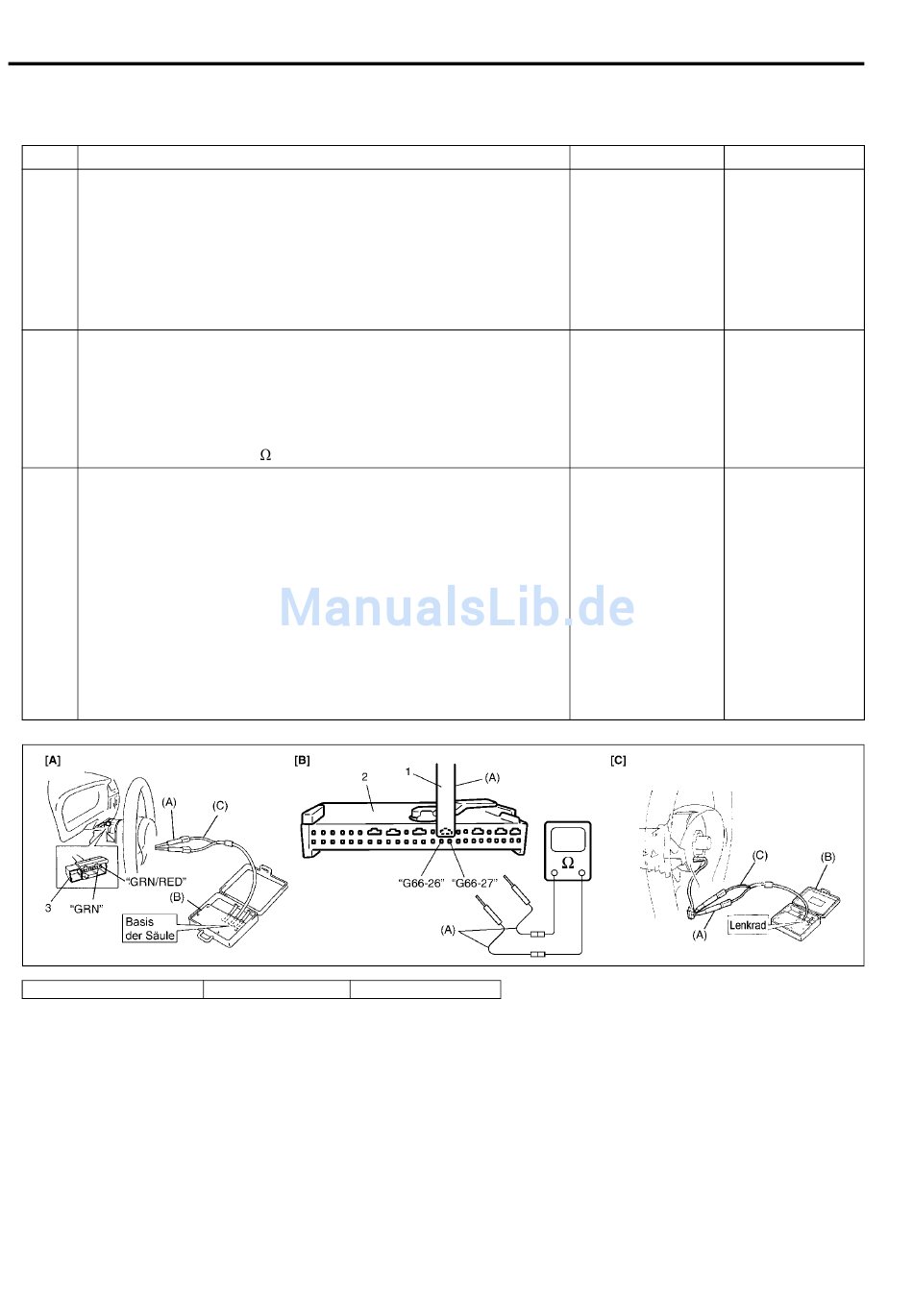

[A]: Abb. für Schritt 1 und 2
Spezialwerkzeug
(A): 09932-76010
(B): 09932-75010
(C): 09932-78310
HINWEIS:
Nach Überprüfung und Reparatur folgende Punkte beachten.
• Alle Bauteile des Airbag-Systems wieder anschließen. Sicherstellen, dass alle Bauteile korrekt befestigt sind.
• Aufgetretene Diagnosestörungscodes (siehe „Löschen von Diagnosecodes") löschen.
• Die „Überprüfung des Airbag-Diagnose-Systems" wiederholen, um sicherzustellen, dass die Störung
behoben wurde.
Bedienungsmaßnahme
oder weniger?
[B]: Abb. für SCHRITT 2 [C] : Abb. für SCHRITT 3
Ja
Weiter mit Schritt 2. Weiter mit Schritt 3.
Ein intaktes SDM Hohen Widerstand
einbauen und die bzw. Unterbrechung
Prüfung wiederholen. im Kabel „GRN/
RED" oder „GRN"
beheben.
Zündschalter auf OFF. Zündschalter auf
Kontaktspulen- OFF.
Baugruppe Das Fahrer-
austauschen (siehe Airbagmodul
„Kontaktspule und (Gasgenerator)
Kombinationsschalter- (siehe „Aus- und
Baugruppe" in Einbau Fahrer-
Abschnitt 3C). Airbagmodul
(Gasgenerator)" in
Abschnitt 3C)
austauschen.
Nein
