8.7.47 Measurement, inlet pressure (4.4.1.2)

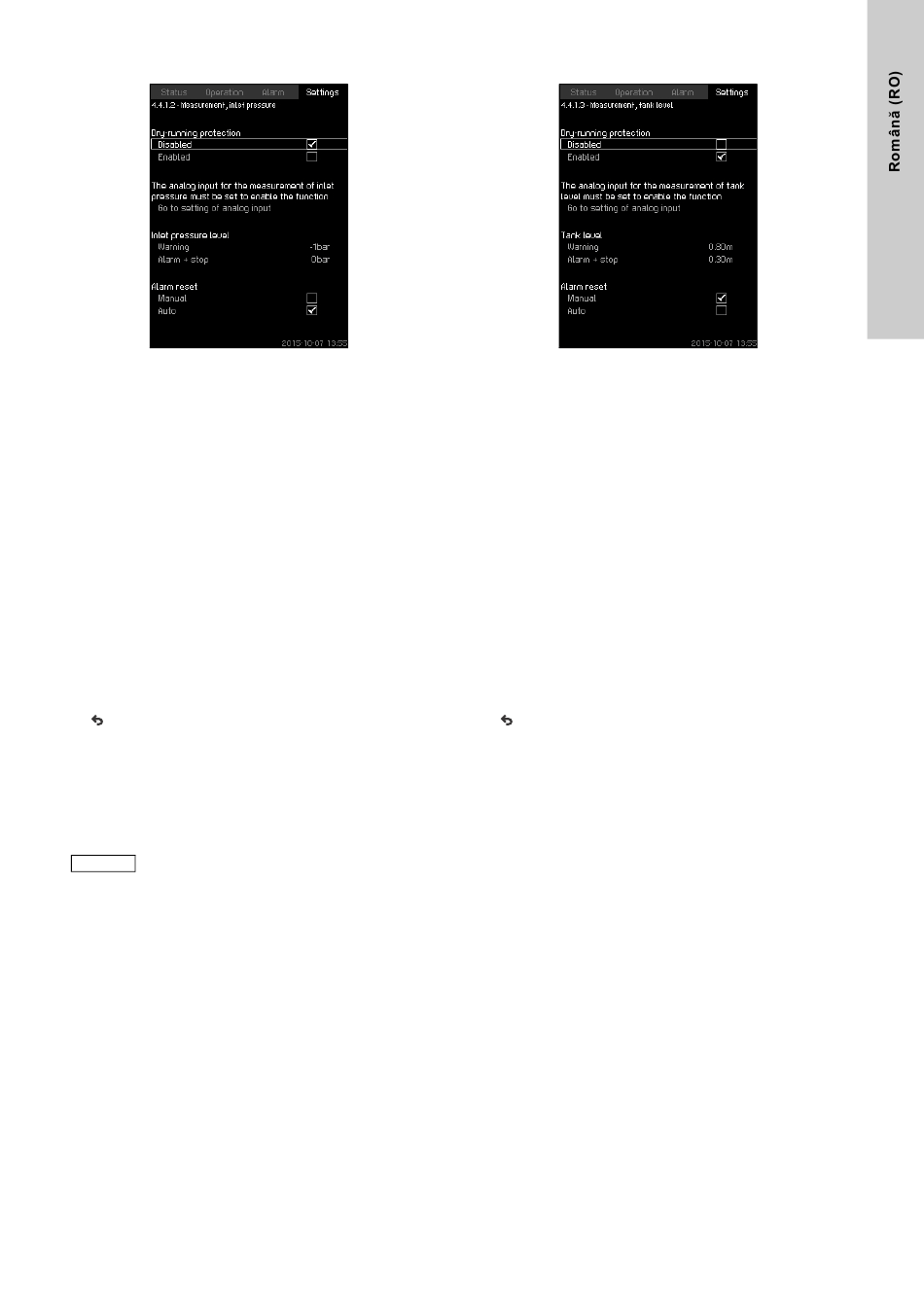

Fig. 97 Measurement, inlet pressure
Descriere
Protecţia la lipsă apă poate avea loc cu ajutorul unui traductor de
presiune care măsoară presiunea pe aspiraţie.
Este posibil să se seteze două nivele:
• Warning
• Alarm + stop.
Repornirea și resetarea alarmelor poate fi setată să fie automată
sau manuală.
Gama de setare
• Selectarea intrării analogice pentru funcţie.
• Nivel de presiune pe aspiraţie pentru avertizare.
• Nivel de presiune pe aspiraţie pentru alarmă + oprire.
• Repornire: Auto / Manual.
Setare cu panoul de control
• Settings > Monitoring functions > Dry-running protection >
Measurement, inlet pressure> Go to setting of analog input.
Apare ecranul Analog inputs (4.3.8).
1. Selectaţi: Inlet pressure.
2. .
3. Selectaţi: Enabled.
4. Selectați și setați nivelul:
• Warning.
• Alarm + stop.
5. Selectați resetarea: Auto / Manual.
Dacă unul din nivele nu este necesar, valoarea
nivelului trebuie să fie valoarea minimă a
Notă
traductorului de presiune pe aspiraţie.
Aceasta dezactivează funcția.
(setare din fabrică)
Setarea se face în expertul de pornire şi depinde de aplicaţie.
8.7.48 Measurement, tank level (4.4.1.3)
Fig. 98 Measurement, tank level
Descriere
Protecţia la lipsă apă poate avea loc cu ajutorul unui traductor de
nivel care măsoară nivelul într-un rezervor de pe aspiraţie.
Este posibil să se seteze două nivele:
• Warning
• Alarm + stop.
Repornirea și resetarea alarmelor poate fi setată să fie automată
sau manuală.
Gama de setare
• Selectarea intrării analogice pentru funcţie.
• Nivel în rezervor pentru avertizare.
• Nivel în rezervor pentru alarmă + oprire.
• Repornire: Manuală sau automată.
Setare cu panoul de control
• Settings > Monitoring functions > Dry-running protection >
Measurement, tank level > Go to setting of analog input.
Apare ecranul Analog inputs (4.3.8).
1. Setaţi intrarea pe Tank level, suction side.
2. .
3. Selectaţi: Enabled.
4. Selectați și setați nivelul:
• Warning.
• Alarm + stop.
5. Selectați resetarea: Auto / Manual.
(setare din fabrică)
Funcția este dezactivată.
