Inbetriebnahme Compax3
Rücksetzbetrieb
Beispiel:
74
Drehrichtungsumkehr
Einheit: - Bereich: nein / ja
Durch Drehrichtungsumkehr wird der Richtungssinn invertiert, d. h. bei gleichem Sollwert
wird die Verfahrrichtung des Motors umgekehrt.
Für Anwendungen, bei denen sich der Positionierbereich wiederholt, wird der
Rücksetzbetrieb zur Verfügung gestellt; Beispiele sind: Rundtischanwendungen,
Förderband, ... .
Nach der Rücksetzstrecke (exakt vorgebbar als Zähler und Nenner (siehe Seite
72)) werden die Positionswerte in Compax3 auf 0 zurückgesetzt.

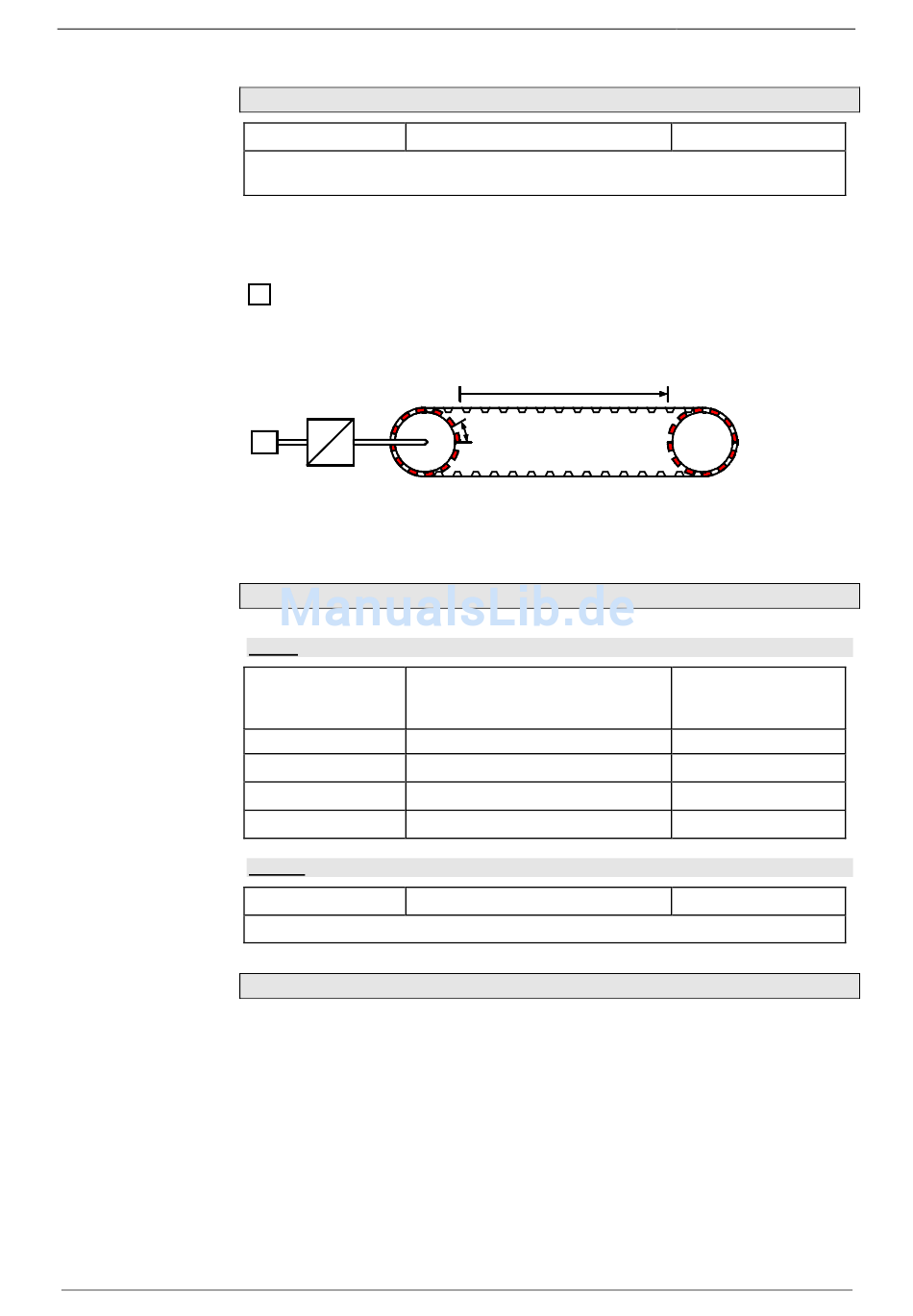

Förderband (aus Beispiel "Förderband") mit Rücksetzstrecke
7 4
7
M
4
Eine Rücksetzstrecke von 300mm kann direkt mit Zähler = 300mm und Nenner = 1
eingetragen werden.
Der Rücksetzbetrieb ist für Linearmotoren nicht möglich.
Rücksetzstrecke
Zähler
Einheit: Maßeinheit
Bereich: abhängig von der gewählten
Maßeinheit
Maßeinheit Bereich
Inkremente 10 ... 1 000 000
mm 1 ... 2000
Grad 1 ... 720
Nenner
Einheit: - Bereich: 1 ... 1 000 000
ganzzahliger Wert
Abschalten des Rücksetzbetriebs
Bei Zähler = 0 und Nenner = 0 ist der Rücksetzbetrieb abgeschaltet.
190-120108N6 C3IxxT40 Dezember 2005
300 mm
10mm
Compax3 T40
Standardwert: nein
Standardwert: abhängig
von der gewählten
Maßeinheit
Standardwert
0
0
0
Standardwert: 0
