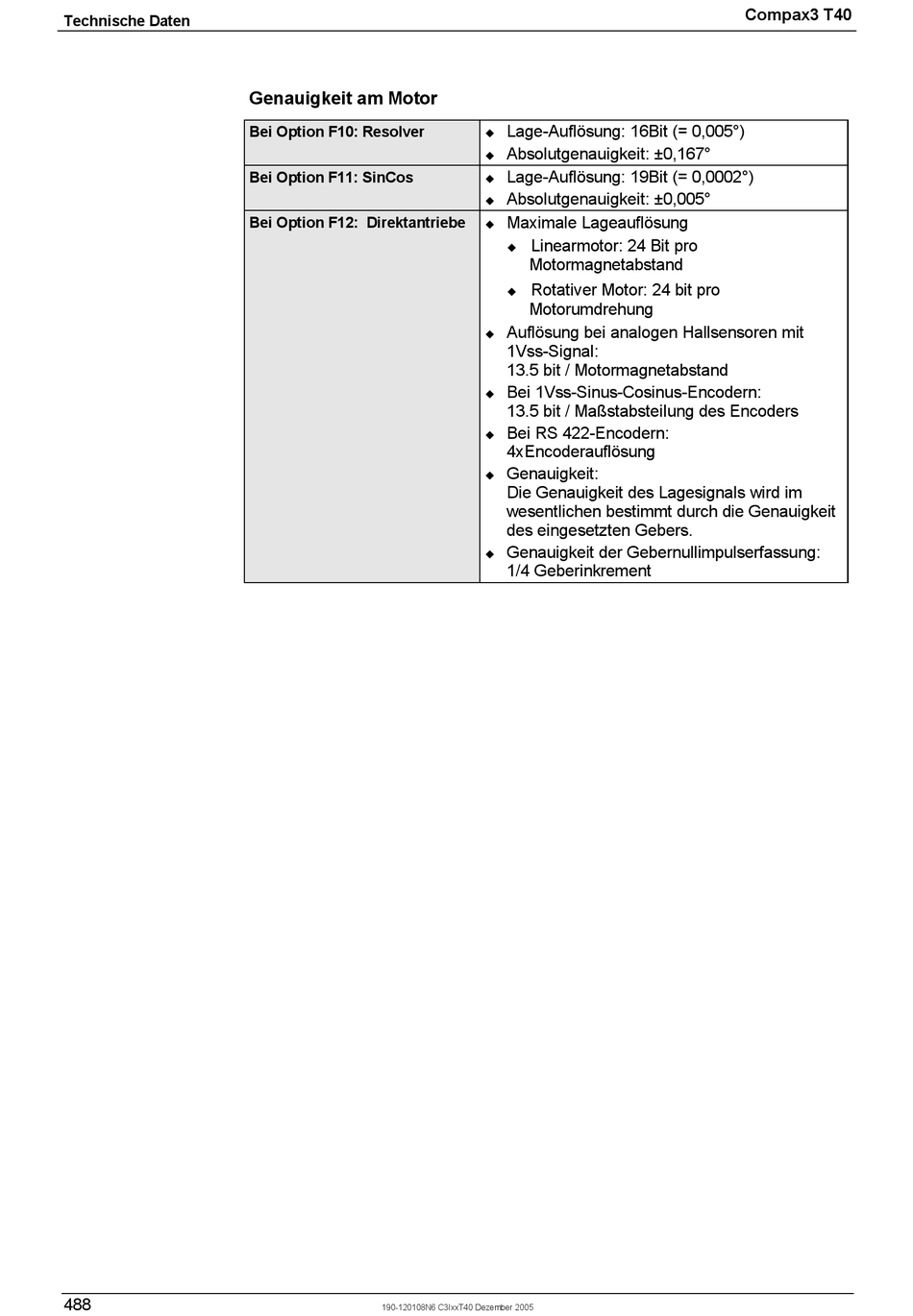

Technische Daten
488
Genauigkeit am Motor
Bei Option F10: Resolver
Bei Option F11: SinCos
Bei Option F12: Direktantriebe
190-120108N6 C3IxxT40 Dezember 2005
Lage-Auflösung: 16Bit (= 0,005°)
!
Absolutgenauigkeit: ±0,167°
!
Lage-Auflösung: 19Bit (= 0,0002°)
!
Absolutgenauigkeit: ±0,005°
!
Maximale Lageauflösung
!
Linearmotor: 24 Bit pro
!
Motormagnetabstand
Rotativer Motor: 24 bit pro
!
Motorumdrehung
Auflösung bei analogen Hallsensoren mit
!
1Vss-Signal:
13.5 bit / Motormagnetabstand
Bei 1Vss-Sinus-Cosinus-Encodern:
!
13.5 bit / Maßstabsteilung des Encoders
Bei RS 422-Encodern:
!
4xEncoderauflösung
Genauigkeit:
!
Die Genauigkeit des Lagesignals wird im
wesentlichen bestimmt durch die Genauigkeit
des eingesetzten Gebers.
Genauigkeit der Gebernullimpulserfassung:
!
1/4 Geberinkrement
Compax3 T40
