3.1.3.2
Achtung!
3.1.3.3

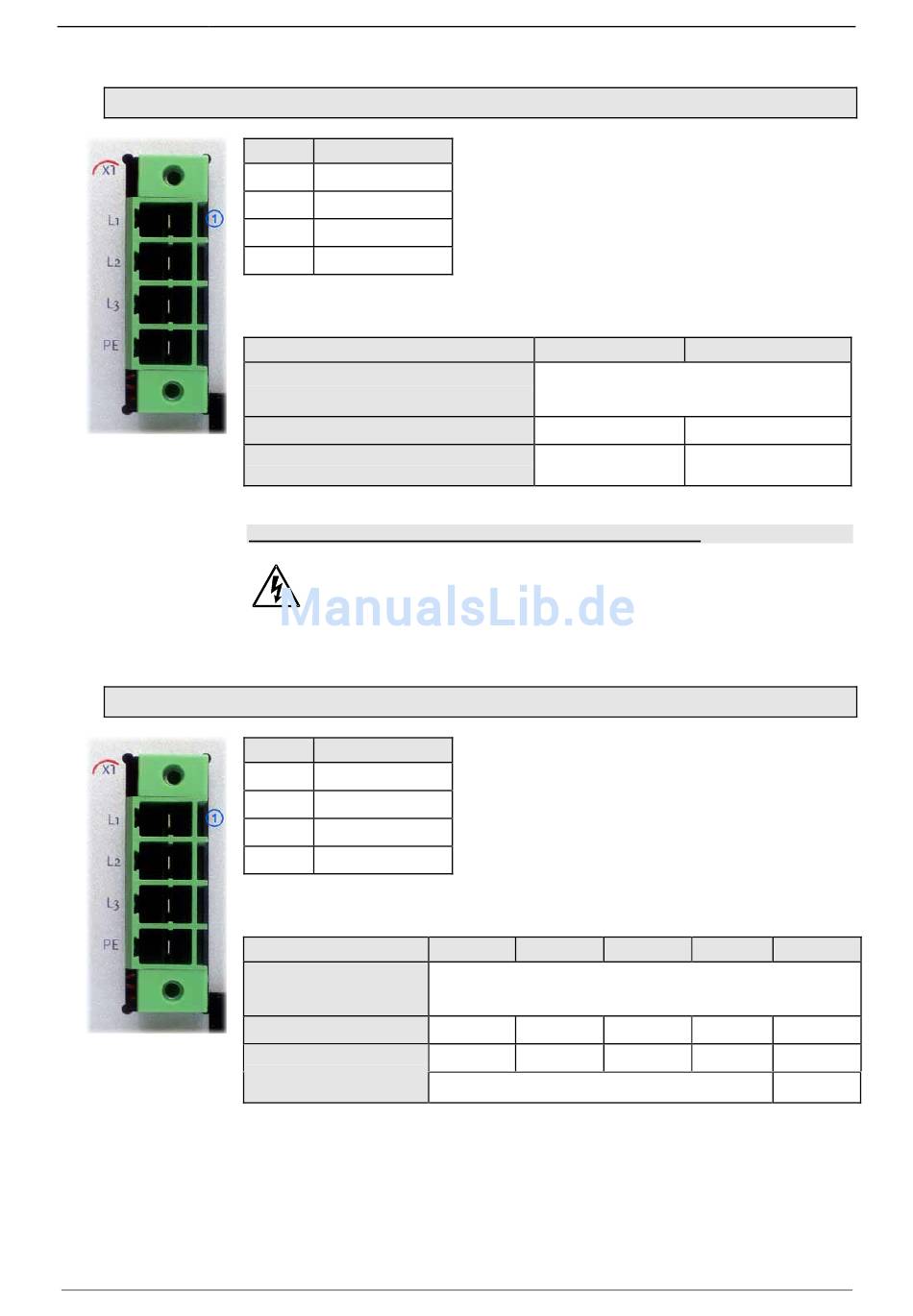

Netzversorgung Stecker X1 bei 3AC 230VAC/240VAC-Geräten
PIN Bezeichnung
1 L1
2 L2
3 L3
4 PE
Netzanschluss Compax3 S1xx 3AC V2
Reglertyp
Netzspannung
Eingangsstrom
Maximale Sicherung pro Gerät
(=Kurzschlussbemessung)
Der Betrieb der 3AC V2 - Geräte ist nur dreiphasig erlaubt!
Schalten Sie vor dem Verdrahten die Geräte spannungsfrei!
Auch nach dem Abschalten der Netzversorgung sind noch bis
zu 5 min. gefährliche Spannungen vorhanden!
Netzversorgung Stecker X1 bei 3AC 400VAC/480VAC-Geräten
PIN Bezeichnung
1 L1
2 L2
3 L3
4 PE
Netzanschluss Compax3 Sxxx 3AC V4
Reglertyp
Netzspannung
Eingangsstrom
Maximale Sicherung pro
Gerät (=Kurz-
schlussbemessung)
* für den UL - konformen Betrieb: K-Automat S273-K.
190-120108N6 C3IxxT40 Dezember 2005
S100 V2
Dreiphasig 3* 230VAC/240VAC
80-253VAC / 50-60Hz
10Aeff
16A (K-Automat)
S015 V4 S038 V4
Dreiphasig 3*400VAC/480VAC
80-528VAC / 50-60Hz
3Aeff 6Aeff
6A 10A
K-Automat
Gerätebeschreibung Compax3
S150 V2
13Aeff
20A (K-Automat)
S075 V4 S150 V4 S300 V4
10Aeff 16Aeff 22Aeff
16A 20A 25A
D*
