Parker EME

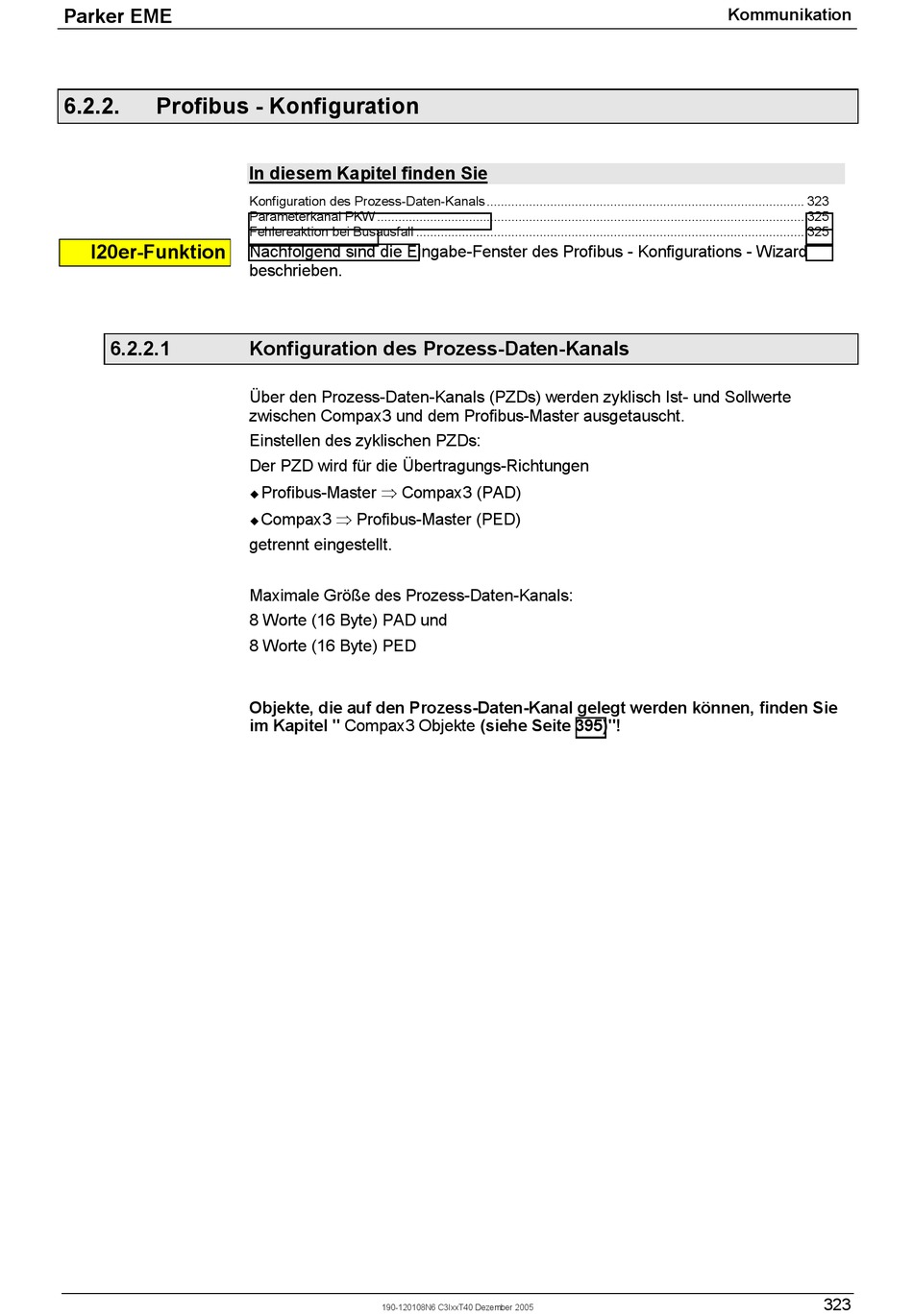

6.2.2.
Profibus - Konfiguration
I20er-Funktion
6.2.2.1
In diesem Kapitel finden Sie
Konfiguration des Prozess-Daten-Kanals .......................................................................................... 323
Parameterkanal PKW ......................................................................................................................... 325
Fehlereaktion bei Busausfall .............................................................................................................. 325
Nachfolgend sind die Eingabe-Fenster des Profibus - Konfigurations - Wizard
beschrieben.
Konfiguration des Prozess-Daten-Kanals
Über den Prozess-Daten-Kanals (PZDs) werden zyklisch Ist- und Sollwerte
zwischen Compax3 und dem Profibus-Master ausgetauscht.
Einstellen des zyklischen PZDs:
Der PZD wird für die Übertragungs-Richtungen
Profibus-Master ⇒ Compax3 (PAD)
!
Compax3 ⇒ Profibus-Master (PED)
!
getrennt eingestellt.
Maximale Größe des Prozess-Daten-Kanals:
8 Worte (16 Byte) PAD und
8 Worte (16 Byte) PED
Objekte, die auf den Prozess-Daten-Kanal gelegt werden können, finden Sie
im Kapitel " Compax3 Objekte (siehe Seite 395)"!
190-120108N6 C3IxxT40 Dezember 2005
Kommunikation
323
