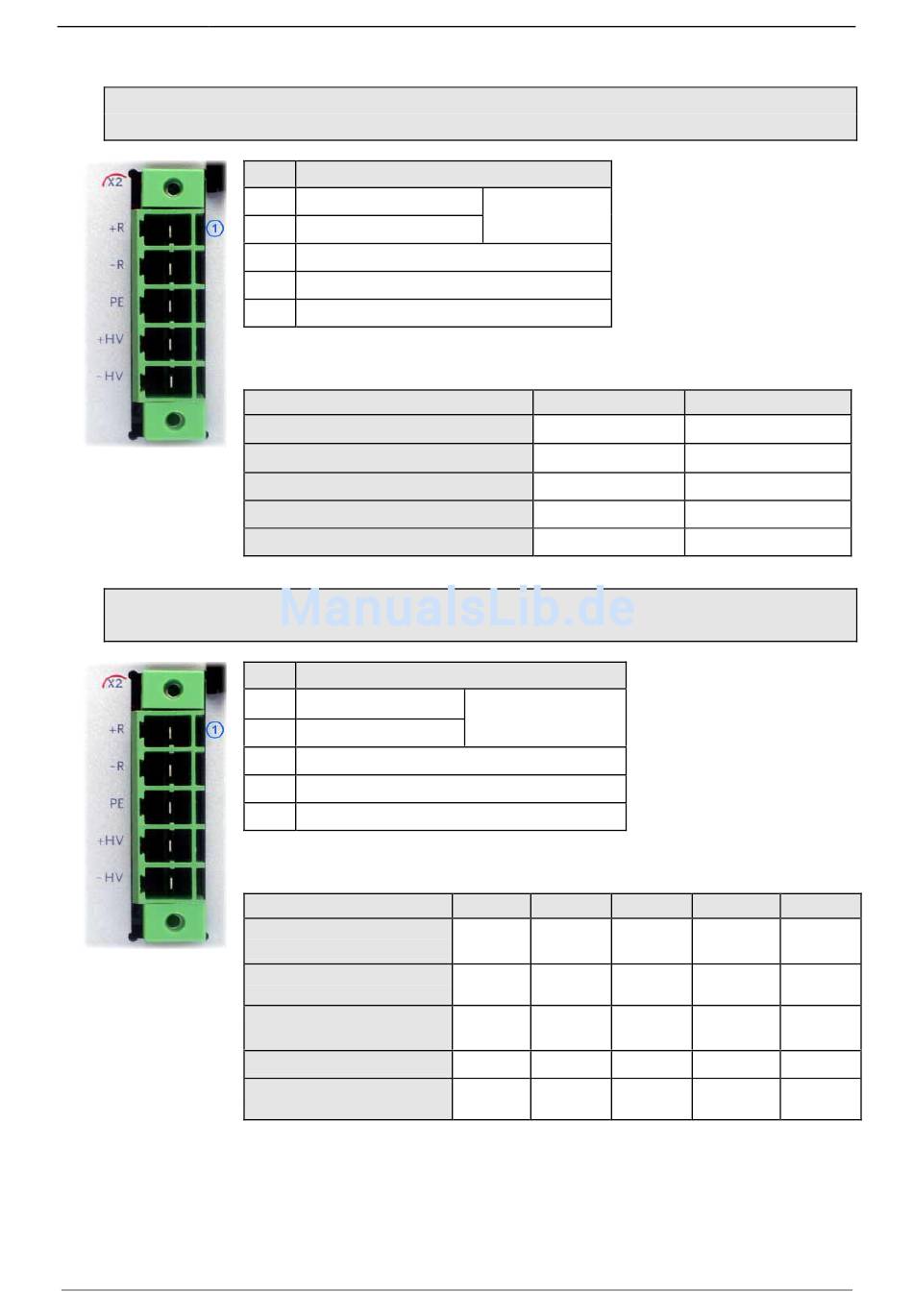

Ballastwiderstand / Leistungsspannung Stecker X2 bei 3AC
230VAC/240VAC-Geräten
PIN Bez.
1 + Ballastwiderstand
2 - Ballastwiderstand
3 PE
4 + Leistungsspannung DC
5 - Leistungsspannung DC
Bremsbetrieb Compax3 S1xx 3AC V2
Reglertyp
Kapazität / Speicherbare Energie
Minimaler Ballast - Widerstand
Empfohlene Nennleistung
Impulsleistung für 1s
Maximal zulässiger Dauerstrom
Ballastwiderstand / Leistungsspannung Stecker X2 bei 3AC
400VAC/480VAC-Geräten
PIN Bez.
1 + Ballastwiderstand
2 - Ballastwiderstand
3 PE
4 + Leistungsspannung DC
5 - Leistungsspannung DC
Bremsbetrieb Compax 3 Sxxx 3AC V4
Reglertyp
Kapazität / Speicherbare
Energie
Minimaler Ballast -
Widerstand
Empfohlene Nennleistung
Impulsleistung für 1s
Maximal zulässiger
Dauerstrom
190-120108N6 C3IxxT40 Dezember 2005
Gerätebeschreibung Compax3
nicht
kurzschlussfest!
S100 V2
780µF / 21Ws
22Ω
60 ... 450W
4kW
20A
nicht kurzschlussfest!
S015V4 S038V4 S075V4
235µF / 235µF / 470µF /
37Ws 37Ws 75Ws
100Ω 100Ω 56Ω
60 ... 60 ... 60 ...
100W 250W 500W
1kW 2,5kW 5kW
10A 10A 15A
S150 V2
1170µF / 31Ws
15Ω
60 ... 600W
6kW
20A
S150V4 S300V4
690µF / 1100µF /
110Ws 176Ws
33Ω 15Ω
60 ... 60 ...
1000W 1000W
10kW 42kW
20A 30A
