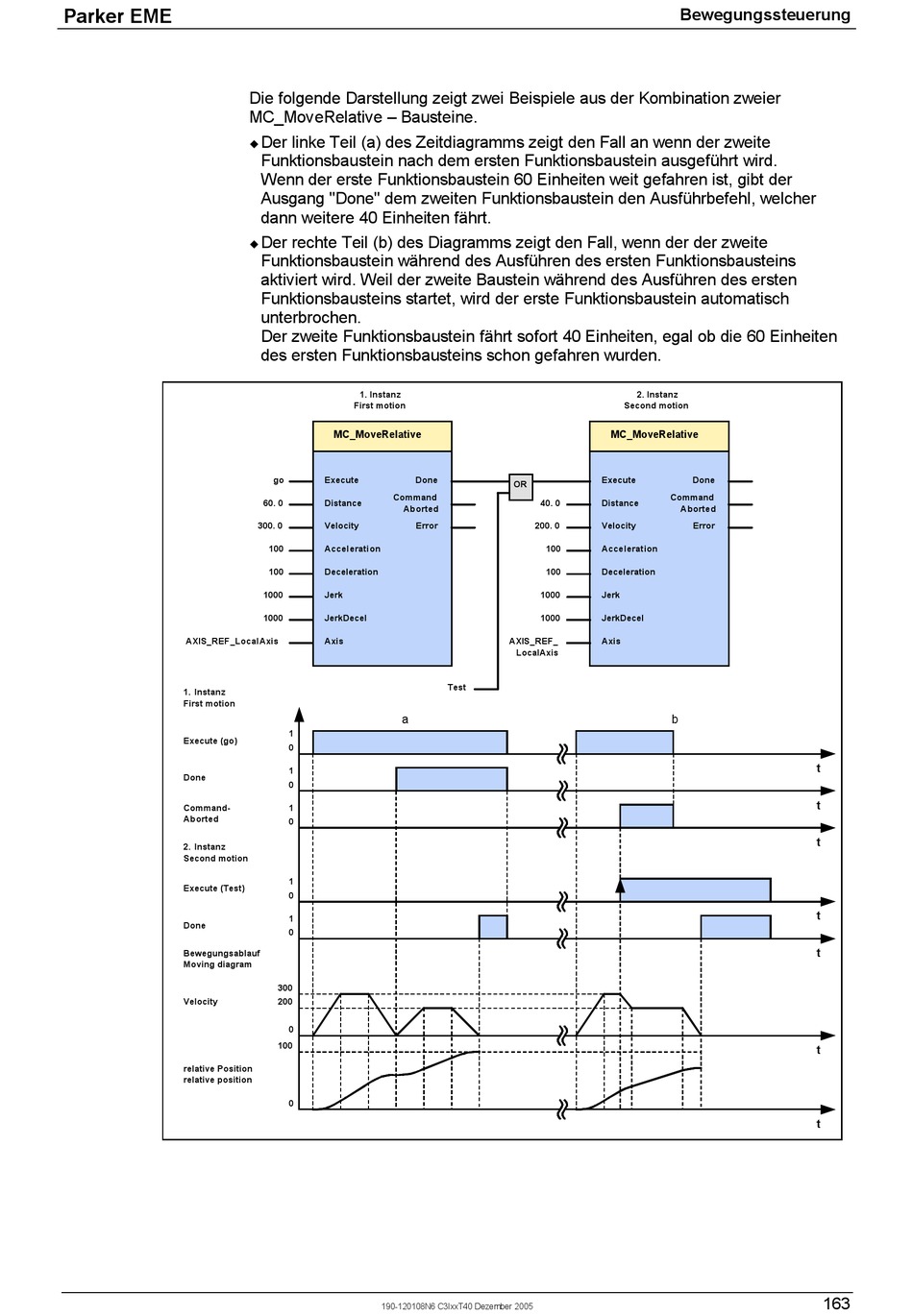

Die folgende Darstellung zeigt zwei Beispiele aus der Kombination zweier
MC_MoveRelative – Bausteine.
Der linke Teil (a) des Zeitdiagramms zeigt den Fall an wenn der zweite
!
Funktionsbaustein nach dem ersten Funktionsbaustein ausgeführt wird.
Wenn der erste Funktionsbaustein 60 Einheiten weit gefahren ist, gibt der
Ausgang "Done" dem zweiten Funktionsbaustein den Ausführbefehl, welcher
dann weitere 40 Einheiten fährt.
Der rechte Teil (b) des Diagramms zeigt den Fall, wenn der der zweite
!
Funktionsbaustein während des Ausführen des ersten Funktionsbausteins
aktiviert wird. Weil der zweite Baustein während des Ausführen des ersten
Funktionsbausteins startet, wird der erste Funktionsbaustein automatisch
unterbrochen.
Der zweite Funktionsbaustein fährt sofort 40 Einheiten, egal ob die 60 Einheiten
des ersten Funktionsbausteins schon gefahren wurden.
