5.8.1.1
SwitchFast1_PositionOff
SwitchFast1_PositionOn
SwitchFast0_PositionOff
SwitchFast0_PositionOn
SwitchFast1
SwitchFast0
5.8.1.2
276

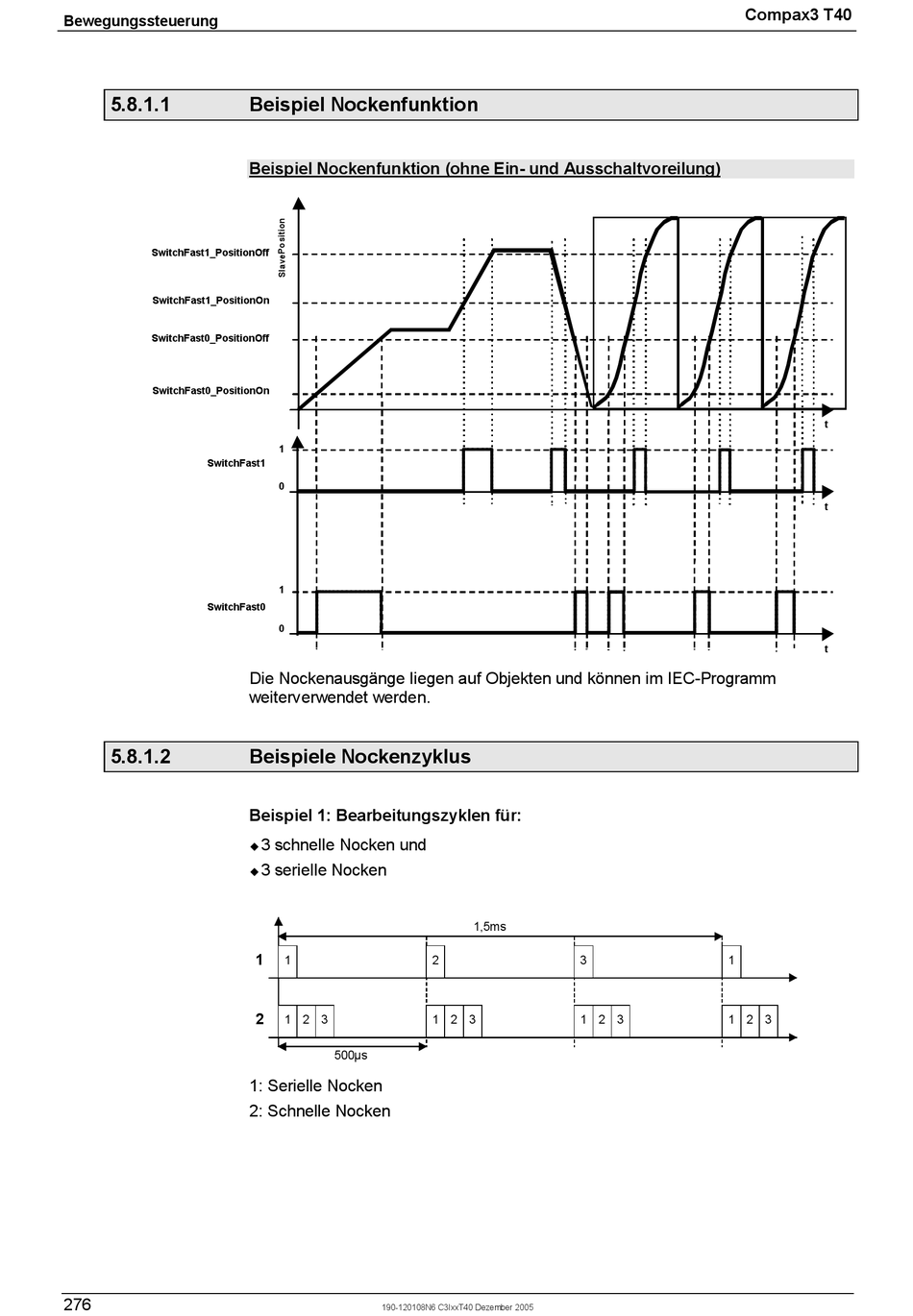

Beispiel Nockenfunktion

Beispiel Nockenfunktion (ohne Ein- und Ausschaltvoreilung)

1
0
1
0
Die Nockenausgänge liegen auf Objekten und können im IEC-Programm
weiterverwendet werden.

Beispiele Nockenzyklus

Beispiel 1: Bearbeitungszyklen für:
3 schnelle Nocken und
!
3 serielle Nocken
!
1
1
2
1 2 3
500µs
1: Serielle Nocken
2: Schnelle Nocken
190-120108N6 C3IxxT40 Dezember 2005
1,5ms
2 3
1 2 3 1 2 3
Compax3 T40
t
t
t
1
1 2 3
