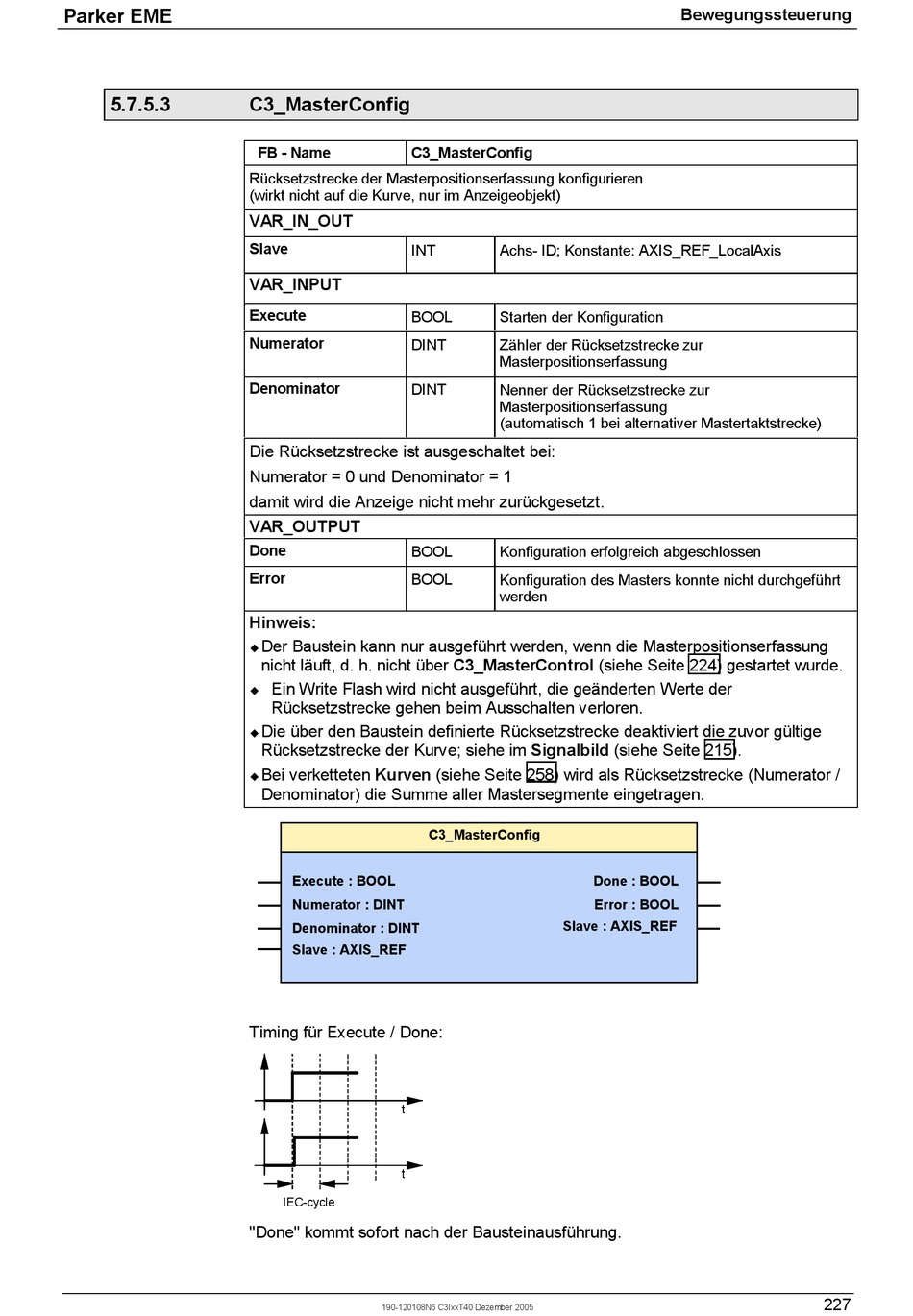

C3_MasterConfig
FB - Name
C3_MasterConfig
Rücksetzstrecke der Masterpositionserfassung konfigurieren
(wirkt nicht auf die Kurve, nur im Anzeigeobjekt)
VAR_IN_OUT
Slave
INT
VAR_INPUT
Execute
BOOL
Numerator
DINT
Denominator
DINT
Die Rücksetzstrecke ist ausgeschaltet bei:
Numerator = 0 und Denominator = 1
damit wird die Anzeige nicht mehr zurückgesetzt.
VAR_OUTPUT
Done
BOOL
Error
BOOL
Hinweis:
Der Baustein kann nur ausgeführt werden, wenn die Masterpositionserfassung
!
nicht läuft, d. h. nicht über C3_MasterControl (siehe Seite 224) gestartet wurde.
Ein Write Flash wird nicht ausgeführt, die geänderten Werte der
!
Rücksetzstrecke gehen beim Ausschalten verloren.
Die über den Baustein definierte Rücksetzstrecke deaktiviert die zuvor gültige
!
Rücksetzstrecke der Kurve; siehe im Signalbild (siehe Seite 215).
Bei verketteten Kurven (siehe Seite 258) wird als Rücksetzstrecke (Numerator /
!
Denominator) die Summe aller Mastersegmente eingetragen.
Execute : BOOL
Numerator : DINT
Denominator : DINT
Slave : AXIS_REF
Timing für Execute / Done:
t
t
IEC-cycle
"Done" kommt sofort nach der Bausteinausführung.
190-120108N6 C3IxxT40 Dezember 2005
Achs- ID; Konstante: AXIS_REF_LocalAxis
Starten der Konfiguration
Zähler der Rücksetzstrecke zur
Masterpositionserfassung
Nenner der Rücksetzstrecke zur
Masterpositionserfassung
(automatisch 1 bei alternativer Mastertaktstrecke)
Konfiguration erfolgreich abgeschlossen
Konfiguration des Masters konnte nicht durchgeführt
werden
C3_MasterConfig
Done : BOOL
Error : BOOL
Slave : AXIS_REF
Bewegungssteuerung
227
