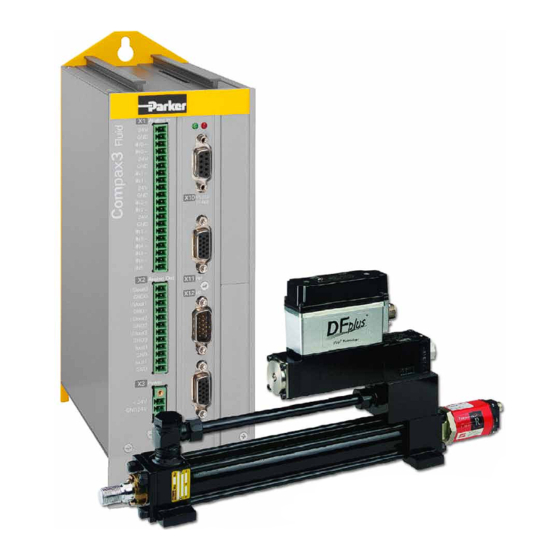

- Seite 1 Hydraulikregler Electromechanical Automation Installations-Handbuch Compax3 Fluid Hydraulikregler Papierversion 190-121100 N11 2017-08 Release R09-63 190-121100N11 2017-08 Technische Änderungen vorbehalten. Daten entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung.
-
Seite 2: Haftungsausschluss
Geschäftsführung: Ellen Raahede Secher, Dr.-Ing. Gerd Scheffel, Günter Schrank, Kees Veraart - Vorsitzender des Aufsichtsrates: Hansgeorg Greuner Italien: Parker Hannifin Manufacturing Srl • SSD SBC • Electromechanical Automation • Via Gounod, 1 I-20092 Cinisello Balsamo (MI), Italy Tel.: +39 (0)2 361081 • Fax: +39 (0)2 36108400 E-mail: sales.automation@parker.com mailto:sales.sbc@parker.com •... -
Seite 3: Hinweis Zu Den Unterlagen
C3 ServoManager Parker EME 1. Hinweis zu den Unterlagen Compax3 - Diese Kurzanleitung enthält nur die wichtigsten Informationen; detaillierte Infor- Kurzanleitung mationen finden Sie in den Hilfe - Dateien der einzelnen Compax3 Gerätetypen. Compax3 - Download Seite: http://solutions.parker.com/c3_Support Hie finden Sie den Compax3 ServoManager, Firmware, Feldbusdateien, Targets und Applikationsbeispiele. -
Seite 4: Inhaltsverzeichnis
Einsatzbedingungen für den CE - konformen Betrieb ......9 EG - Konformitätserklärung Compax3F ..........10 3. Gerätebeschreibung Compax3F ............11 Auslieferzustand ..................11 Stecker und Anschlussbelegung Compax3 Fluid ....... 11 3.2.1. Bedeutung der Frontplatten-LEDs (über X10) ..........11 3.2.2. Stecker und Anschlussbelegung ..............12 3.2.3. -
Seite 5: Einleitung
Einleitung Parker EME 2. Einleitung In diesem Kapitel finden Sie Gerätezuordnung Compax3 Fluid ..................5 Lieferumfang ........................5 Typenschild Compax3 Fluid....................5 Verpackung, Transport, Lagerung ..................7 Sicherheitshinweise ......................8 Garantiebedingungen ......................9 Einsatzbedingungen für den CE - konformen Betrieb ............9 EG - Konformitätserklärung Compax3F ................ -
Seite 6: Typenschild Compax3 Fluid
Einleitung Hydraulikregler Typenschild Compax3 Fluid Die genaue Bezeichnung des Gerätes finden Sie auf dem Typenschild, welches sich auf der rechten Geräteseite befindet: Compax3 Fluid - Typenschild: Erläuterung: Gerätebezeichnung: Die komplette Bestell - Bezeichnung des Geräts (2, 6 - 9...) (Kategorie-Nr.) C3: Abkürzung für Compax3... -
Seite 7: Verpackung, Transport, Lagerung
Einleitung Parker EME Verpackung, Transport, Lagerung Verpackungsmaterial und Transport Vorsicht! Die Verpackung ist brennbar; bei unsachgemäßer Entsorgung durch Verbrennung können tödlich wirkende Rauchgase entstehen. Die Verpackung ist für den Fall der Rücksendung aufzubewahren. Unsachgemäße oder falsche Verpackung kann zu Transportschäden führen. -
Seite 8: Sicherheitshinweise
Einleitung Hydraulikregler Sicherheitshinweise In diesem Kapitel finden Sie Allgemeine Gefahren ......................8 Sicherheitsbewußtes Arbeiten ................... 8 Spezielle Sicherheitshinweise ................... 8 2.5.1. Allgemeine Gefahren Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise Das beschriebene Gerät ist nach dem Stand der Technik gebaut und ist betriebssicher. -
Seite 9: Garantiebedingungen
Schütze,...) vorbeiführen. Netzfilterausgangsleitung nicht parallel zu Lastleitungen verlegen. Zubehör: Verwenden Sie nur das von Parker empfohlene Zubehör Schirme aller Kabel beidseitig großflächig kontaktieren! Warnung: Dies ist ein Produkt der eingeschränkten Vertriebsklasse nach EN 61000-6-4. In einer Wohnumwelt kann dieses Produkt hochfrequente Störungen verursachen, in deren Fall der Anwender aufgefordert werden kann, geeignete Maßnahmen zu ergreifen. -
Seite 10: Eg - Konformitätserklärung Compax3F
Einleitung Hydraulikregler EG - Konformitätserklärung Compax3F 190-121100N11 2017-08... -
Seite 11: Gerätebeschreibung Compax3F
Parker EME 3. Gerätebeschreibung Compax3F In diesem Kapitel finden Sie Auslieferzustand ......................11 Stecker und Anschlussbelegung Compax3 Fluid ............. 11 Auslieferzustand Compax3 wird ohne Konfiguration ausgeliefert! Nach dem Einschalten von 24VDC wird dies durch Blinken der roten LED angezeigt; die grüne LED ist dabei aus. -
Seite 12: Stecker Und Anschlussbelegung
Gerätebeschreibung Compax3F Hydraulikregler 3.2.2. Stecker und Anschlussbelegung Analoge Eingänge Analoge Ausgänge 24VDC Versorgung RS232/RS485 2. Gebersystem Ein-/Ausgänge 1. Gebersystem Achtung! Schalten Sie vor dem Verdrahten die Geräte spannungsfrei! 190-121100N11 2017-08... -
Seite 13: Stecker Und Anschlussbelegung Komplett
Gerätebeschreibung Compax3F Parker EME 3.2.3. Stecker und Anschlussbelegung komplett Die Bestückung der einzelnen Stecker ist abhängig von der Compax3- Detailliert: Ausbaustufe. Teilweise ist die Belegung von der bestückten Compax3 - Option abhängig. Compax3F X20/1 X10/1 X10/1 X10/1 RS485 +5V RS485 +5V... -
Seite 14: Analog Input (Stecker X1)
Gerätebeschreibung Compax3F Hydraulikregler 3.2.4. Analog Input (Stecker X1) Stecker Bez. Combicon 3,81mm; female X1 Pin connector Versorgung Sensor 0 Versorgung Sensor 0 IN0+ Signal Sensor 0 + IN0- Signal Sensor 0 - Versorgung Sensor 1 Versorgung Sensor 1 IN1 + Signal Sensor 1 + IN1 - Signal Sensor 1 -... -
Seite 15: Analog Output (Stecker X2)
Das Kabel muss flächig geschirmt und mit dem Compax3 – Gehäuse verbunden werden. Nutzen Sie dafür die im Lieferumfang enthaltenen Kabelschellen/Schirmklemmen. 3.2.5.1 Beschaltung der analogen Ausgänge Ausgang I/U Aout0 Ausgang Iout0 Compax3 Fluid Compax3 Fluid X2/9 Iout0 X2/1 I/Uout0 +/-100mA* +/-10V 0...20mA*... -
Seite 16: Spannungsversorgung (Stecker X3)
Gerätebeschreibung Compax3F Hydraulikregler 3.2.6. Spannungsversorgung (Stecker X3) Stecker Bez. Combicon 5mm X3 Pin +24V +24VDC (Versorgung) GND24V Spannungsversorgung 24VDC Reglertyp Compax3 F001 D2 Spannungsbereich 21 - 27VDC Netzteil mit Einschaltstrombegrenzung, da kapazitive Last Sicherung K-Automat oder "träge Sicherung", da kapazitive Last Stromaufnahme des Geräts 0,8A (max. -
Seite 17: Analog- / Encoder (Stecker X11)
Gerätebeschreibung Compax3F Parker EME 3.2.8. Analog- / Encoder (Stecker X11) Folgende Positions Sensoren können über X11 angeschlossen werden: RS422 Encoder (max. 5MHz, (Spur A oder B) oder Schritt/Richtung) SSI (RS422) Start / Stop (Time of Flight, RS422) ... -
Seite 18: Digitale Ein-/Ausgänge (Stecker X12)
Gerätebeschreibung Compax3F Hydraulikregler 3.2.9. Digitale Ein-/Ausgänge (Stecker X12) Pin X12 Ein- / I/O / X12 Ausgang High Density/Sub D Ausgang +24VDC Ausgang (max. 340mA) Ausgang 0 (max. 100mA) Ausgang 1 (max. 100mA) Ausgang 2 (max. 100mA) Ausgang 3 (max. 100mA) Eingang 0 Eingang 1 Eingang 2... -
Seite 19: Feedback (Stecker X13)
Gerätebeschreibung Compax3F Parker EME 3.2.10. Feedback (Stecker X13) Folgende Positions Sensoren können über X13 angeschlossen werden: 1VSS SinusCosinus (max. 400Hz) RS422 Encoder (max. 5MHz (Spur A oder B), oder Schritt/Richtung) SSI (RS422) Start / Stop (Time of Flight, RS422) ... -
Seite 20: Montage Und Abmessungen
Gerätebeschreibung Compax3F Hydraulikregler 3.2.11. Montage und Abmessungen Befestigung: 3 Inbusschrauben M5 oder durch direktes Aufschnappen auf eine 35 mm Tragschiene (gemäß DIN EN 50 022), Montagematerial: DIN - Schienenclip und Abstandshalter im Lieferumfang enthalten - Set ZBH02/04 Angaben in mm 190-121100N11 2017-08... -
Seite 21: Technische Daten
Technische Daten Parker EME 4. Technische Daten Spannungsversorgung 24VDC Reglertyp Compax3 F001 D2 Spannungsbereich 21 - 27VDC Netzteil mit Einschaltstrombegrenzung, da kapazitive Last Sicherung K-Automat oder "träge Sicherung", da kapazitive Last Stromaufnahme des Geräts 0,8A (max. 1,5A) Stromaufnahme insgesamt 0,8A+Summenbelastung der digitalen Ausgänge Welligkeit <1Vss... -
Seite 22: Ul-Zulassung
Technische Daten Hydraulikregler EMV - Grenzwerte EMV-Störaussendung Grenzwerte nach EN 61000-6-4: 2001 für Industriebereich EMV-Störfestigkeit Grenzwerte nach EN 61000-6-2: 2001 für Industriebereich Umweltbedingungen Compax3F Allgemeine Umweltbedingungen Nach EN 60 721-3-1 bis 3-3 Klima (Temperatur/Luftfeuchte/Luftdruck): Klasse 3K3 Zulässige Umgebungstemperaturen: Betrieb 0 bis +45 °C Klasse 3K3 Lagerung –25 bis +70 °C... -
Seite 23: Index
Einsatzbedingungen für den CE - konformen Betrieb • 9 Feedback (Stecker X13) • 19 Garantiebedingungen • 9 Gerätebeschreibung Compax3F • 11 Gerätezuordnung Compax3 Fluid • 5 Hinweis zu den Unterlagen • 3 Lieferumfang • 5 Montage und Abmessungen • 20 Pegel • 18 RS232 / RS485 Schnittstelle (Stecker X10) •... - Seite 24 Index Hydraulikregler 190-121100N11 2017-08...
