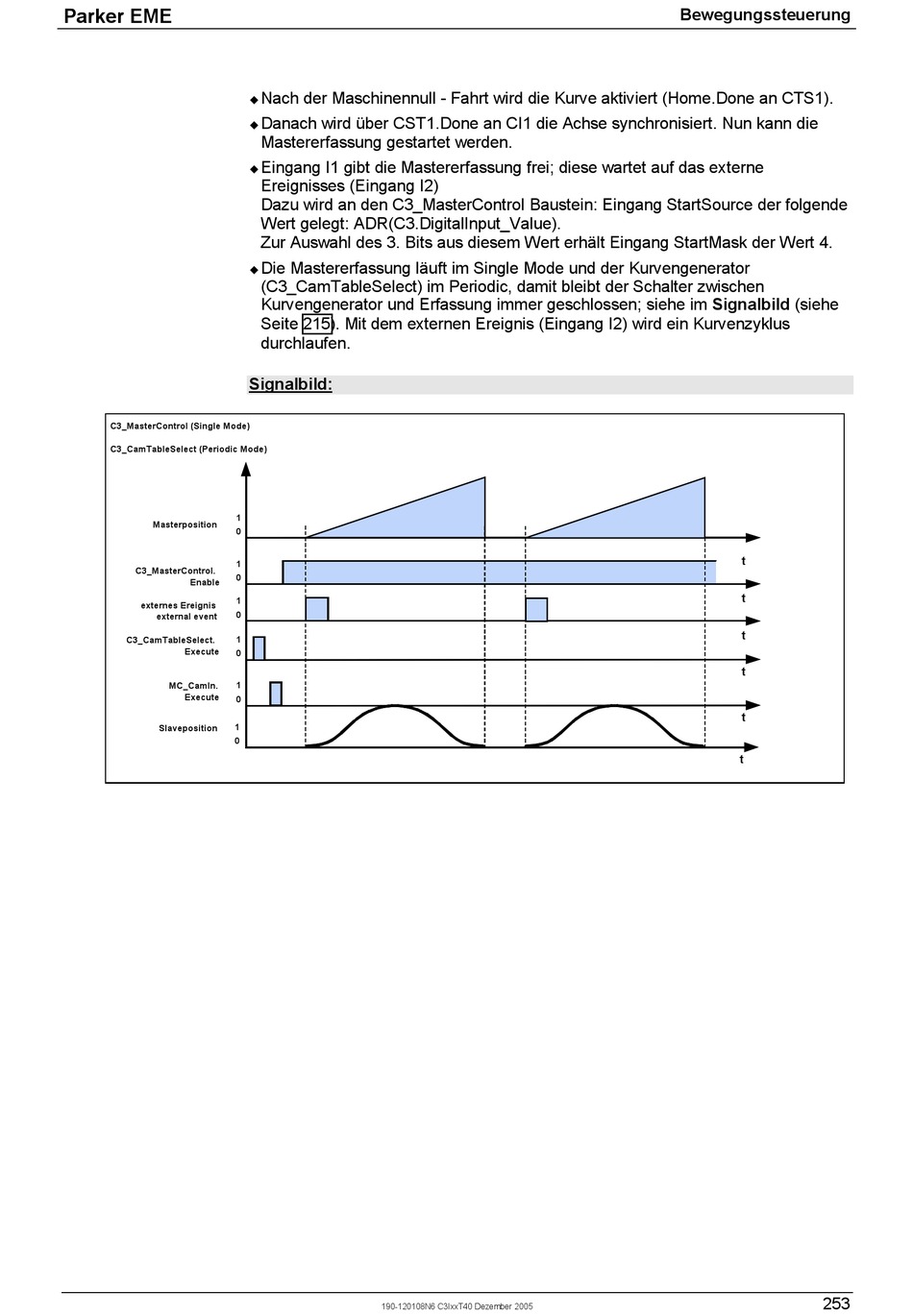

Parker Compax3 IxxT40 Bedienungsanleitung Seite 253

Parker EME
C3_MasterControl (Single Mode)
C3_CamTableSelect (Periodic Mode)
1
Masterposition
0
1
C3_MasterControl.
0
Enable
1
externes Ereignis
0
external event
C3_CamTableSelect. 1
Execute
0
1
MC_CamIn.
Execute
0
1
Slaveposition
0
Nach der Maschinennull - Fahrt wird die Kurve aktiviert (Home.Done an CTS1).
!
Danach wird über CST1.Done an CI1 die Achse synchronisiert. Nun kann die
!
Mastererfassung gestartet werden.
Eingang I1 gibt die Mastererfassung frei; diese wartet auf das externe
!
Ereignisses (Eingang I2)
Dazu wird an den C3_MasterControl Baustein: Eingang StartSource der folgende
Wert gelegt: ADR(C3.DigitalInput_Value).
Zur Auswahl des 3. Bits aus diesem Wert erhält Eingang StartMask der Wert 4.
Die Mastererfassung läuft im Single Mode und der Kurvengenerator
!
(C3_CamTableSelect) im Periodic, damit bleibt der Schalter zwischen
Kurvengenerator und Erfassung immer geschlossen; siehe im Signalbild (siehe
Seite 215). Mit dem externen Ereignis (Eingang I2) wird ein Kurvenzyklus
durchlaufen.
Signalbild:
190-120108N6 C3IxxT40 Dezember 2005
Bewegungssteuerung
t
t
t
t
t
t
253
