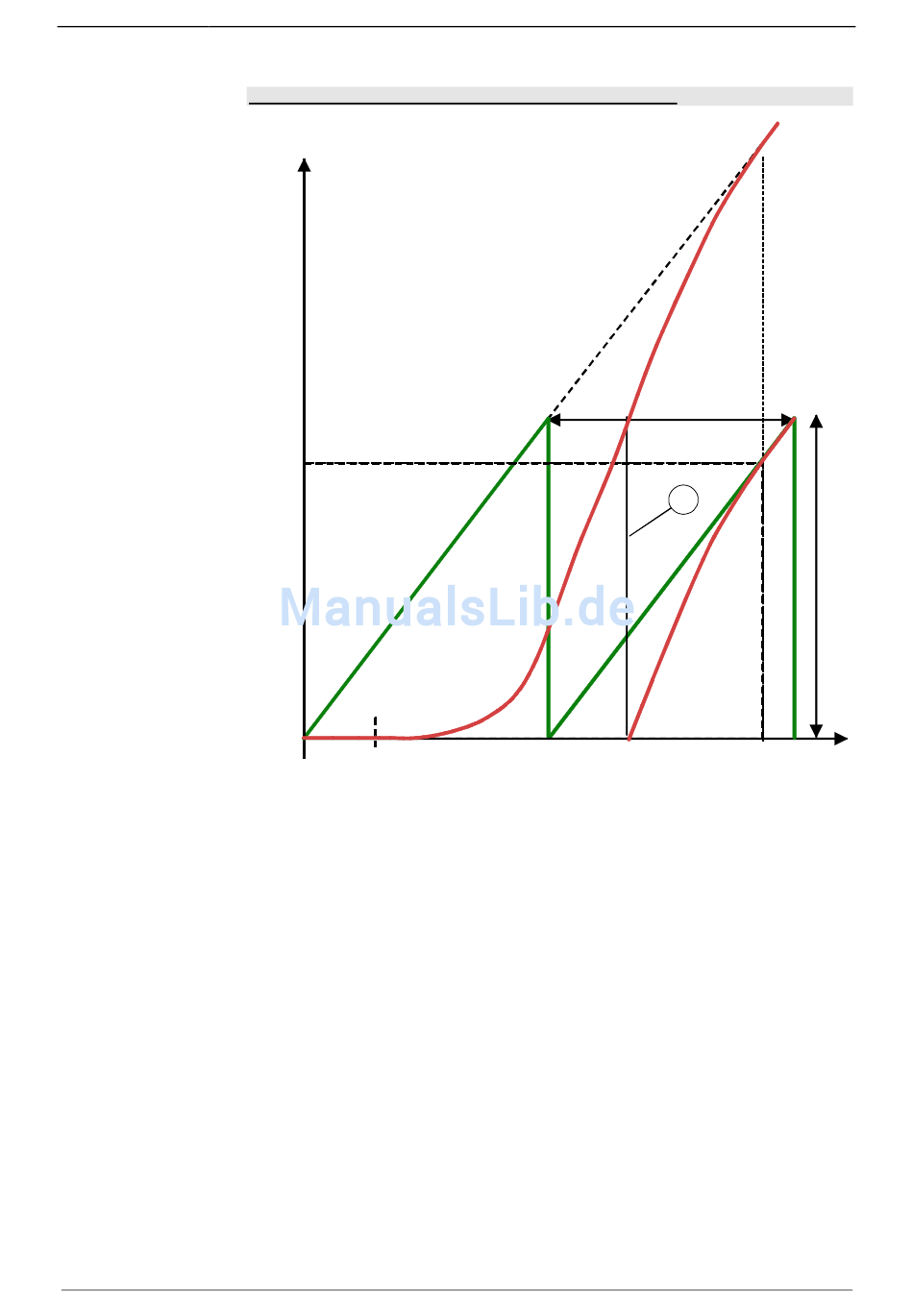

Beispiel: Überblendfunktion über mehrere Kurvenzklen
S
S S
Sa
0
ME
SS: Slave - Synchronposition
Sa: aktuelle Slaveposition vor dem Kurvenstart
ME: Master - Einkoppelposition = 60°
MS: Master - Synchronposition = 700°
MT: Mastertaktstrecke = 360°
ST: Slavetaktstrecke
1: In der Anzeige wird der Slave - Sollwert an dieser Stelle zurückgesetzt.
190-120108N6 C3IxxT40 Dezember 2005
Bewegungssteuerung
M T
1
S T
M
MS
