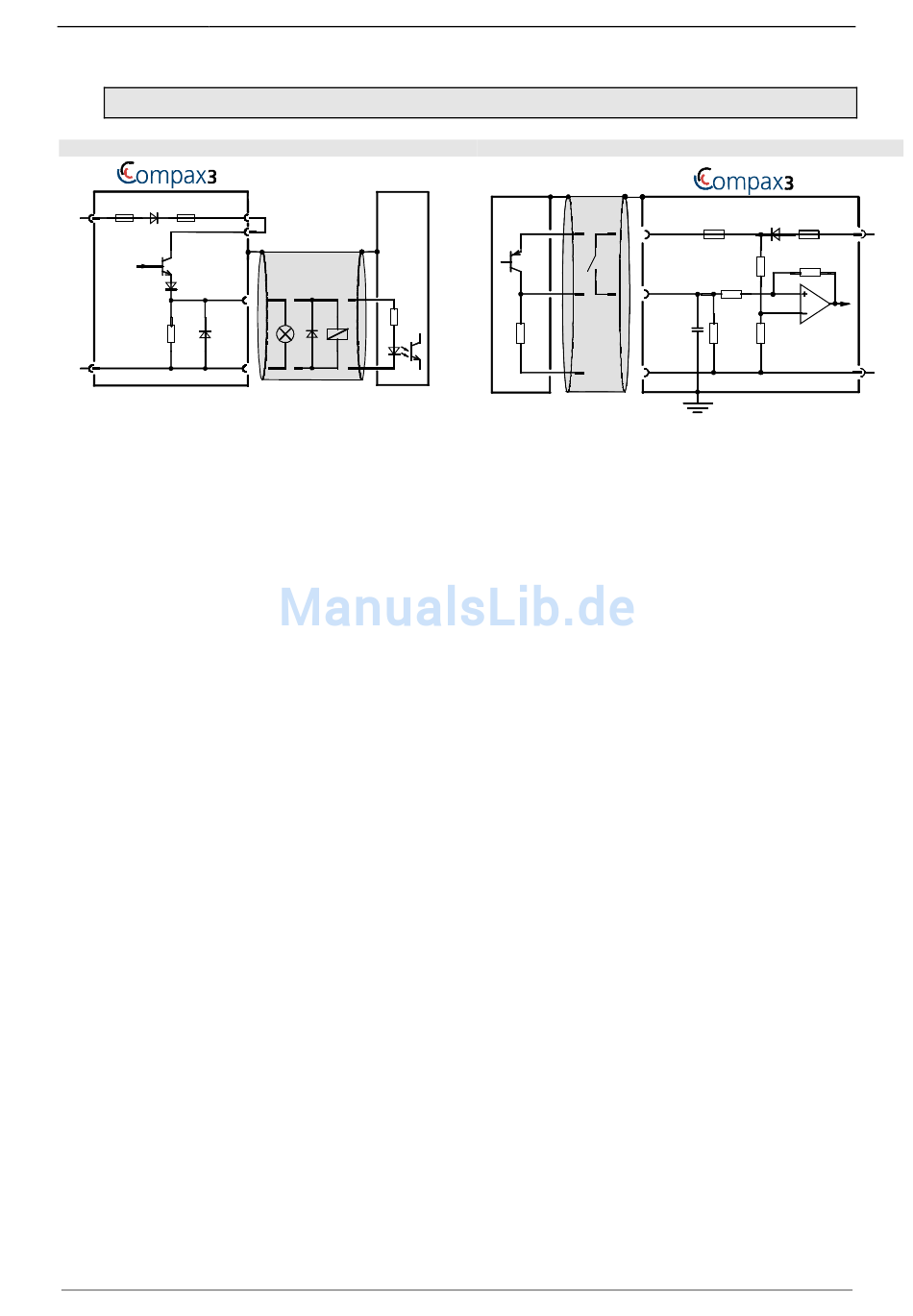

Beschaltung der digitalen Ausgänge
F1 F2
24V X12/1
X4/1
X12/11
X12/2
18.2K Ω
X4/2
0V
X12/15
Das Schaltungsbeispiel gilt für alle digitalen Ausgänge!
Die Ausgänge sind kurzschlusssicher; bei Kurzschluss
wird ein Fehler generiert.
F1: träge Sicherung
F2: flinke elektronische Sicherung; rückstellbar durch 24VDC Aus-/Einschalten.
Beschaltung der digitalen Aus-/Eingänge
SPS/
PLC
190-120108N6 C3IxxT40 Dezember 2005
Gerätebeschreibung Compax3
Beschaltung der digitalen Eingänge
SPS/PLC
X12/1
X12/6
X12/15
Das Schaltungsbeispiel gilt für alle digitalen Eingänge!
X4/1
F1
F2
Ω
100K
22K Ω
Ω
22K
10nF
22K Ω 10K Ω
X4/2
24V
0V
