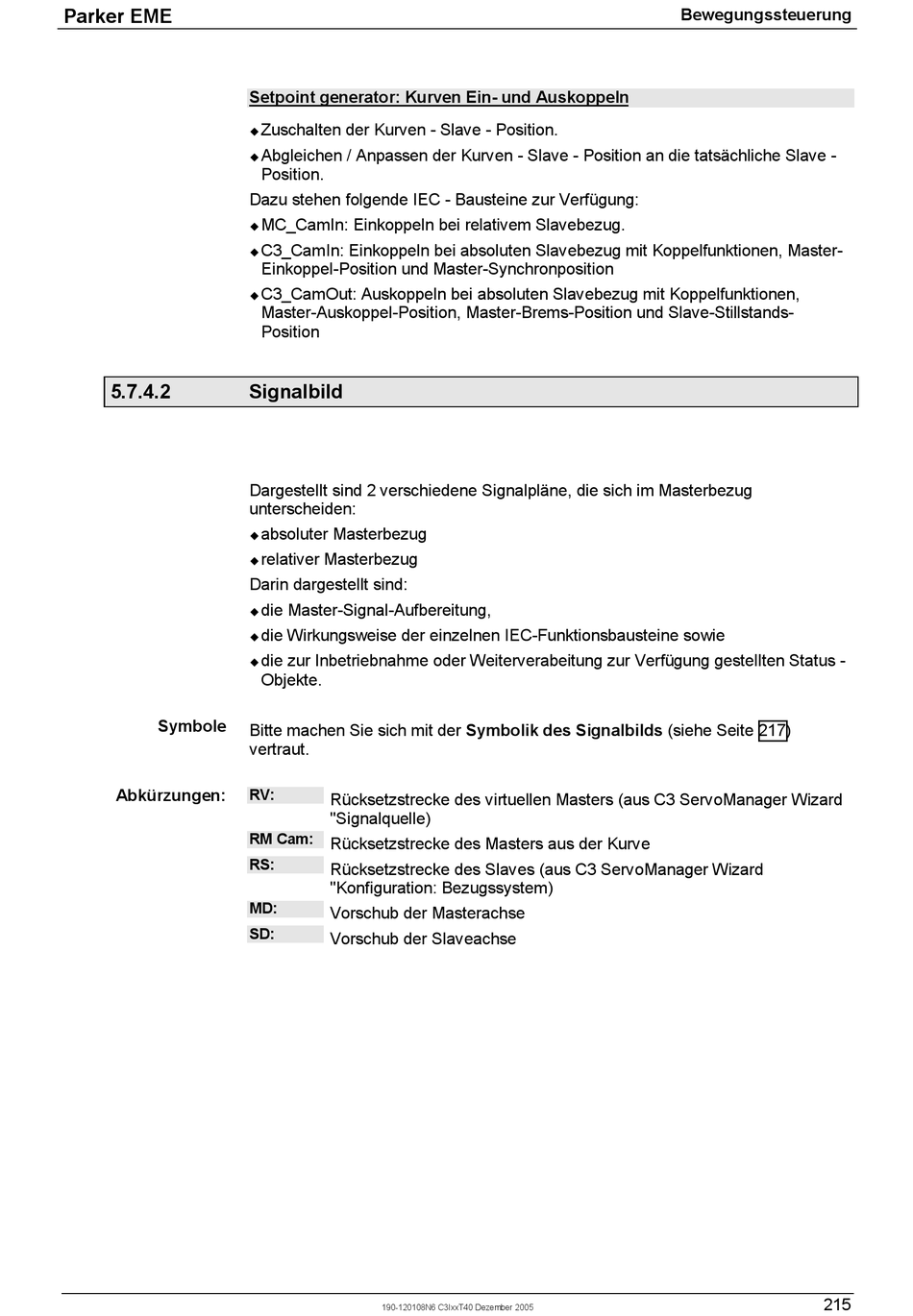

Parker EME
5.7.4.2
Symbole
Abkürzungen:
Setpoint generator: Kurven Ein- und Auskoppeln
Zuschalten der Kurven - Slave - Position.
!
Abgleichen / Anpassen der Kurven - Slave - Position an die tatsächliche Slave -
!
Position.
Dazu stehen folgende IEC - Bausteine zur Verfügung:
MC_CamIn: Einkoppeln bei relativem Slavebezug.
!
C3_CamIn: Einkoppeln bei absoluten Slavebezug mit Koppelfunktionen, Master-
!
Einkoppel-Position und Master-Synchronposition
C3_CamOut: Auskoppeln bei absoluten Slavebezug mit Koppelfunktionen,
!
Master-Auskoppel-Position, Master-Brems-Position und Slave-Stillstands-
Position
Signalbild
Dargestellt sind 2 verschiedene Signalpläne, die sich im Masterbezug
unterscheiden:
absoluter Masterbezug
!
relativer Masterbezug
!
Darin dargestellt sind:
die Master-Signal-Aufbereitung,
!
die Wirkungsweise der einzelnen IEC-Funktionsbausteine sowie
!
die zur Inbetriebnahme oder Weiterverabeitung zur Verfügung gestellten Status -
!
Objekte.
Bitte machen Sie sich mit der Symbolik des Signalbilds (siehe Seite 217)
vertraut.
RV:
Rücksetzstrecke des virtuellen Masters (aus C3 ServoManager Wizard
"Signalquelle)
RM Cam:
Rücksetzstrecke des Masters aus der Kurve
RS:
Rücksetzstrecke des Slaves (aus C3 ServoManager Wizard
"Konfiguration: Bezugssystem)
MD:
Vorschub der Masterachse
SD:
Vorschub der Slaveachse
190-120108N6 C3IxxT40 Dezember 2005
Bewegungssteuerung
215
