Bewegungssteuerung

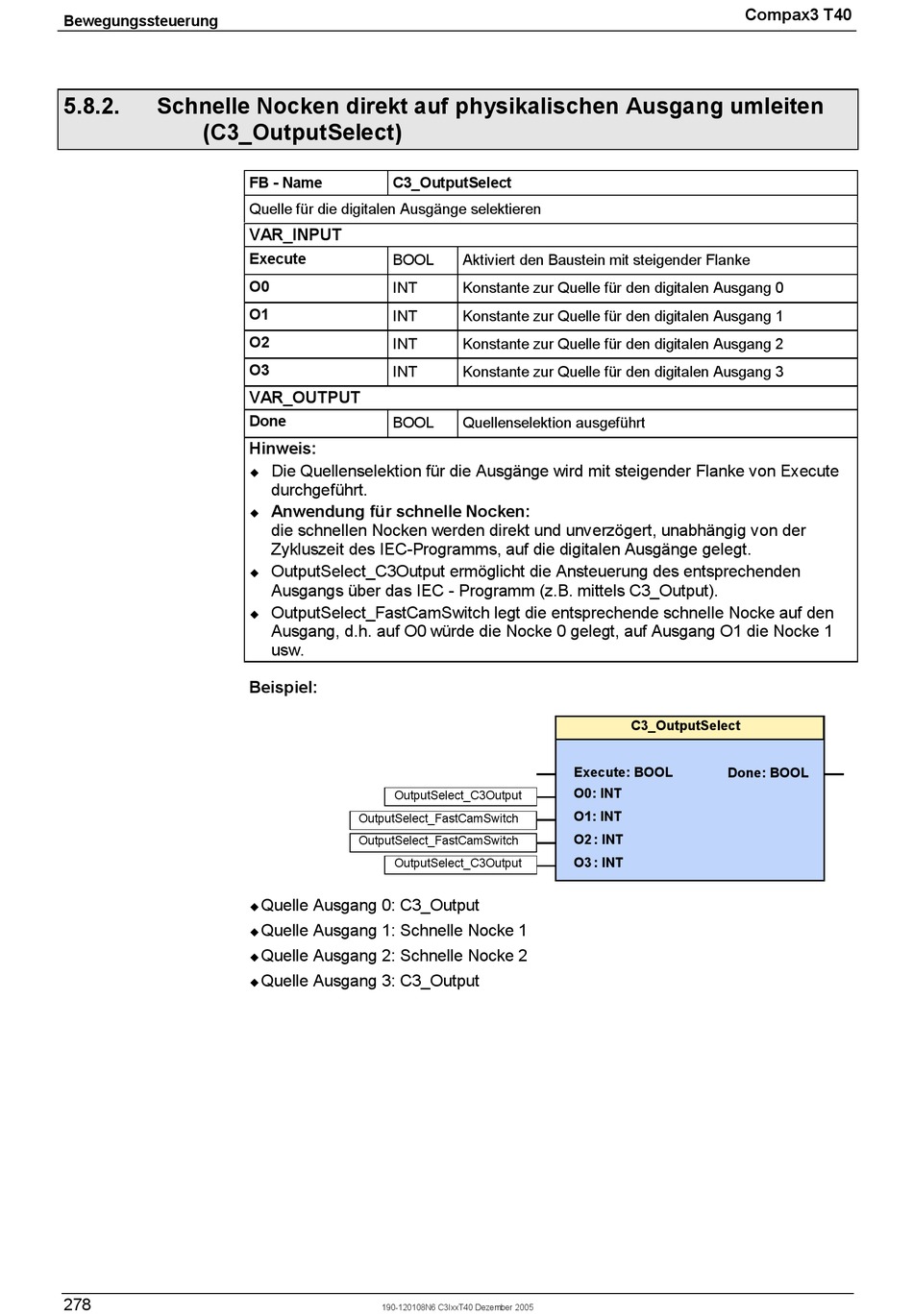

5.8.2.
Schnelle Nocken direkt auf physikalischen Ausgang umleiten
(C3_OutputSelect)
278
FB - Name
C3_OutputSelect
Quelle für die digitalen Ausgänge selektieren
VAR_INPUT
Execute
BOOL
O0
INT
O1
INT
O2
INT
O3
INT
VAR_OUTPUT
Done
BOOL
Hinweis:
Die Quellenselektion für die Ausgänge wird mit steigender Flanke von Execute
!
durchgeführt.
Anwendung für schnelle Nocken:
!
die schnellen Nocken werden direkt und unverzögert, unabhängig von der
Zykluszeit des IEC-Programms, auf die digitalen Ausgänge gelegt.
OutputSelect_C3Output ermöglicht die Ansteuerung des entsprechenden
!
Ausgangs über das IEC - Programm (z.B. mittels C3_Output).
OutputSelect_FastCamSwitch legt die entsprechende schnelle Nocke auf den
!
Ausgang, d.h. auf O0 würde die Nocke 0 gelegt, auf Ausgang O1 die Nocke 1
usw.
Beispiel:
OutputSelect_C3Output
OutputSelect_FastCamSwitch
OutputSelect_FastCamSwitch
OutputSelect_C3Output
Quelle Ausgang 0: C3_Output
!
Quelle Ausgang 1: Schnelle Nocke 1
!
Quelle Ausgang 2: Schnelle Nocke 2
!
Quelle Ausgang 3: C3_Output
!
190-120108N6 C3IxxT40 Dezember 2005
Aktiviert den Baustein mit steigender Flanke
Konstante zur Quelle für den digitalen Ausgang 0
Konstante zur Quelle für den digitalen Ausgang 1
Konstante zur Quelle für den digitalen Ausgang 2
Konstante zur Quelle für den digitalen Ausgang 3
Quellenselektion ausgeführt
C3_OutputSelect
Execute: BOOL
O0: INT
O1: INT
O2 : INT
O3 : INT
Compax3 T40
Done: BOOL
