Gerätebeschreibung Compax3

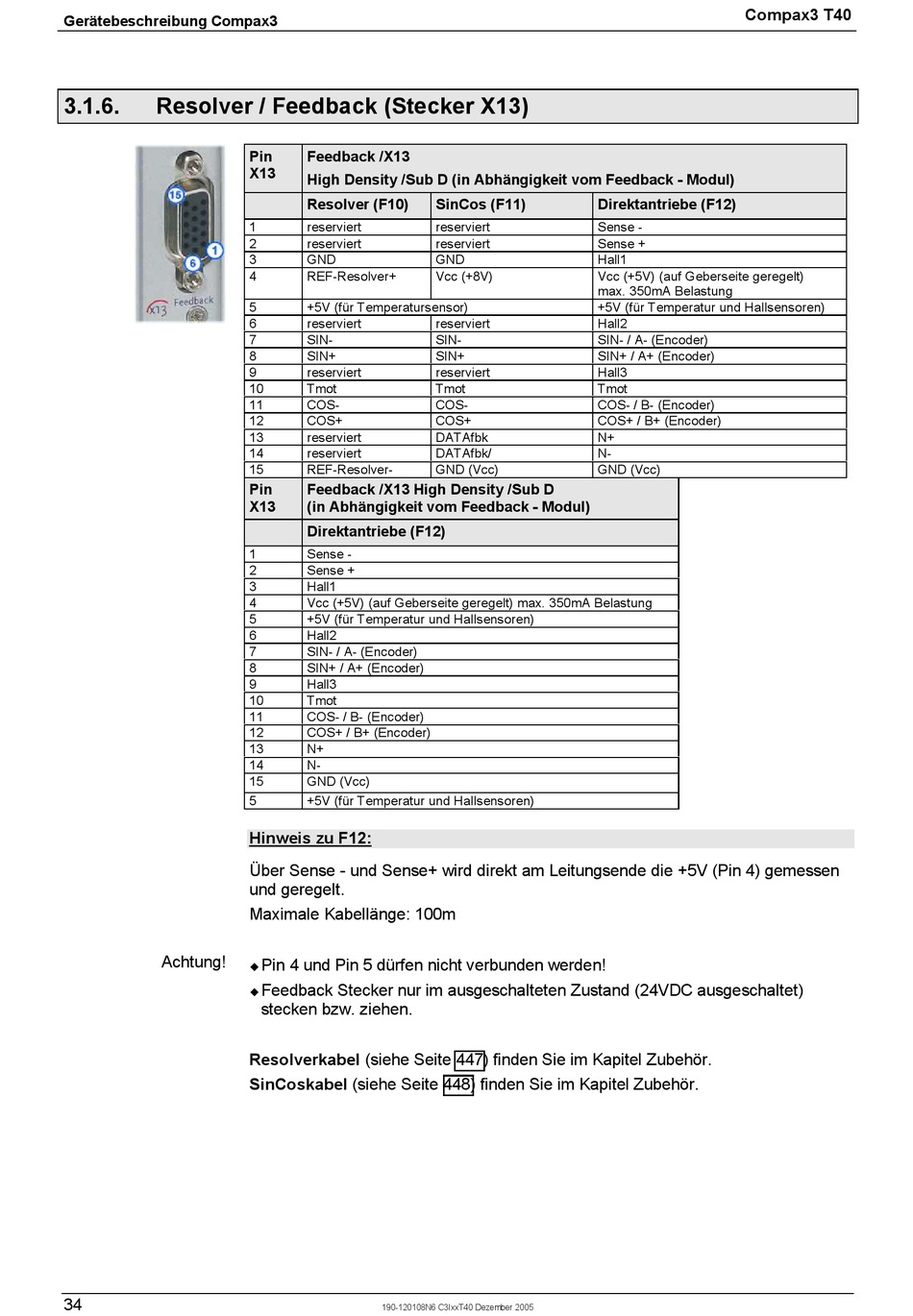

3.1.6.
Resolver / Feedback (Stecker X13)
Achtung!
34
Pin
Feedback /X13
X13
High Density /Sub D (in Abhängigkeit vom Feedback - Modul)
Resolver (F10)
1
reserviert
2
reserviert
3
GND
4
REF-Resolver+
5
+5V (für Temperatursensor)
6
reserviert
7
SIN-
8
SIN+
9
reserviert
10
Tmot
11
COS-
12
COS+
13
reserviert
14
reserviert
15
REF-Resolver-
Pin
Feedback /X13 High Density /Sub D
X13
(in Abhängigkeit vom Feedback - Modul)
Direktantriebe (F12)
1
Sense -
2
Sense +
3
Hall1
4
Vcc (+5V) (auf Geberseite geregelt) max. 350mA Belastung
5
+5V (für Temperatur und Hallsensoren)
6
Hall2
7
SIN- / A- (Encoder)
8
SIN+ / A+ (Encoder)
9
Hall3
10
Tmot
11
COS- / B- (Encoder)
12
COS+ / B+ (Encoder)
13
N+
14
N-
15
GND (Vcc)
5
+5V (für Temperatur und Hallsensoren)
Hinweis zu F12:
Über Sense - und Sense+ wird direkt am Leitungsende die +5V (Pin 4) gemessen
und geregelt.
Maximale Kabellänge: 100m
Pin 4 und Pin 5 dürfen nicht verbunden werden!
!
Feedback Stecker nur im ausgeschalteten Zustand (24VDC ausgeschaltet)
!
stecken bzw. ziehen.
Resolverkabel (siehe Seite 447) finden Sie im Kapitel Zubehör.
SinCoskabel (siehe Seite 448) finden Sie im Kapitel Zubehör.
190-120108N6 C3IxxT40 Dezember 2005
SinCos (F11)
Direktantriebe (F12)
reserviert
Sense -
reserviert
Sense +
GND
Hall1
Vcc (+8V)
Vcc (+5V) (auf Geberseite geregelt)
max. 350mA Belastung
+5V (für Temperatur und Hallsensoren)
reserviert
Hall2
SIN-
SIN- / A- (Encoder)
SIN+
SIN+ / A+ (Encoder)
reserviert
Hall3
Tmot
Tmot
COS-
COS- / B- (Encoder)
COS+
COS+ / B+ (Encoder)
DATAfbk
N+
DATAfbk/
N-
GND (Vcc)
GND (Vcc)
Compax3 T40
