Parker EME
Beispiel 2:
Maßeinheit: Grad
Getriebeübersetzung 70:4 => 4 Lastumdrehungen = 70 Motorumdrehungen
Weg pro Motorumdrehung = 4/70 * 360° = 20,571 428 5 ...° (nicht exakt
darstellbare Zahl)
Statt dieser Zahl haben Sie die Möglichkeit den Zusammenhang exakt als Zähler
und Nenner einzugeben:
Weg pro Motorumdrehung = 144/7
Im Endlosbetrieb und im Rücksetzbetrieb entsteht dadurch auch bei längerer
Bewegung in eine Richtung kein Drift.

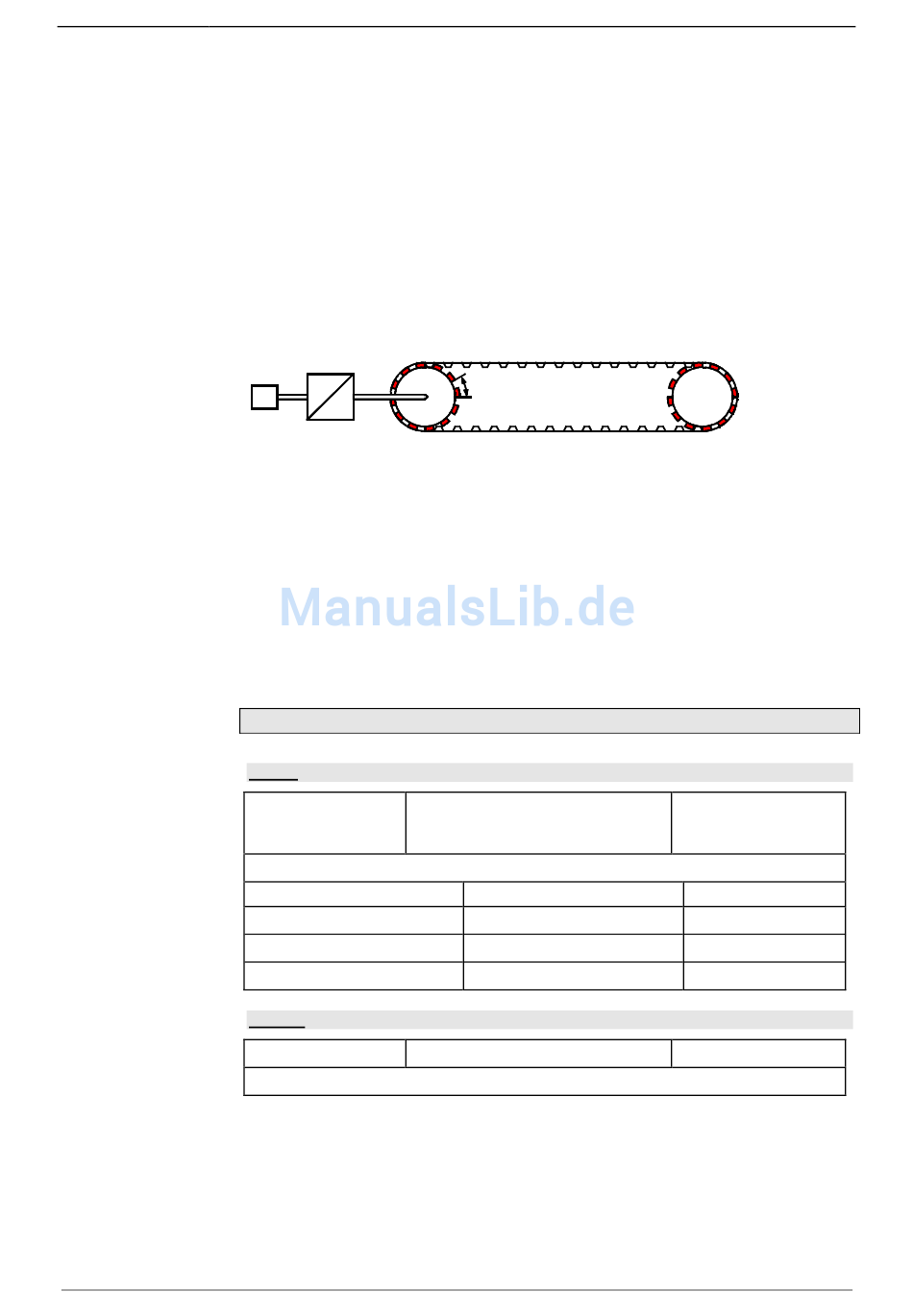

Förderband
7
4
7
M
4
Maßeinheit: mm
Getriebeübersetzung 7:4 => 4 Lastumdrehungen = 7 Motorumdrehungen
Zahnzahl Ritzel: 12
Zahnabstand: 10mm
Weg pro Motorumdrehung = 4/7 * 12 * 10mm = 68,571 428 5 ... mm (nicht exakt
darstellbare Zahl)
Statt dieser Zahl haben Sie die Möglichkeit den Zusammenhang exakt als Zähler
und Nenner einzugeben:
Weg pro Motorumdrehung = 480/7mm
Bei exakt darstellbarem "Weg pro Motorumdrehung" geben Sie als Nenner 1 ein.
Weg pro Motorumdrehung /-pitch
Zähler
Einheit: Maßeinheit
Bereich: abhängig von der gewählten
Maßeinheit
Auflösung: 0,000 000 1 (7 Nachkommastellen)
Maßeinheit
Inkremente*
mm
Grad
Nenner
Einheit: -
Bereich: 1 ... 1 000 000
ganzzahliger Wert
* Bei Auswahl der Einheit "Inkremente" gilt diese nur für Positionswerte;
Geschwindigkeit, Beschleunigung und Ruck werden in diesem Fall in
Umdrehungen/s, Umdrehungen/s
Pitch/s
, Pitch/s
).
2
3
190-120108N6 C3IxxT40 Dezember 2005
10mm
Bereich
10 ... 1 000 000
0,010 000 0 ... 2000,000 000 0
0,010 000 0 ... 720,000 000 0
und Umdrehungen/s
2
Inbetriebnahme Compax3
Standardwert: abhängig
von der gewählten
Maßeinheit
Standardwert
1024
1,000 000 0
360,000 000 0
Standardwert: 1
angegeben (bzw. Pitch/s,
3
73
