Gerätebeschreibung Compax3
3.1.12.2
42

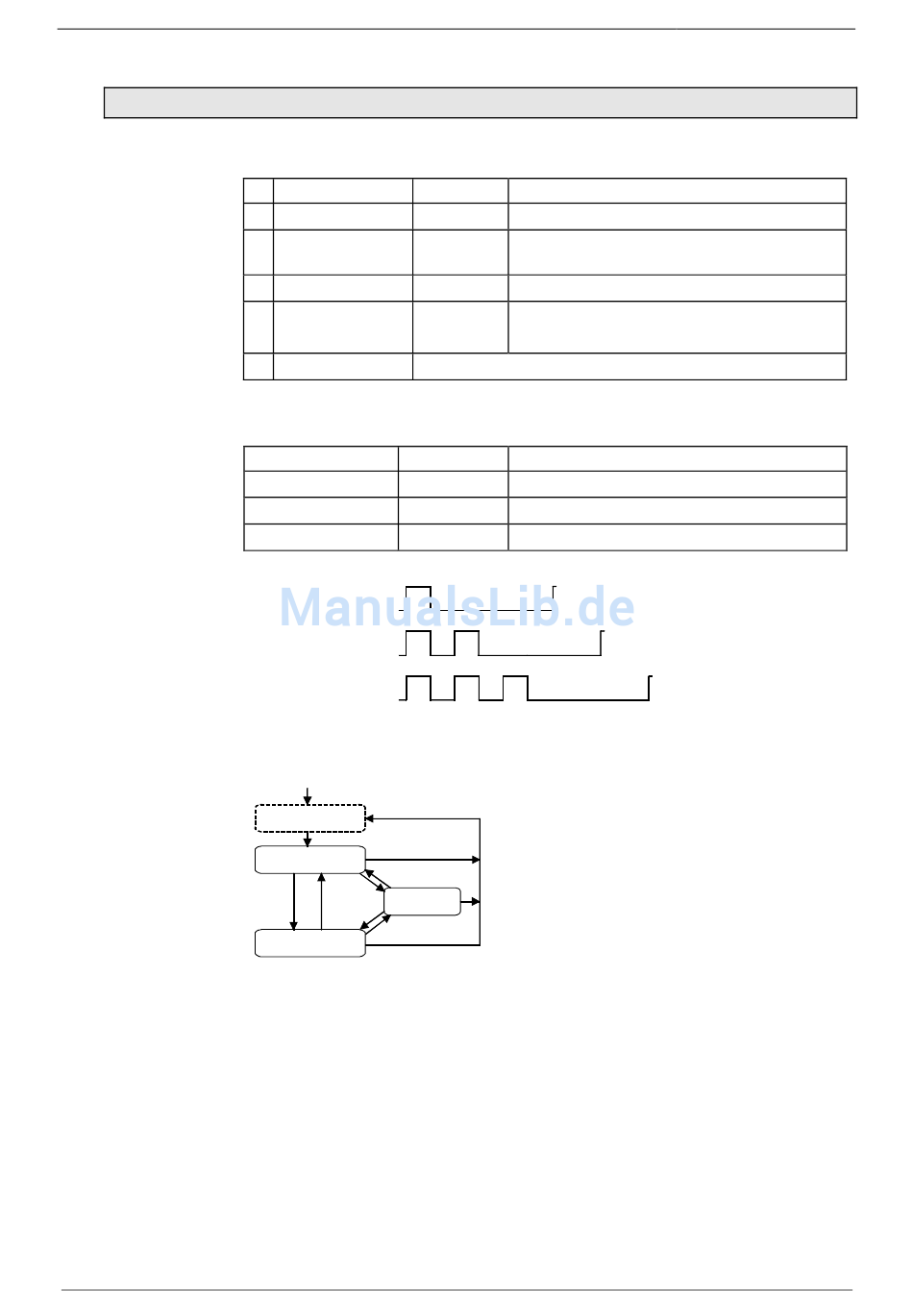

Bedeutung der Bus LEDs

LED (rot)
Nr Signal
Status
1
aus
Kein Fehler Der Bus ist in Betrieb
2
1-faches Blinken
Warnung
3
2-faches Blinken
Fehler
4
3-faches Blinken
Fehler
5
ein
Bus nicht aktiv
Bei mehreren Fehlern gleichzeitig wird der Fehler mit der größeren Nr. gemeldet.
LED grün
Signal
Status
1-faches Blinken
Stop
blinkt (gleichmäßig)
betriebsbereit Der Bus ist betriebsbereit (Pre-Operational)
ein
in Betrieb
1-faches Blinken
On
200ms
Off
2-faches Blinken
On
200ms 200ms
Off
3-faches Blinken
On
200ms 200ms
Off
CANopen Zustände
Power On
Initialisation
10, 11
Pre-Operational
8
7
Stopped
6
8
6
7
Operational
6: Start Remote Node
7: Stop Remote Node
8: Enter Pre-Operational State
10: Reset Node
11: Reset Communication
Der Zustand "Initialisation" ist kein fester Zustand, sondern nur Übergangs -
Zustand.
190-120108N6 C3IxxT40 Dezember 2005
Bedeutung
mindestens 1 Fehler-Zähler des CAN
Controllers hat einen Warn-Zustand erreicht.
Node Guarding Fehler
Sync Fehler
Puffer Überlauf (0x8110)
Bedeutung
Der Bus ist im Stop-Zustand (Stopped)
Der Bus ist in Betrieb (Operational)
1s
1s
1s
Compax3 T40
