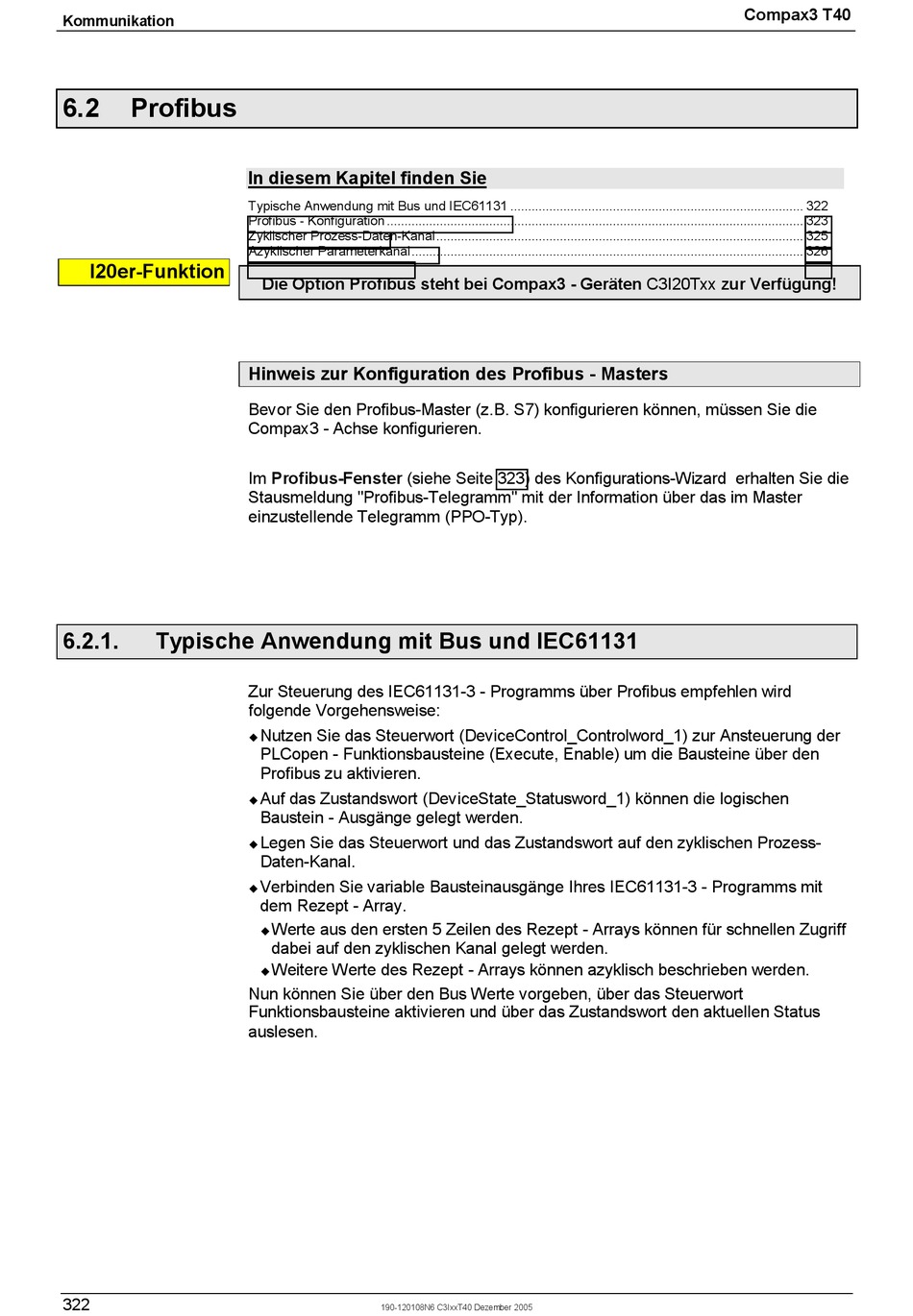

Kommunikation
6.2

Profibus

I20er-Funktion

6.2.1.

Typische Anwendung mit Bus und IEC61131

322
In diesem Kapitel finden Sie
Typische Anwendung mit Bus und IEC61131 ................................................................................... 322
Profibus - Konfiguration ...................................................................................................................... 323
Zyklischer Prozess-Daten-Kanal ........................................................................................................ 325
Azyklischer Parameterkanal ............................................................................................................... 326
Die Option Profibus steht bei Compax3 - Geräten C3I20Txx zur Verfügung!
Hinweis zur Konfiguration des Profibus - Masters
Bevor Sie den Profibus-Master (z.B. S7) konfigurieren können, müssen Sie die
Compax3 - Achse konfigurieren.
Im Profibus-Fenster (siehe Seite 323) des Konfigurations-Wizard erhalten Sie die
Stausmeldung "Profibus-Telegramm" mit der Information über das im Master
einzustellende Telegramm (PPO-Typ).
Zur Steuerung des IEC61131-3 - Programms über Profibus empfehlen wird
folgende Vorgehensweise:
Nutzen Sie das Steuerwort (DeviceControl_Controlword_1) zur Ansteuerung der
!
PLCopen - Funktionsbausteine (Execute, Enable) um die Bausteine über den
Profibus zu aktivieren.
Auf das Zustandswort (DeviceState_Statusword_1) können die logischen
!
Baustein - Ausgänge gelegt werden.
Legen Sie das Steuerwort und das Zustandswort auf den zyklischen Prozess-
!
Daten-Kanal.
Verbinden Sie variable Bausteinausgänge Ihres IEC61131-3 - Programms mit
!
dem Rezept - Array.
Werte aus den ersten 5 Zeilen des Rezept - Arrays können für schnellen Zugriff
!
dabei auf den zyklischen Kanal gelegt werden.
Weitere Werte des Rezept - Arrays können azyklisch beschrieben werden.
!
Nun können Sie über den Bus Werte vorgeben, über das Steuerwort
Funktionsbausteine aktivieren und über das Zustandswort den aktuellen Status
auslesen.
