Gerätebeschreibung Compax3
3.3.2.3
62

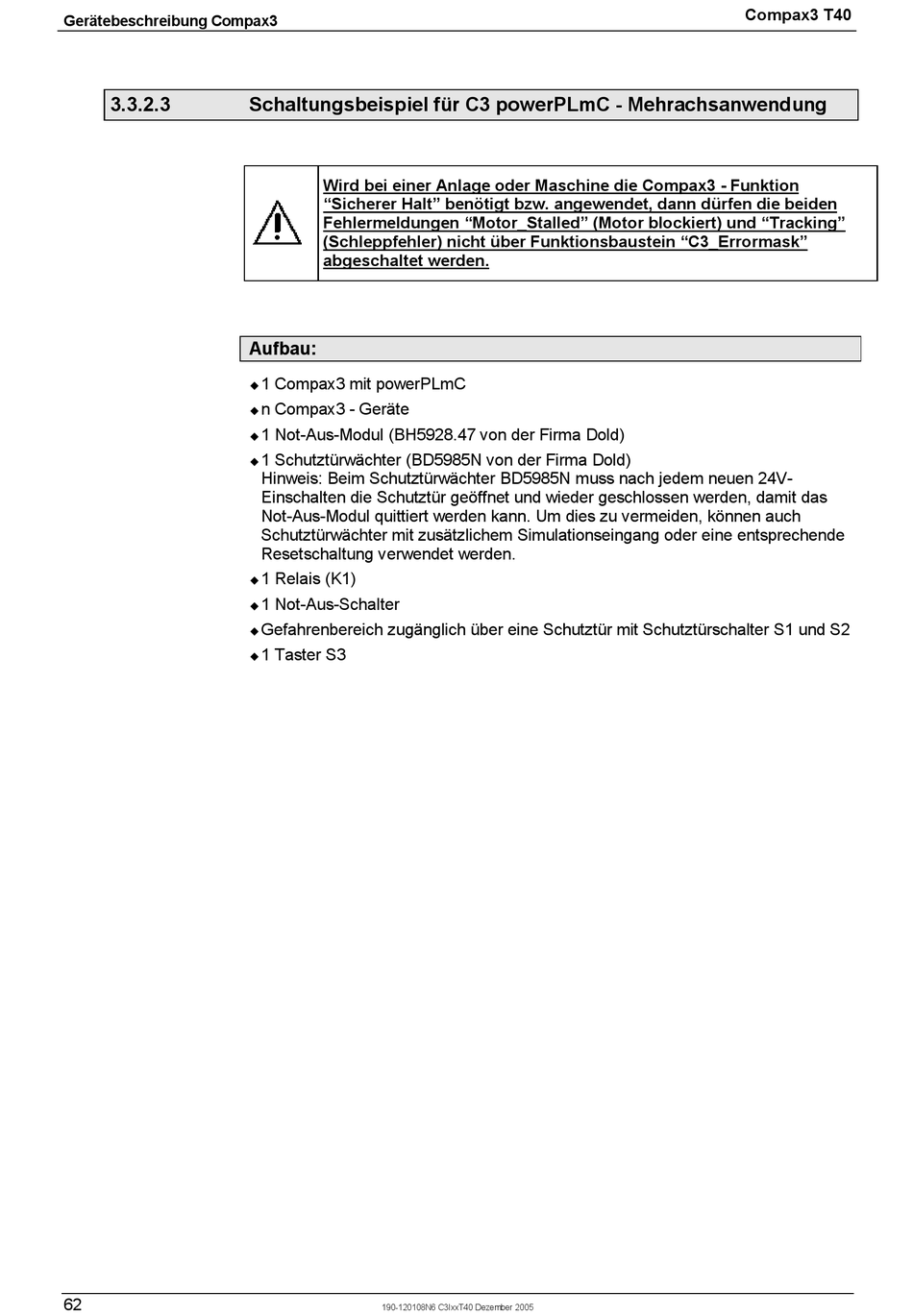

Schaltungsbeispiel für C3 powerPLmC - Mehrachsanwendung
Wird bei einer Anlage oder Maschine die Compax3 - Funktion
"Sicherer Halt" benötigt bzw. angewendet, dann dürfen die beiden
Fehlermeldungen "Motor_Stalled" (Motor blockiert) und "Tracking"
(Schleppfehler) nicht über Funktionsbaustein "C3_Errormask"
abgeschaltet werden.
Aufbau:
1 Compax3 mit powerPLmC
!
n Compax3 - Geräte
!
1 Not-Aus-Modul (BH5928.47 von der Firma Dold)
!
1 Schutztürwächter (BD5985N von der Firma Dold)
!
Hinweis: Beim Schutztürwächter BD5985N muss nach jedem neuen 24V-
Einschalten die Schutztür geöffnet und wieder geschlossen werden, damit das
Not-Aus-Modul quittiert werden kann. Um dies zu vermeiden, können auch
Schutztürwächter mit zusätzlichem Simulationseingang oder eine entsprechende
Resetschaltung verwendet werden.
1 Relais (K1)
!
1 Not-Aus-Schalter
!
Gefahrenbereich zugänglich über eine Schutztür mit Schutztürschalter S1 und S2
!
1 Taster S3
!
190-120108N6 C3IxxT40 Dezember 2005
Compax3 T40
