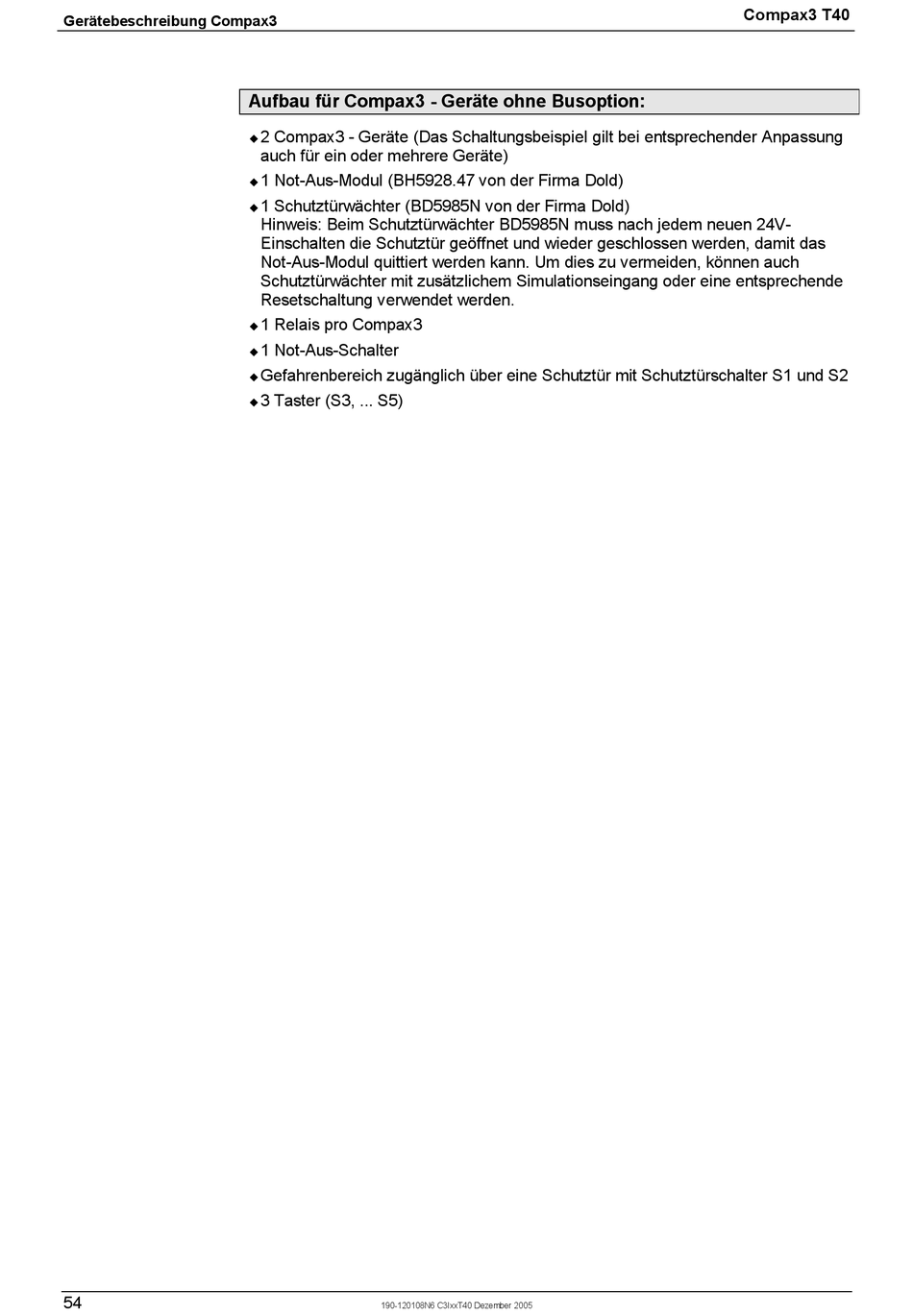

Gerätebeschreibung Compax3
54
Aufbau für Compax3 - Geräte ohne Busoption:
2 Compax3 - Geräte (Das Schaltungsbeispiel gilt bei entsprechender Anpassung
!
auch für ein oder mehrere Geräte)
1 Not-Aus-Modul (BH5928.47 von der Firma Dold)
!
1 Schutztürwächter (BD5985N von der Firma Dold)
!
Hinweis: Beim Schutztürwächter BD5985N muss nach jedem neuen 24V-
Einschalten die Schutztür geöffnet und wieder geschlossen werden, damit das
Not-Aus-Modul quittiert werden kann. Um dies zu vermeiden, können auch
Schutztürwächter mit zusätzlichem Simulationseingang oder eine entsprechende
Resetschaltung verwendet werden.
1 Relais pro Compax3
!
1 Not-Aus-Schalter
!
Gefahrenbereich zugänglich über eine Schutztür mit Schutztürschalter S1 und S2
!
3 Taster (S3, ... S5)
!
190-120108N6 C3IxxT40 Dezember 2005
Compax3 T40
