Parker EME
5.12 IEC - Beispiele

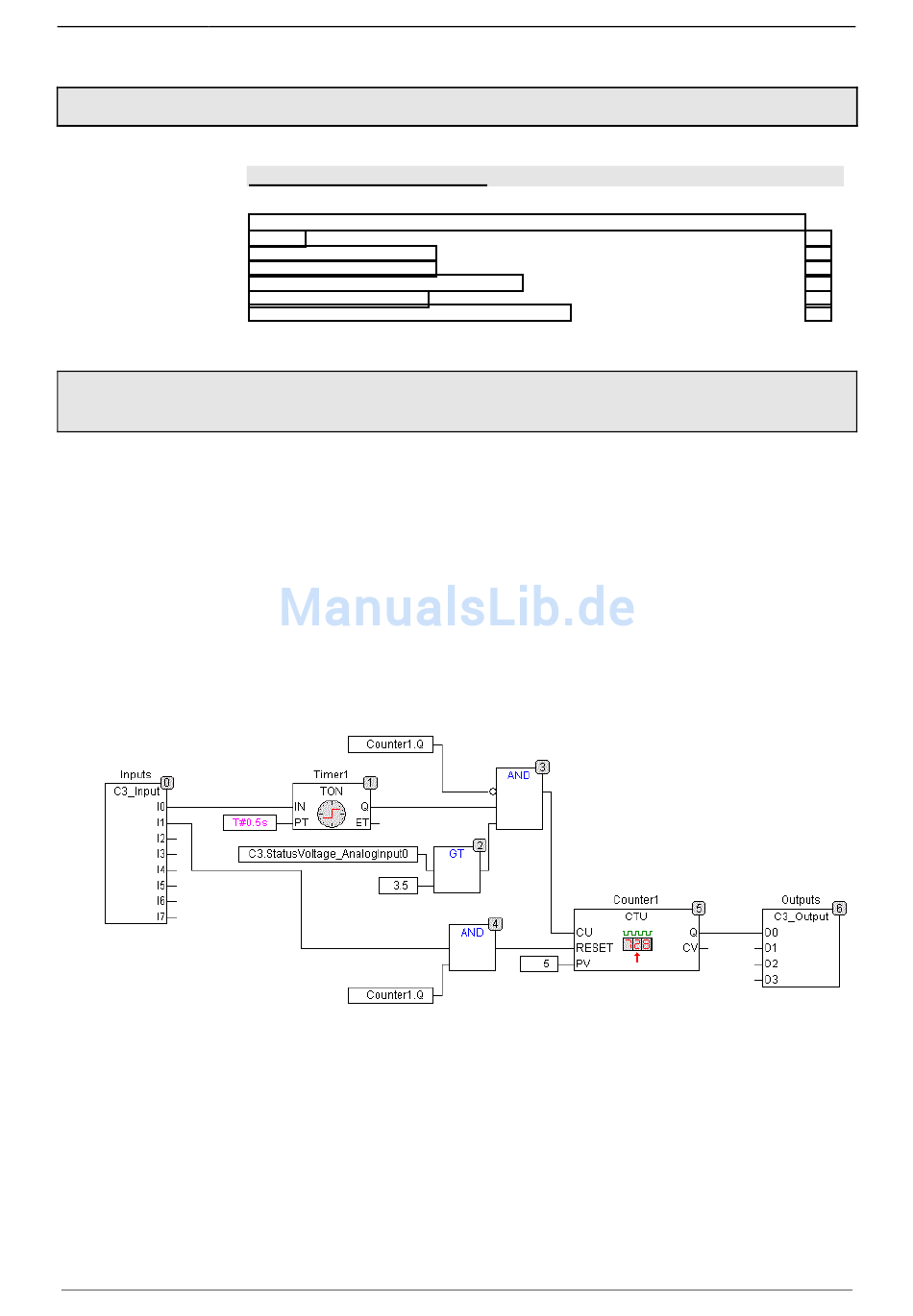

5.12.1. Beispiel in CFC: Verwenden von Compax3 - spezifischen
Funktionsbausteinen und Compax3 - Objekten
In diesem Kapitel finden Sie
Objekten .............................................................................................................................................. 309
Beispiel in CFC: Positionieren 1......................................................................................................... 310
Beispiel in CFC: Positionieren 2......................................................................................................... 311
Beispiel in CFC: Positionieren mit Satz-Anwahl ................................................................................ 312
Beispiel in CFC: Zyklusbetrieb ........................................................................................................... 313
Beispiel in ST: Zyklusbetrieb mit einem Move-Baustein ................................................................... 314
Einlesen des Prozeßabbilds der digitalen Eingänge mit dem Baustein
!
InputStatus.
Erzeugung eines Prozeßabbilds der digitalen Ausgänge mit dem Baustein
!
OutputStatus.
Digitaleingang I0 dient zum Zählen eines externen Ereignis. Das Ereignis wird
!
nur als solches erkannt, wenn
der Eingang I0 mindestens für 0,5 Sekunden auf TRUE ist und
!
die Spannung am Analogeingang 0 den Schwellenwert von 3,5 Volt
!
überschreitet.
Wurden 5 dieser Ereignisse gezählt, so wird der Digitalausgang O0 gesetzt.
!
Gleichzeitig wird ein weiteres Zählen der Ereignisse an I0 verhindert. Durch den
Eingang I1 kann der Zählerstand wieder zurückgesetzt werden, sobald er den
Wert 5 erreicht hat.
190-120108N6 C3IxxT40 Dezember 2005
Bewegungssteuerung
309
