Bewegungssteuerung
720°
540°
180°
0°
260
Erläuterung:
Der gesamte Kurvenzug ist 720° lang, die Rücksetzstrecke in der Slaveachsen -
!
Konfiguration steht auf 720° (Konfiguration: Bezugssystem).
Der Kurvenwechsel wird jeweils mit dem Done der zuvor aktiven Kurve
!
angestoßen (CTS1 ... CTS3). Der Done - Ausgang kommt, wenn in die
entsprechende Kurve gewechselt wurde.
Mit Eingang I2 wird die Achse synchronisiert (CamIn) und gleichzeitig der 1.
!
Kurvengenerator (CTS1) gestartet.
Dadurch ist sichergestellt, dass bei laufendem Master keine Inkremente verloren
gehen.

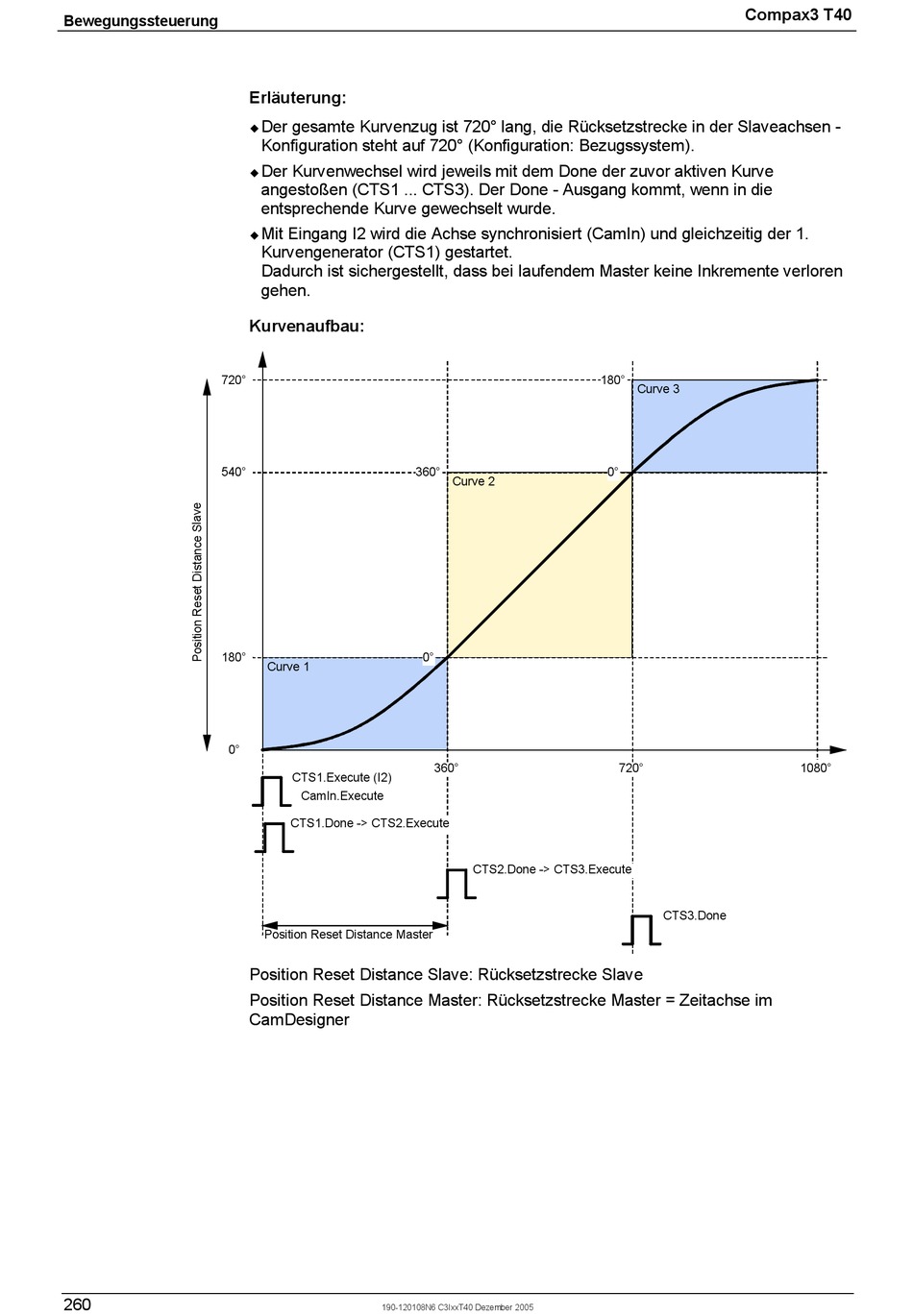

Kurvenaufbau:
360°
Curve 1
CTS1.Execute (I2)
CamIn.Execute
CTS1.Done -> CTS2.Execute
Position Reset Distance Master
Position Reset Distance Slave: Rücksetzstrecke Slave
Position Reset Distance Master: Rücksetzstrecke Master = Zeitachse im
CamDesigner
190-120108N6 C3IxxT40 Dezember 2005
Curve 2
0°
360°
CTS2.Done -> CTS3.Execute
Compax3 T40
180°
Curve 3
0°
720°
CTS3.Done
1080°
