Parker EME

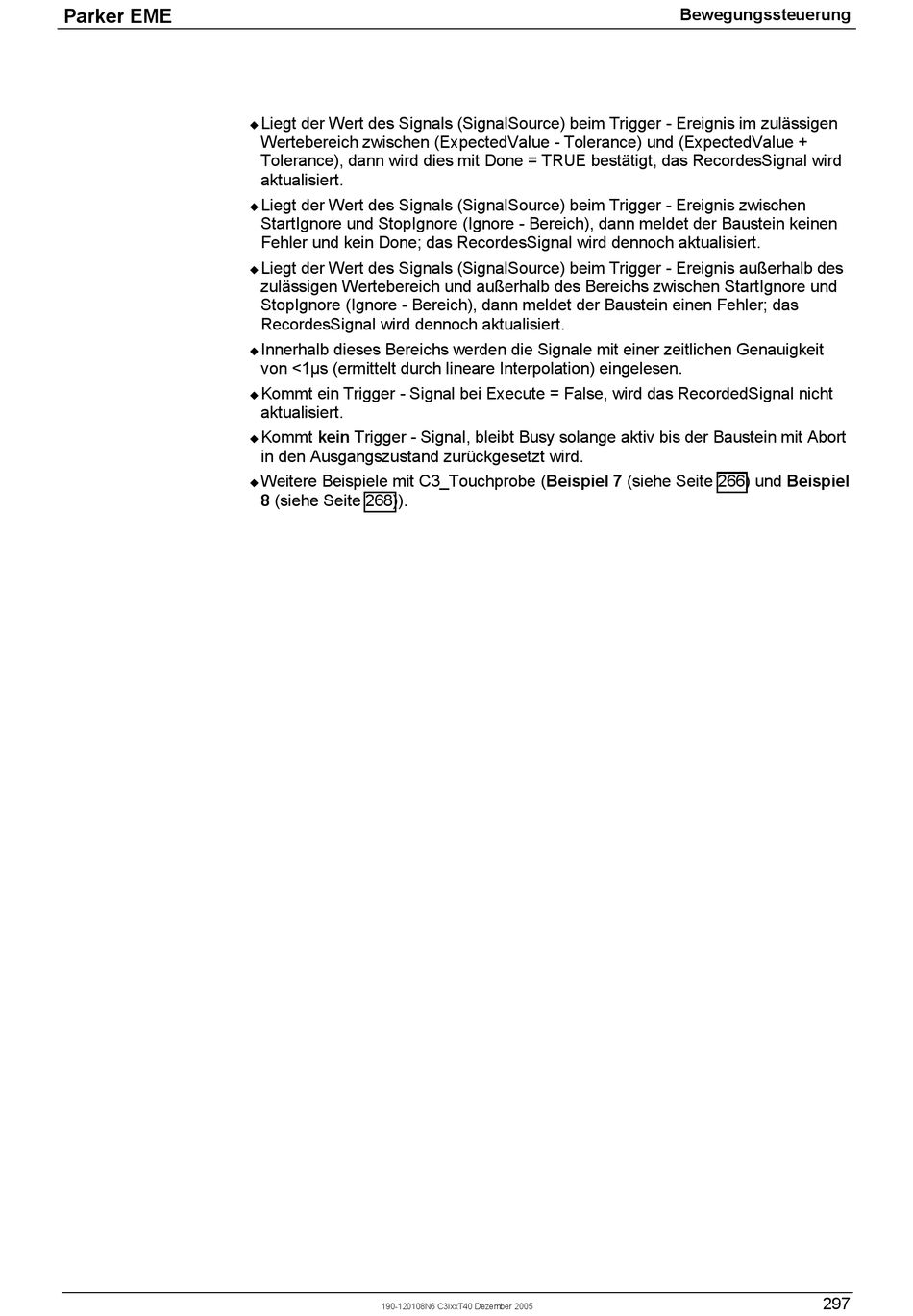

Liegt der Wert des Signals (SignalSource) beim Trigger - Ereignis im zulässigen
!
Wertebereich zwischen (ExpectedValue - Tolerance) und (ExpectedValue +
Tolerance), dann wird dies mit Done = TRUE bestätigt, das RecordesSignal wird
aktualisiert.
Liegt der Wert des Signals (SignalSource) beim Trigger - Ereignis zwischen
!
StartIgnore und StopIgnore (Ignore - Bereich), dann meldet der Baustein keinen
Fehler und kein Done; das RecordesSignal wird dennoch aktualisiert.
Liegt der Wert des Signals (SignalSource) beim Trigger - Ereignis außerhalb des
!
zulässigen Wertebereich und außerhalb des Bereichs zwischen StartIgnore und
StopIgnore (Ignore - Bereich), dann meldet der Baustein einen Fehler; das
RecordesSignal wird dennoch aktualisiert.
Innerhalb dieses Bereichs werden die Signale mit einer zeitlichen Genauigkeit
!
von <1µs (ermittelt durch lineare Interpolation) eingelesen.
Kommt ein Trigger - Signal bei Execute = False, wird das RecordedSignal nicht
!
aktualisiert.
Kommt kein Trigger - Signal, bleibt Busy solange aktiv bis der Baustein mit Abort
!
in den Ausgangszustand zurückgesetzt wird.
Weitere Beispiele mit C3_Touchprobe ( Beispiel 7 (siehe Seite 266) und Beispiel
!
8 (siehe Seite 268)).
190-120108N6 C3IxxT40 Dezember 2005
Bewegungssteuerung
297
