Inbetriebnahme Compax3
106
Abhängig von der gewählten Betriebsart kann mittels den Pfeiltasten die Zeitbasis
verändert werden.
Für die Betriebsart SINGLE, NORMAL und AUTO sind folgende XDIV Zeit-
Einstellungen möglich:
XDIV Mode Abtastzeit
1,0ms 2 125µs
2,0ms 3 125µs
5,0ms 4 125µs
10,0ms 5 125µs
20,0ms 6 250µs
50,0ms 7 625µs
100,0ms 8 1,25ms
200,0ms 9 2,50ms
500,0ms 10 6,25ms
1s 11 12,50s
2s 12 25,00ms
5s 13 62,50ms
10s 14 125,00ms
Für die Betriebsart ROLL sind fogende XDIV Zeit-Einstellungen möglich:
XDIV Mode Abtastzeit
2ms 54 125µs
4ms 55 125µs
10ms 56 125µs
20ms 57 125µs
40ms 58 125µs
100ms 59 250µs
200ms 60 625µs
Die Änderung der Zeitbasis ist auch während eines OSZI-Messvorganges zulässig.
Allerdings wird die aktuelle Messung abgebochen und mit den geänderten
Einstellungen erneut gestartet.

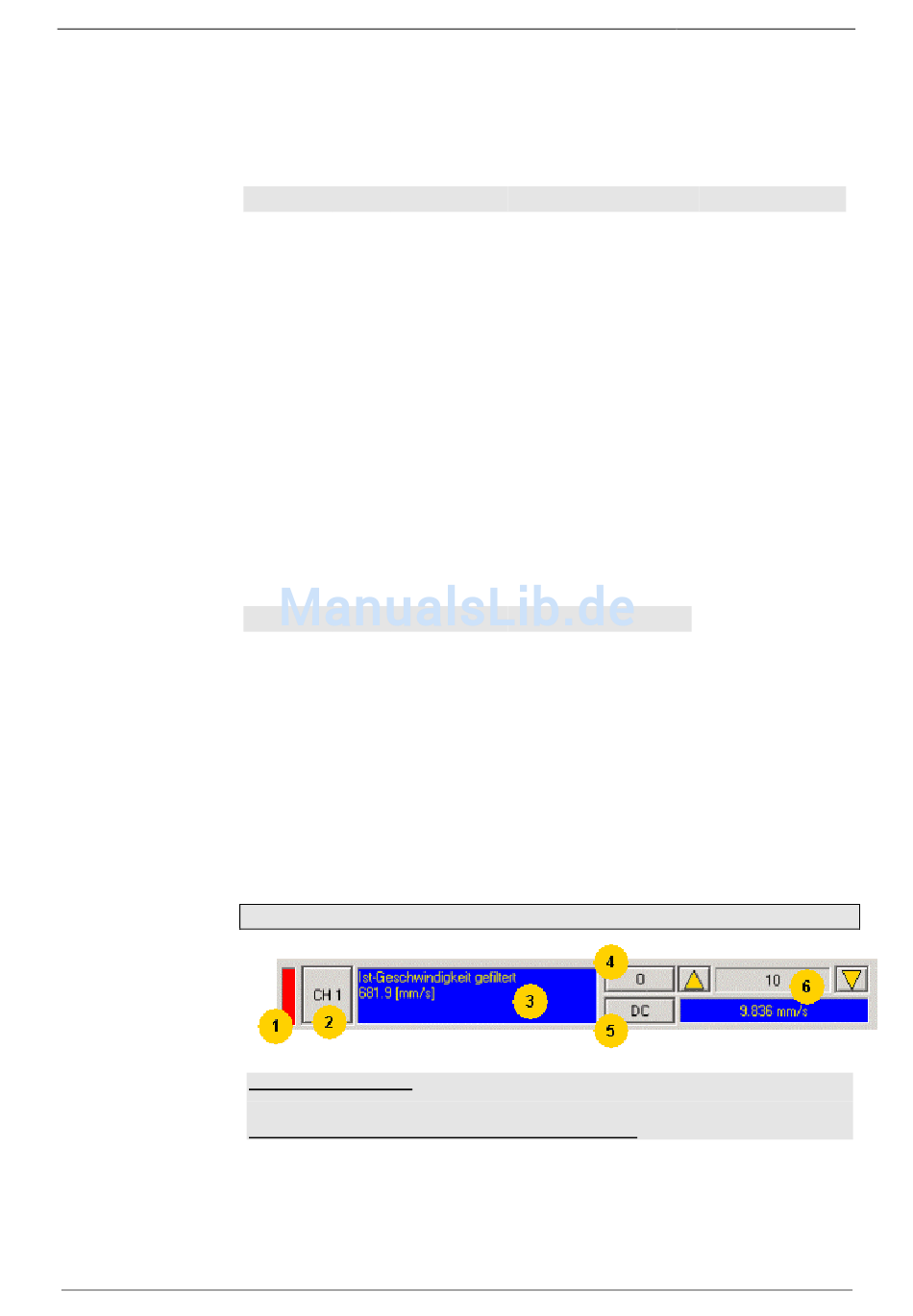

Einstellungen für Kanäle 1..4
1: Kanalfarbe wählen
2: Menü für kanalspezifische Einstellungen öffnen
190-120108N6 C3IxxT40 Dezember 2005
Samples DIV/GESAMT
8/80
16/160
40/400
80/800
80/800
80/800
80/800
80/800
80/800
80/800
80/800
80/800
80/800
Samples DIV/GESAMT
200/2000
200/2000
200/2000
200/2000
200/2000
200/2000
200/2000
Compax3 T40
Messdauer
10ms
20ms
50ms
100ms
200ms
500ms
1s
2s
5s
10s
20s
50s
100s
