5.7.9.6
Zugehörige Dateien:
Steuerinterface:

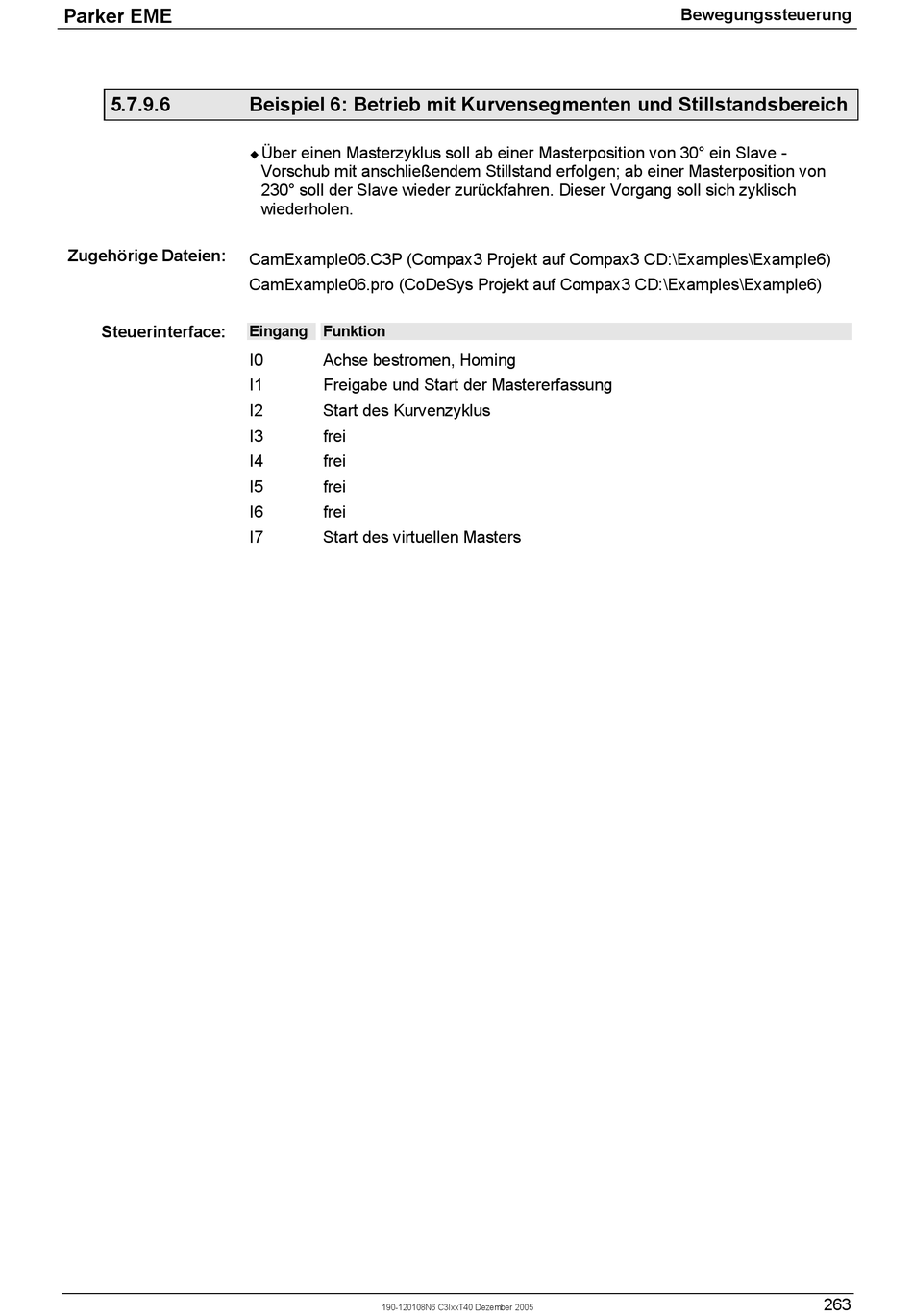

Beispiel 6: Betrieb mit Kurvensegmenten und Stillstandsbereich

Über einen Masterzyklus soll ab einer Masterposition von 30° ein Slave -
!
Vorschub mit anschließendem Stillstand erfolgen; ab einer Masterposition von
230° soll der Slave wieder zurückfahren. Dieser Vorgang soll sich zyklisch
wiederholen.
CamExample06.C3P (Compax3 Projekt auf Compax3 CD:\Examples\Example6)
CamExample06.pro (CoDeSys Projekt auf Compax3 CD:\Examples\Example6)
Eingang Funktion
I0 Achse bestromen, Homing
I1 Freigabe und Start der Mastererfassung
I2 Start des Kurvenzyklus
I3 frei
I4 frei
I5 frei
I6 frei
I7 Start des virtuellen Masters
