Inbetriebnahme Compax3
4.2.2.2
104

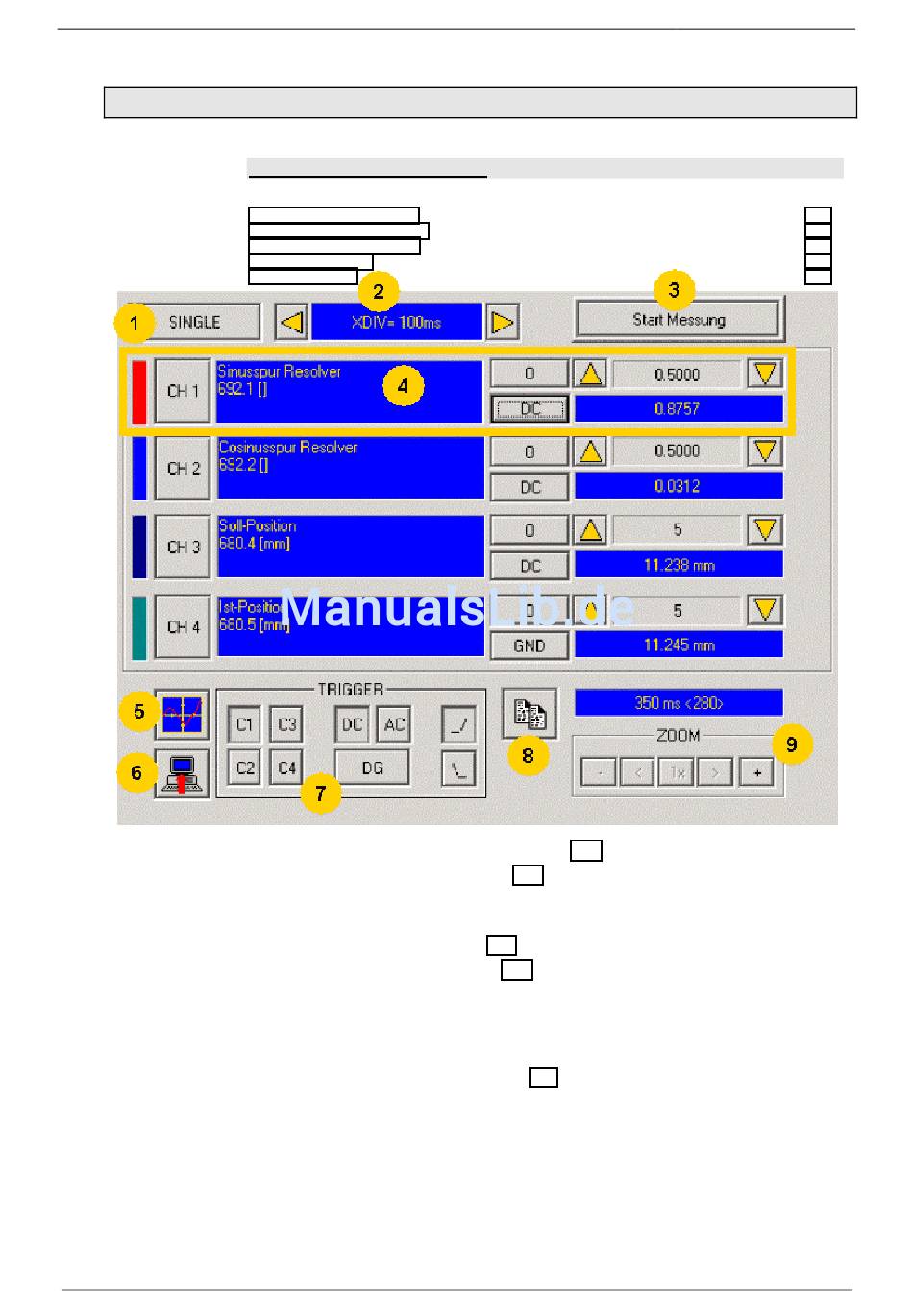

Bedienoberfläche
In diesem Kapitel finden Sie
Umschalter Oszi Betriebsart:.............................................................................................................. 105
Einstellung der Zeitbasis XDIV........................................................................................................... 105
Einstellungen für Kanäle 1..4.............................................................................................................. 106
Triggereinstellungen ........................................................................................................................... 107
Sonderfunktionen................................................................................................................................ 108
1: Betriebsarten - Umschalter (siehe Seite 105) (Single / Normal / Auto / Roll)
2: Zeitbasis einstellen (siehe Seite 105)
3: Messung Starten / Stoppen (Voraussetzungen sind gültige Kanalquellen und
evtl. gültige Triggereinstellungen.)
4: Kanal einstellen (siehe Seite 106) (Kanäle 1 ...4)
5: Sonderfunktionen (siehe Seite 108) (Farbeinstellung; speichern von
Einstellungen und Messwerten)
6: Messung aus Compax3 laden: im Single - Mode können Sie nach dem
Aktivieren der Messung den ServoManager schließen und den PC von Compax3
abhängen und später die Messung hier hochladen.
7: Triggerung einstellen (siehe Seite 107)
8: Oszi - Darstellung in Zwischenablage kopieren
9: Zoom der Oszi - Darstellung (1, 2, 4 8, 16 - fach) mit der Möglichkeit das Zoom -
Fenster zu verschieben (<,>)
190-120108N6 C3IxxT40 Dezember 2005
Compax3 T40
