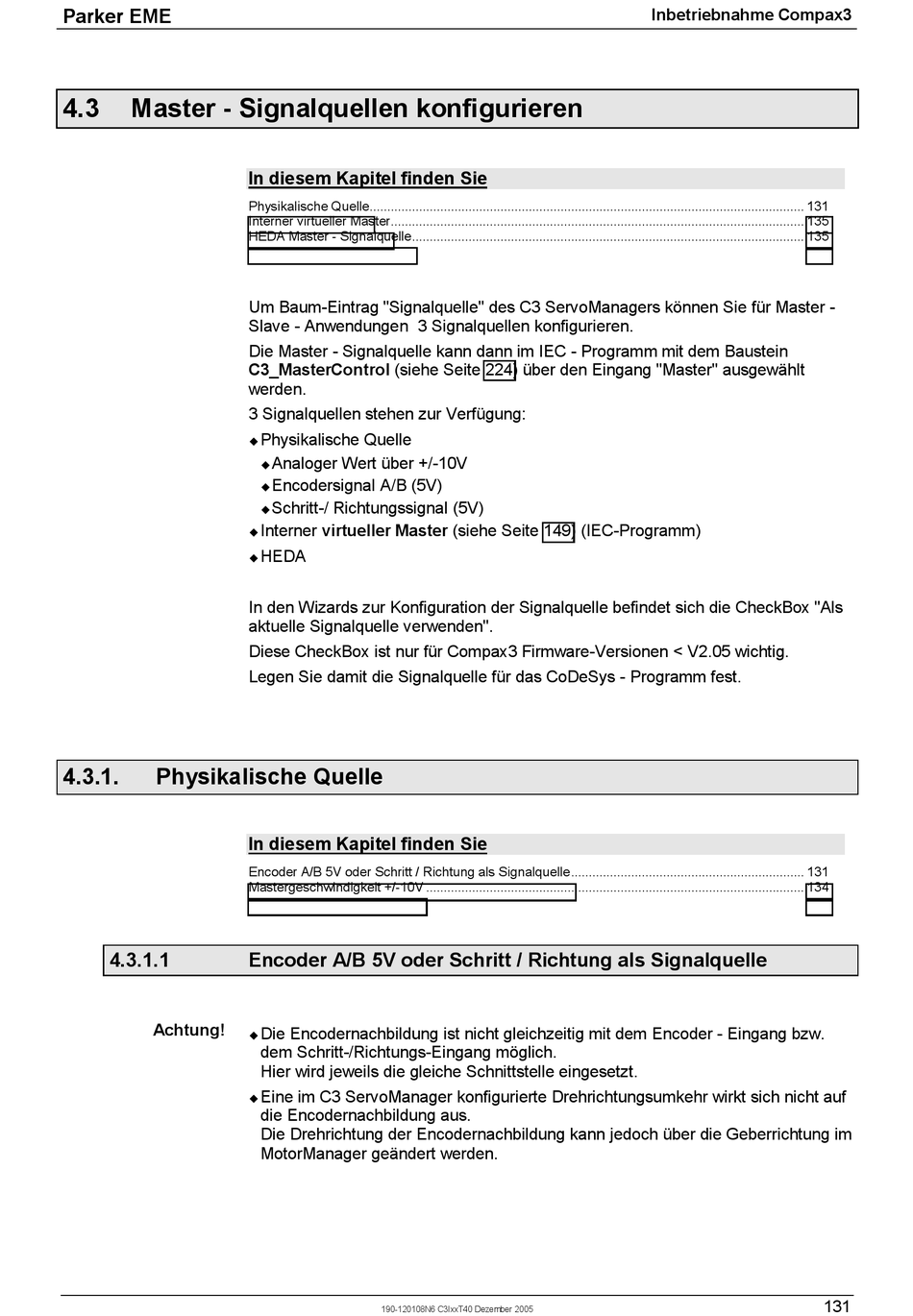

Master - Signalquellen konfigurieren
4.3.1.
Physikalische Quelle
4.3.1.1
Achtung!
In diesem Kapitel finden Sie
Physikalische Quelle........................................................................................................................... 131
Interner virtueller Master..................................................................................................................... 135
HEDA Master - Signalquelle............................................................................................................... 135
Um Baum-Eintrag "Signalquelle" des C3 ServoManagers können Sie für Master -
Slave - Anwendungen 3 Signalquellen konfigurieren.
Die Master - Signalquelle kann dann im IEC - Programm mit dem Baustein
C3_MasterControl (siehe Seite 224) über den Eingang "Master" ausgewählt
werden.
3 Signalquellen stehen zur Verfügung:
Physikalische Quelle
!
Analoger Wert über +/-10V
!
Encodersignal A/B (5V)
!
Schritt-/ Richtungssignal (5V)
!
Interner virtueller Master (siehe Seite 149) (IEC-Programm)
!
HEDA
!
In den Wizards zur Konfiguration der Signalquelle befindet sich die CheckBox "Als
aktuelle Signalquelle verwenden".
Diese CheckBox ist nur für Compax3 Firmware-Versionen < V2.05 wichtig.
Legen Sie damit die Signalquelle für das CoDeSys - Programm fest.
In diesem Kapitel finden Sie
Encoder A/B 5V oder Schritt / Richtung als Signalquelle.................................................................. 131
Mastergeschwindigkeit +/-10V ........................................................................................................... 134
Encoder A/B 5V oder Schritt / Richtung als Signalquelle
Die Encodernachbildung ist nicht gleichzeitig mit dem Encoder - Eingang bzw.
!
dem Schritt-/Richtungs-Eingang möglich.
Hier wird jeweils die gleiche Schnittstelle eingesetzt.
Eine im C3 ServoManager konfigurierte Drehrichtungsumkehr wirkt sich nicht auf
!
die Encodernachbildung aus.
Die Drehrichtung der Encodernachbildung kann jedoch über die Geberrichtung im
MotorManager geändert werden.
190-120108N6 C3IxxT40 Dezember 2005
Inbetriebnahme Compax3
131
