Gerätebeschreibung Compax3

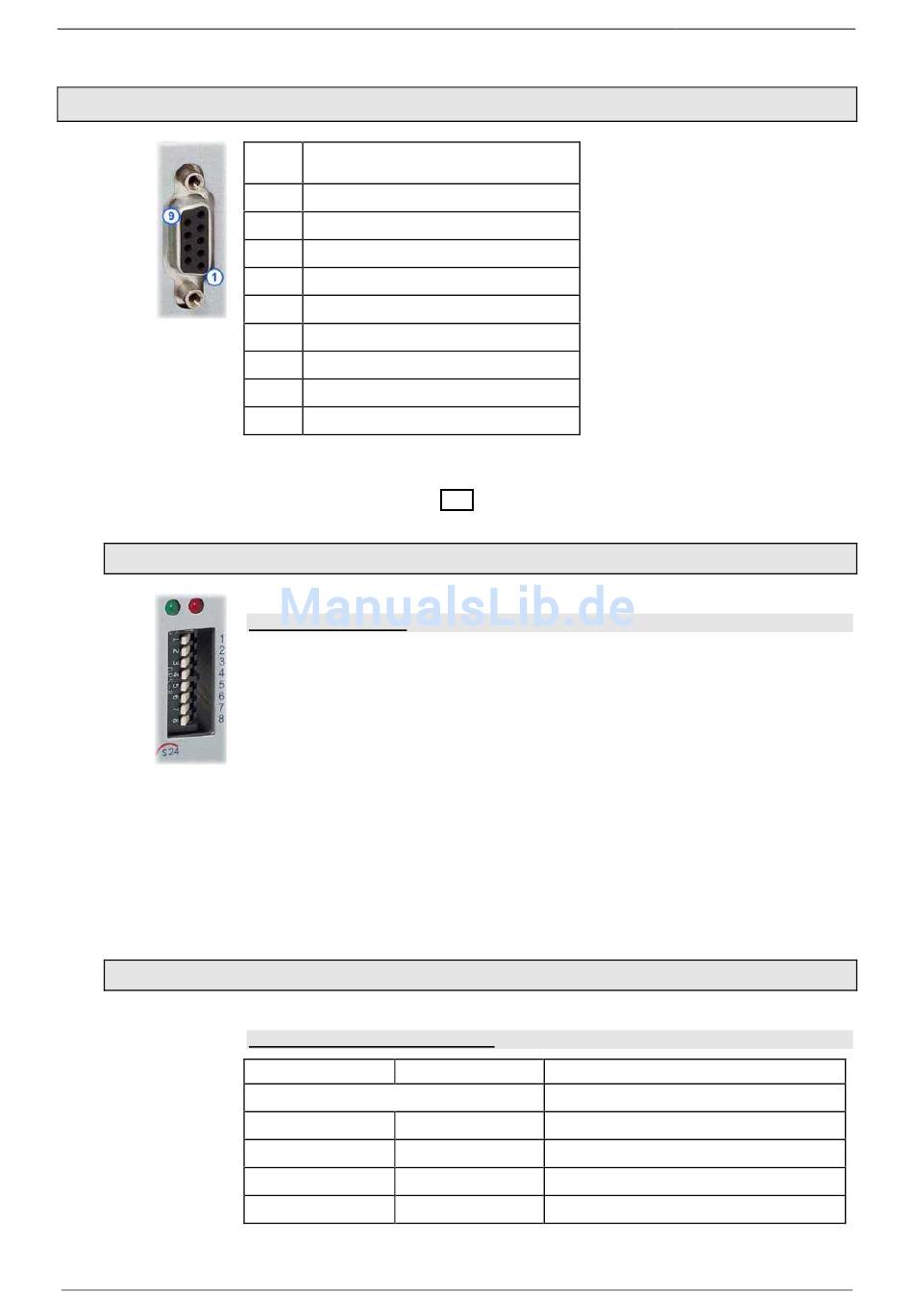

3.1.11. Profibus Stecker X23 bei Interface I20

3.1.11.1
3.1.11.2
40
Pin Profibus (Sub D)
X23
1 reserviert
2 reserviert
3 Datenleitung-B
4 RTS
5 GND
6 +5V
7 reserviert
8 Datenleitung-A
9 reserviert
Die Belegung entspricht der Profibus - Norm EN 50170.
Verdrahtung (siehe Seite 482).

Bus-Adresse einstellen

Adress - Einstellung
Die hier eingestellte Adresse ist die Node-ID des Geräts.

Wertigkeit:

1: 2 0 ; 2: 2 1 ; 3: 2 2 ; ... 7: 2 6
Einstellung:
links: OFF
rechts: ON
(im Bild links ist die Adresse 0 eingestellt)
Wertebereich: 1 ...127
Adresse 0 wird intern auf Adresse 126 eingestellt.

Bedeutung der Bus LEDs

Bedeutung der LEDs (über X23)
Grüne LED (links) rote LED (rechts)
blinken alternierend
aus blinkt
ein blinkt
ein aus
ein ein
190-120108N6 C3IxxT40 Dezember 2005
; 8: reserviert
Bedeutung
Feldbusprogramm fehlt
Gerät nicht initialisiert
Busbetrieb (kein DATA Exchange)
Busbetrieb (DATA Exchange)
Busfehler
Compax3 T40
