4.2.7.

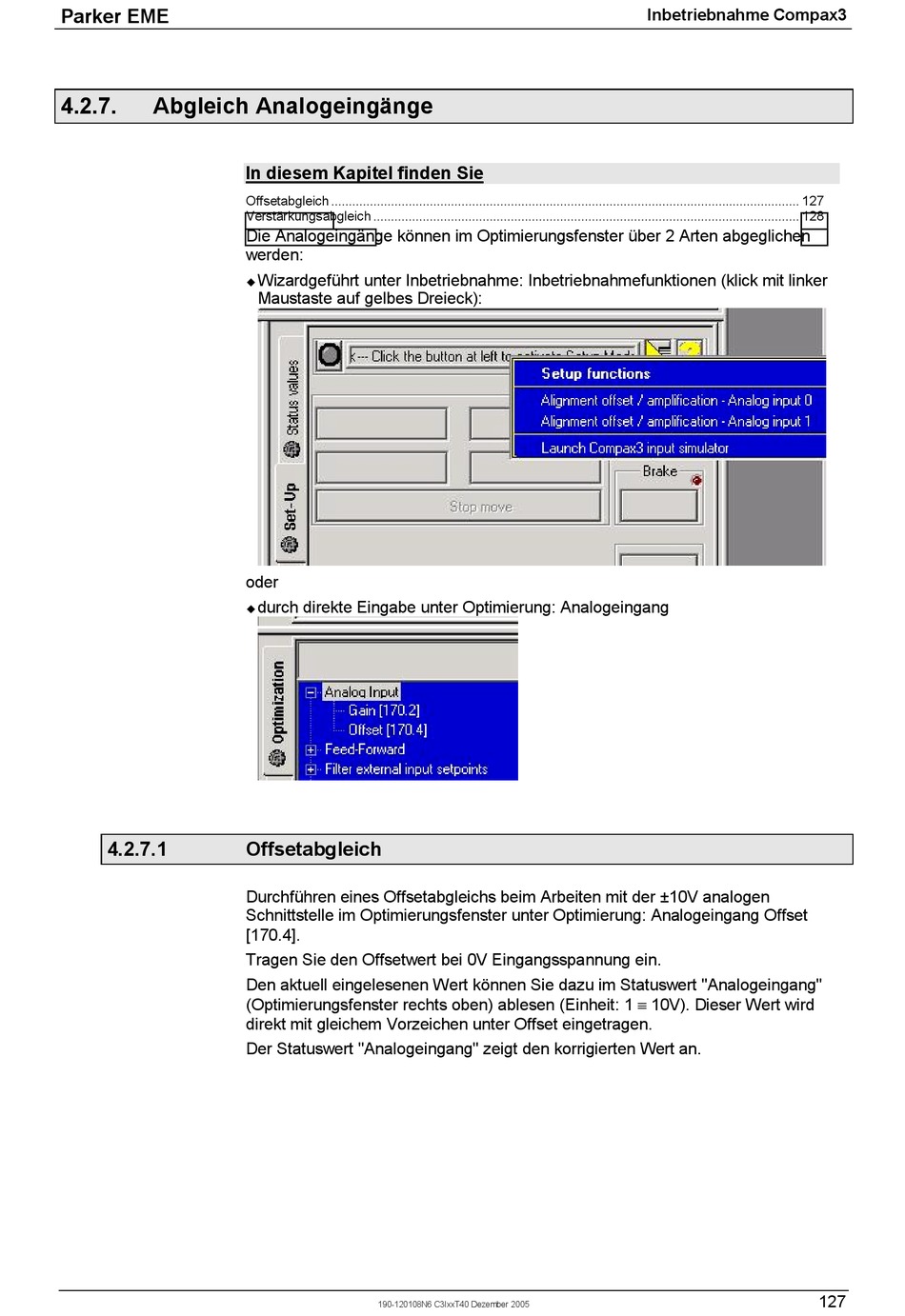

Abgleich Analogeingänge
4.2.7.1
In diesem Kapitel finden Sie
Offsetabgleich ..................................................................................................................................... 127
Verstärkungsabgleich ......................................................................................................................... 128
Die Analogeingänge können im Optimierungsfenster über 2 Arten abgeglichen
werden:
Wizardgeführt unter Inbetriebnahme: Inbetriebnahmefunktionen (klick mit linker
!
Maustaste auf gelbes Dreieck):
oder
durch direkte Eingabe unter Optimierung: Analogeingang
!
Offsetabgleich
Durchführen eines Offsetabgleichs beim Arbeiten mit der ±10V analogen
Schnittstelle im Optimierungsfenster unter Optimierung: Analogeingang Offset
[170.4].
Tragen Sie den Offsetwert bei 0V Eingangsspannung ein.
Den aktuell eingelesenen Wert können Sie dazu im Statuswert "Analogeingang"
(Optimierungsfenster rechts oben) ablesen (Einheit: 1 ≡ 10V). Dieser Wert wird
direkt mit gleichem Vorzeichen unter Offset eingetragen.
Der Statuswert "Analogeingang" zeigt den korrigierten Wert an.
190-120108N6 C3IxxT40 Dezember 2005
Inbetriebnahme Compax3
127
