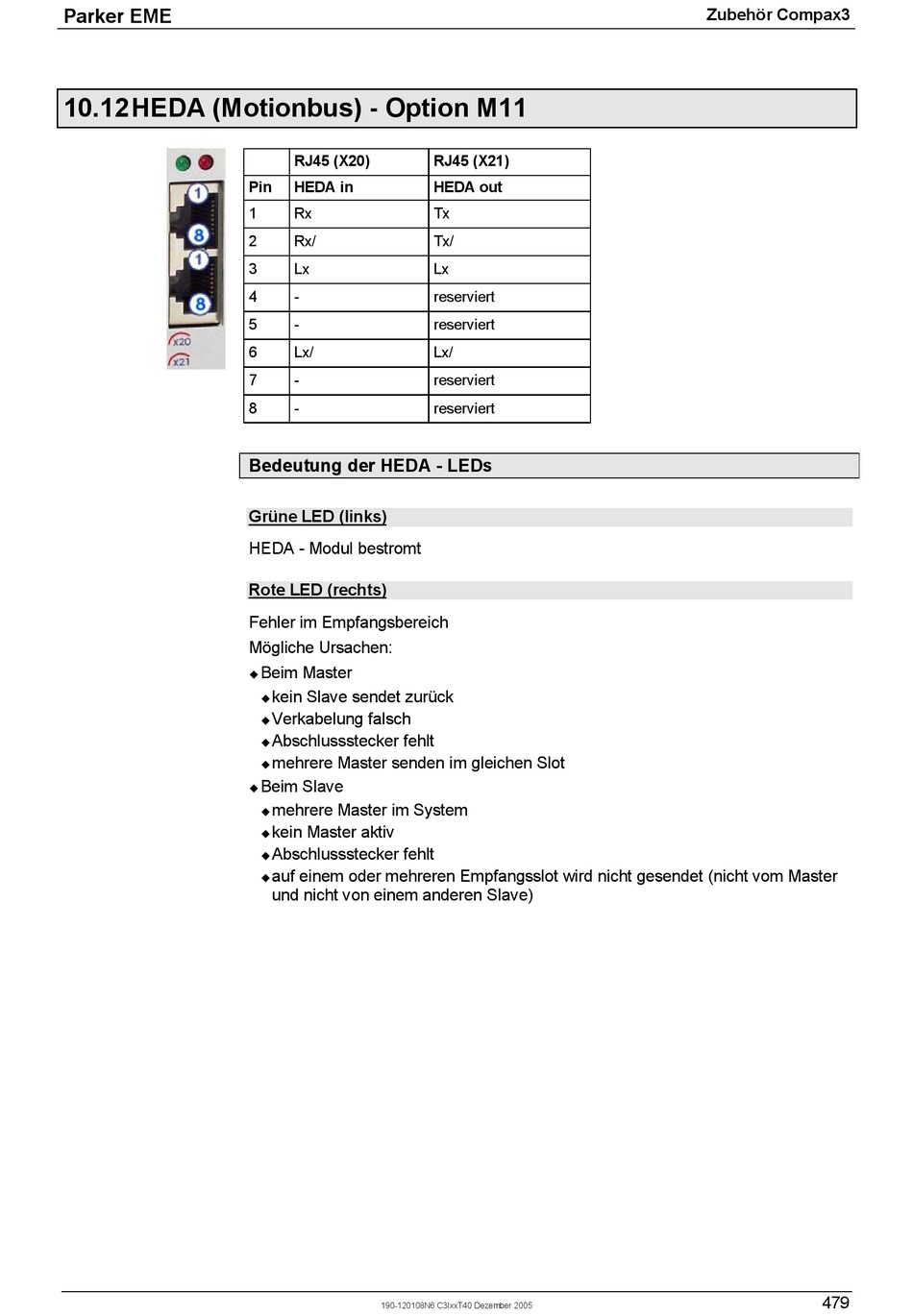

10.12 HEDA (Motionbus) - Option M11

RJ45 (X20)
Pin HEDA in
1 Rx
2 Rx/
3 Lx
4 -
5 -
6 Lx/
7 -
8 -

Bedeutung der HEDA - LEDs

Grüne LED (links)
HEDA - Modul bestromt
Rote LED (rechts)
Fehler im Empfangsbereich
Mögliche Ursachen:
Beim Master
!
kein Slave sendet zurück
!
Verkabelung falsch
!
Abschlussstecker fehlt
!
mehrere Master senden im gleichen Slot
!
Beim Slave
!
mehrere Master im System
!
kein Master aktiv
!
Abschlussstecker fehlt
!
auf einem oder mehreren Empfangsslot wird nicht gesendet (nicht vom Master
!
und nicht von einem anderen Slave)
190-120108N6 C3IxxT40 Dezember 2005
RJ45 (X21)
HEDA out
Tx
Tx/
Lx
reserviert
reserviert
Lx/
reserviert
reserviert
Zubehör Compax3
