Bewegungssteuerung
5.7.9.8
Zugehörige Dateien:
Steuerinterface:
268
Randbedingung:
Solllage der Marke: 90°
!
Ignore - Bereich der Markenerkennung: 180° - 360°
!

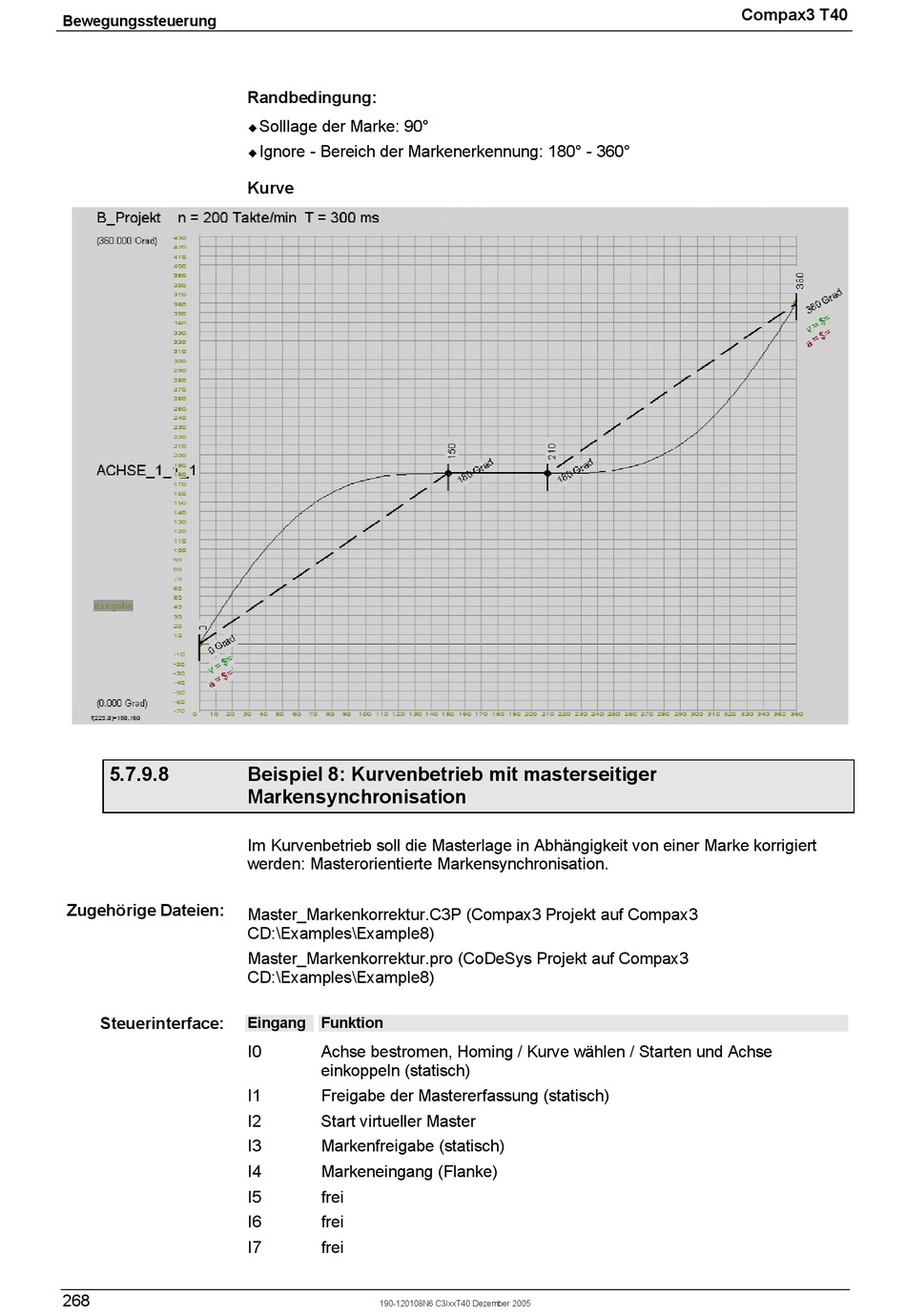

Kurve
Beispiel 8: Kurvenbetrieb mit masterseitiger
Markensynchronisation
Im Kurvenbetrieb soll die Masterlage in Abhängigkeit von einer Marke korrigiert
werden: Masterorientierte Markensynchronisation.
Master_Markenkorrektur.C3P (Compax3 Projekt auf Compax3
CD:\Examples\Example8)
Master_Markenkorrektur.pro (CoDeSys Projekt auf Compax3
CD:\Examples\Example8)
Eingang Funktion
I0 Achse bestromen, Homing / Kurve wählen / Starten und Achse
einkoppeln (statisch)
I1 Freigabe der Mastererfassung (statisch)
I2 Start virtueller Master
I3 Markenfreigabe (statisch)
I4 Markeneingang (Flanke)
I5 frei
I6 frei
I7 frei
190-120108N6 C3IxxT40 Dezember 2005
Compax3 T40
