Gerätebeschreibung Compax3
3.1.8.

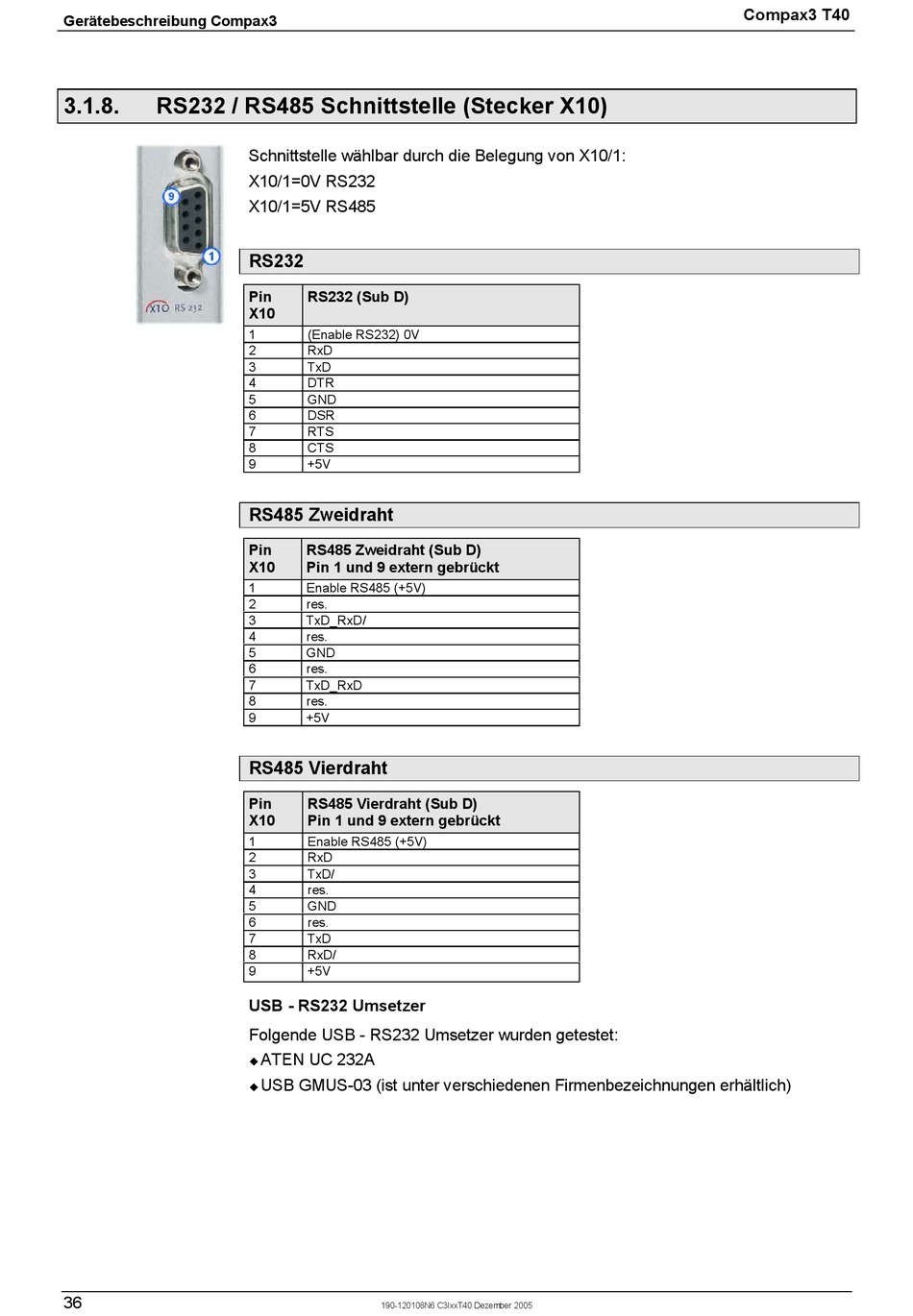

RS232 / RS485 Schnittstelle (Stecker X10)

36
Schnittstelle wählbar durch die Belegung von X10/1:
X10/1=0V RS232
X10/1=5V RS485
RS232
Pin RS232 (Sub D)
X10
1 (Enable RS232) 0V
2 RxD
3 TxD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 +5V
RS485 Zweidraht
Pin RS485 Zweidraht (Sub D)
X10 Pin 1 und 9 extern gebrückt
1 Enable RS485 (+5V)
2 res.
3 TxD_RxD/
4 res.
5 GND
6 res.
7 TxD_RxD
8 res.
9 +5V
RS485 Vierdraht
Pin RS485 Vierdraht (Sub D)
X10 Pin 1 und 9 extern gebrückt
1 Enable RS485 (+5V)
2 RxD
3 TxD/
4 res.
5 GND
6 res.
7 TxD
8 RxD/
9 +5V
USB - RS232 Umsetzer
Folgende USB - RS232 Umsetzer wurden getestet:
ATEN UC 232A
!
USB GMUS-03 (ist unter verschiedenen Firmenbezeichnungen erhältlich)
!
